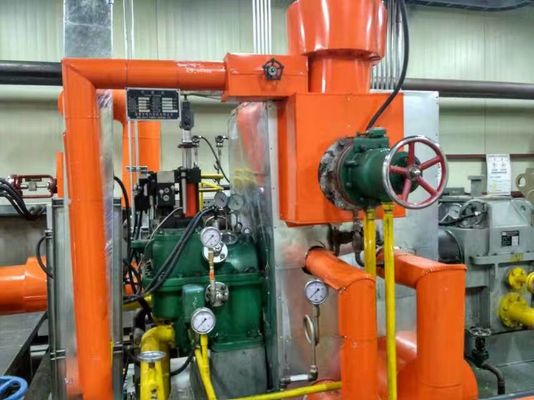

Máy phát điện và tua bin hơi nước 3000kw 2,35MPA cho nhà máy điện

Loạt tuabin này có thể đồng thời cung cấp năng lượng điện và hơi nước cho các ngành công nghiệp.Cả nhiệt và tải điện đều có thể được điều chỉnh.Nó đặc biệt thích hợp cho các trạm phát điện tự dùng và các trạm nhiệt điện trung tâm huyện trong các xí nghiệp sản xuất hóa chất, dệt, đường và giấy, những nơi cần nguồn điện nhất định và cần điều chỉnh tải nhiệt.

Hệ thống điều khiển điện tuabin hơi:

Toàn bộ hệ thống điều khiển điện tử bao gồm:

3.1 Hiệu suất điều chỉnh tốc độ: hệ thống điều tốc thông qua chế độ điều chỉnh tốc độ DEH, bộ điều khiển sẽ đặt tốc độ tuabin hơi và tính toán so sánh tốc độ thực tế, xuất tín hiệu điều khiển 4 ~ 20HA đến bộ truyền động điện tử, để điều khiển hoạt động của bộ truyền động , để đạt được điều chỉnh tốc độ ngay tại chỗ. Bộ điều khiển cũng có thể nhận tín hiệu tương tự 4 ~ 20HA được truyền bởi máy tính phía trên và kết nối nó với hệ thống DCS bằng cách chuyển đổi thủ công tại chỗ để nhận ra điều khiển từ xa. các thành phần thiết bị điện khác nên được sử dụng tiên tiến nhất hiện nay, điều chỉnh nhanh nhạy, không dao động tải.

3.2 Phạm vi điều chỉnh tốc độ 0 ~ 6000r / min.Tốc độ là 110% tốc độ định mức hoặc được thiết lập theo yêu cầu của người dùng.

Độ rung, nhiệt độ ngói và các thông số vận hành khác đáp ứng các tiêu chuẩn quốc gia liên quan.

Biên độ rung của động cơ hơi nước ≤0,03mm (biên độ rung của quạt ≤0,03mm)

Nhiệt độ hồi dầu ổ trục tuabin (Ċ) ≤65.

3.3 Bảo vệ an toàn tuabin (bảo vệ quá tốc độ)

(1) Tuabin phải được trang bị một hệ thống an ninh khẩn cấp hoàn thiện và đáng tin cậy để ngăn chặn quá tốc. Giá trị hoạt động là 110 ~ 112% tốc độ danh định và tốc độ đặt lại phải cao hơn tốc độ danh định. cũng được cung cấp một chỉ báo hành động đáng tin cậy và một thiết bị kiểm tra hoạt động của thiết bị an ninh khẩn cấp có thể di chuyển được.

(2) Tua bin hơi nước cũng được cung cấp thêm một thiết bị bảo vệ quá tốc, có tốc độ hoạt động là 110 ~ 112% tốc độ định mức.

(3) Hệ thống ngăn chặn của hệ thống an ninh khẩn cấp có bảo vệ khóa liên động để ngăn tuabin hơi đột ngột nhập lại hơi.

(4) thời gian từ khi vận hành bộ bảo vệ khẩn cấp đến khi đóng hoàn toàn van hơi chính phải dưới 1 giây.

(5) Tổ máy tuabin hơi được lắp đặt tương ứng trên bệ vận hành của phòng điều khiển tổ máy và trên vị trí của động cơ hơi nước có thiết bị vận hành tắt khẩn cấp bằng tay.
