Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Ứng dụng: | Chế biến than | Vật chất: | chất nhờn than dưới 0,5mm |
|---|---|---|---|
| Năng lực sản xuất: | 0,18-7 (m3 / phút) | Đặc tính: | trọng lượng nhẹ |
| Từ khóa: | tiết kiệm điện | Tên sản phẩm: | Máy tuyển nổi |
| Điểm nổi bật: | Thiết bị đầm quặng 7m3 / phút,máy tuyển nổi phòng thí nghiệm 7m3 / phút,máy tuyển nổi phòng thí nghiệm tách kim loại |
||

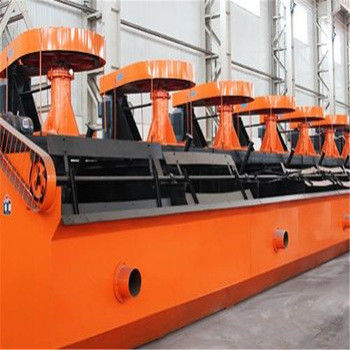

Thiết bị tách kim loại chi phí thấp Máy tuyển nổi dòng SF Dòng XJM
Dòng Máy tuyển nổi chủ yếu được sử dụng để gia công chất nhờn than dưới 0,5mm, cũng như kim loại màu, kim loại hiếm, kim loại đen và các khoáng chất hạt phi kim.Dòng sản phẩm này có ưu điểm là cấu trúc nhỏ gọn, trọng lượng nhẹ, phân bố bong bóng đồng đều, khả năng xử lý lớn, quy trình linh hoạt, vận hành thuận tiện và đáng tin cậy, v.v.
Đặc điểm hiệu suất
Cấu tạo của máy tuyển nổi: loại máy này có cấu tạo chủ yếu là máng bột giấy, thiết bị khuấy trộn, hệ thống nạp khí, thiết bị xả bọt khoáng và động cơ điện.
(1) Máng bột giấy: Nó có miệng nạp bột giấy và thiết bị cổng được sử dụng để điều chỉnh mức chất lỏng và nó chủ yếu được cấu tạo chủ yếu bởi thân máng được nấu chảy bởi bảng thép và cổng nấu chảy bởi bảng thép và thanh thép .
(2) Thiết bị trộn: Nó được sử dụng chủ yếu để trộn bột giấy nhằm ngăn chặn cát khoáng đóng cặn trên máng, và nó được cấu tạo chủ yếu bởi bánh đai, bánh công tác, trục đứng và bánh công tác được làm bằng chống cao su mài mòn.
(3) Hệ thống nạp khí: Được cấu tạo chủ yếu bởi ống dẫn khí vào.Khi cánh bơm quay, sẽ tạo ra áp suất âm bên trong buồng cánh bơm nhằm hút không khí qua đường ống bơm rỗng và phân tán bã tạo thành nhóm bọt khí.Loại bột giấy với số lượng lớn bong bóng này sẽ được đẩy nhanh đến stato bởi lực quay của bánh công tác và tiếp tục khoáng hóa các bong bóng trong bột giấy, và chuyển động quay nhằm loại bỏ dòng bột giấy trong ngăn tuyển nổi sẽ gây ra số lượng lớn vi nang và tạo điều kiện cần thiết cho quá trình tuyển nổi.
(4) Thiết bị xả bọt khoáng hóa: Thiết bị này được sử dụng chủ yếu để làm sạch bọt nổi trên tế bào và nó chủ yếu được cấu tạo bởi bộ giảm tốc được điều khiển bởi động cơ điện và bộ phận loại được dẫn động bởi bộ giảm tốc.
Thông số kỹ thuật:
Máy tuyển nổi SF
| Mô hình | SF0.37 | SF0.7 | SF1.2 | SF2.8 | SF4 | SF8 | |
| Dung tích máng (m3) | 0,37 | 0,7 | 1,2 | 2,8 | 4 | số 8 | |
| Đường kính cánh quạt (mm) | 300 | 350 | 450 | 550 | 650 | T60 | |
| Năng lực sản xuất (m3 / phút) | 0,2-0,4 | 0,3-0,9 | 0,6-1,2 | 1,5-3,5 | 0,5-4 | 4-8 | |
| Tốc độ quay của cánh quạt (r / phút) | 352 | 400 | 312 | 268 | 238 | 191 | |
| Động cơ | Mô hình | ①Y90L-4 | ①Y100L2-4 | ①Y132M2-6 | ①Y160L-6 | ①Y180L-6 | ①Y250M-8 |
| ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90L-4 | ②Y100L-6 | ||
| Công suất (kw) | ①1,5 | ①3 | ①5,5 | ①11 | ①15 | ①30 | |
| ②1,1 | ②1,1 | ②1,1 | ②1,1 | ②1,5 | ②1,5 | ||
| Kích thước (mm) | 700 × 700 × 750 | 900 × 820 × 950 | 1100 × 1100 × 1100 | 1700 × 1600 × 1150 | 1850 × 2050 × 1200 | 2200 × 2900 × 1400 | |
| Trọng lượng máng đơn (kg) | 468 | 600 | 1373 | 2338 | 2660 | 4486 | |
Máy tuyển nổi XJM
| Mô hình | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
| Kích thước máng | Chiều dài (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| Chiều rộng (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| Chiều cao (mm) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
| Trọng lượng hiệu dụng đơn (kg) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| Rác hiệu quả (m3) | 1 | 2 | 3 | 4 | số 8 | 16 | 24 | 38 | |
| Năng lực sản xuất (tính theo thể tích bùn) (m3 / phút) | 0,2-1 | 0,4-2 | 0,6-3 | 1,2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| Động cơ trục chính | Mô hình | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| Công suất (kw) | 5.5 | 7,5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| Cánh quạt | |||||||||
| Tốc độ quay (r / min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
| Đường kính (mm) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
| Chiều cao (mm) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
| Tốc độ quay (r / min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
| Vận tốc vòng (m / s) | 7,5 | 7,5 | 7,5 | 7 | 6,97 | 7.6 | 7.6 | 7.4 | |
| Động cơ bảng Loam | Mô hình | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| Công suất (kw) | 1.1 | 1.1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
| Tốc độ quay (r / min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| Bảng Loam | Tốc độ quay (r / min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| Đường kính (mm) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| Áp suất gió của quạt (kpa) | ≥12,6 | ≥14,7 | ≥19,8 | ≥19,8 | ≥21,6 | ≥25,5 | ≥30,4 | ≥34,3 | |
| Lượng phun tối đa không khí (m3 / ㎡ · min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
