Thông tin chi tiết sản phẩm:
Thanh toán:
|
| mô-đun: | Máy tuyển nổi SF/XJM | Tình trạng: | Mới |
|---|---|---|---|
| Tên: | Máy tách tuyển nổi | Loại: | Thiết bị đầm quặng |
| Năng lực sản xuất: | 0,2-8, 0,2-38 m3/phút | Cân nặng: | 468-4486kg |
| Lượng phun tối đa: | 2 m3/㎡·phút | đường kính cánh quạt: | 300 mm |
| Tốc độ quay cánh quạt: | 191-400 vòng/phút | Màu: | phong tục |
| Sự bảo đảm: | 12 tháng | Hải cảng: | Thanh Đảo, Thượng Hải, Thiên Tân |
| Điểm nổi bật: | Máy tuyển nổi cánh quạt công suất hút lớn,Máy tuyển nổi cánh quạt 38 M3 / phút,Máy tuyển nổi cánh quạt 0 |
||

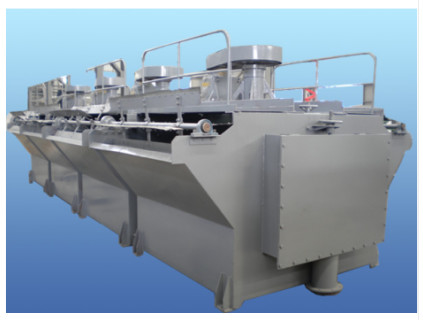

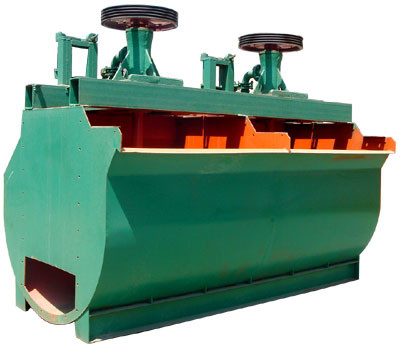

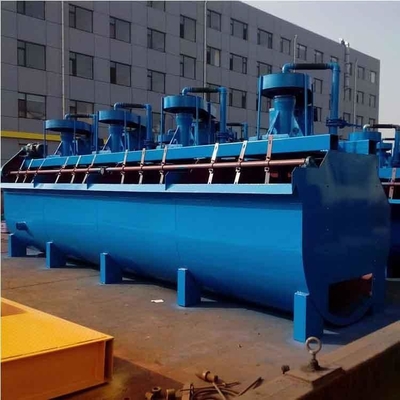

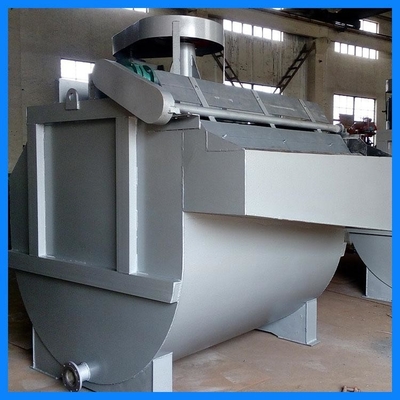

Công suất hút lớn Máy tuyển nổi cánh quạt mới Thiết bị đầm quặng
1. Giới thiệu máy tuyển nổi othiết bị thay đồ
Máy tuyển nổi thích hợp để tách các kim loại màu, nhưng cũng có thể tách các phi kim loại như đá than, hoạt thạch.
Máy tuyển nổi sử dụng bể chứa kiểu chữ "U", lạm phát trục rỗng và stato treo, đặc biệt là một bánh công tác mới.Nó là một bánh công tác hình nón với các cánh nghiêng về phía sau một góc, tương tự như bánh bơm ly tâm với tốc độ cụ thể cao.Nó có một lượng lớn bột giấy, đầu áp suất nhỏ, tiêu thụ điện năng thấp và cấu trúc đơn giản.Một bộ phân phối không khí hình trụ xốp cũng được lắp đặt trong buồng bánh công tác, để không khí có thể được phân tán đều trước ở hầu hết các khu vực của cánh bánh công tác, mang lại giao diện tiếp xúc bột giấy - không khí lớn hơn.
2.Thông số kỹ thuật của flotation máy
Ôthiết bị thay đồThông số kỹ thuật:
(1)Máy tuyển nổi SF
| Mô hình | SF0,37 | SF0.7 | SF1.2 | SF2.8 | SF4 | SF8 | |
| Dung tích máng (m3) | 0,37 | 0,7 | 1.2 | 2,8 | 4 | số 8 | |
| Đường kính cánh quạt (mm) | 300 | 350 | 450 | 550 | 650 | T60 | |
| Năng lực sản xuất (m3/phút) | 0,2-0,4 | 0,3-0,9 | 0,6-1,2 | 1,5-3,5 | 0,5-4 | 4-8 | |
| Tốc độ quay cánh quạt (r/min) | 352 | 400 | 312 | 268 | 238 | 191 | |
| động cơ | Mô hình | ①Y90L-4 | ①Y100L2-4 | ①Y132M2-6 | ①Y160L-6 | ①Y180L-6 | ①Y250M-8 |
| ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90L-4 | ②Y100L-6 | ||
| Công suất (kw) | ①1.5 | ①3 | ①5.5 | ①11 | ①15 | ①30 | |
| ②1.1 | ②1.1 | ②1.1 | ②1.1 | ②1,5 | ②1,5 | ||
| Kích thước (mm) | 700×700×750 | 900×820×950 | 1100×1100×1100 | 1700×1600×1150 | 1850×2050×1200 | 2200×2900×1400 | |
| Trọng lượng máng đơn (kg) | 468 | 600 | 1373 | 2338 | 2660 | 4486 | |
(2)Máy tuyển nổi XJM
| Mô hình | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
| kích thước máng | Chiều dài (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| Chiều rộng (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| Chiều cao (mm) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
| Trọng lượng hiệu quả đơn (kg) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| Thể tích hữu hiệu (m3) | 1 | 2 | 3 | 4 | số 8 | 16 | 24 | 38 | |
| Năng lực sản xuất (tính theo thể tích bùn) (m3/phút) | 0,2-1 | 0,4-2 | 0,6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| Động cơ trục chính | Mô hình | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| Công suất (kw) | 5,5 | 7,5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| cánh quạt | |||||||||
| Tốc độ quay (vòng/phút) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
| Đường kính (mm) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
| Chiều cao (mm) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
| Tốc độ quay (vòng/phút) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
| Vận tốc tròn (m/s) | 7,5 | 7,5 | 7,5 | 7 | 6,97 | 7.6 | 7.6 | 7.4 | |
| Động cơ ván loam | Mô hình | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| Công suất (kw) | 1.1 | 1.1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
| Tốc độ quay (vòng/phút) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| ván dăm | Tốc độ quay (vòng/phút) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| Đường kính (mm) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| Áp suất gió của quạt (kpa) | ≥12,6 | ≥14,7 | ≥19,8 | ≥19,8 | ≥21,6 | ≥25,5 | ≥30,4 | ≥34,3 | |
| Lượng phun khí tối đa (m3/㎡·phút) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
