Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Người mẫu: | Máy sấy quay dòng H | Động cơ chính: | 7,5-160 kw |
|---|---|---|---|
| Tên: | Máy sấy truyền nhiệt gián tiếp | Yêu cầu cài đặt (%): | 3 ~ 5 |
| Vật liệu ứng dụng: | oxit sắt, bùn, than cốc, sắt, đồng cô đặc | Dung tích: | 1,9-76 t / h |
| Đăng kí: | Chế biến khoáng sản, vật liệu xây dựng, luyện kim, hóa chất | Dốc trống: | 3-5% |
| Tên sản phẩm: | máy sấy quay | Tính năng: | Sấy khô ở nhiệt độ thấp |
| Trọng lượng: | 9-135 tấn | thuận lợi: | Công suất lớn chi phí thấp |
| Nhiệt độ không khí đầu vào cao nhất: | 700-800 ℃ | ||
| Điểm nổi bật: | Máy sấy thùng quay công suất lớn,Máy sấy thùng quay có thể thay thế,Lò quay xi măng |
||

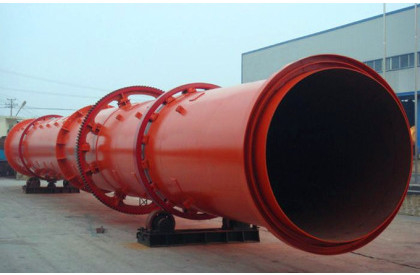

Công suất lớn Máy sấy quay Công suất lớn Máy sấy thùng phuy Máy sấy xi măng Lò quay
1. Máy sấy lò quay kiểm tra phạm vi ứng dụng:
Máy sấy chủ yếu được sử dụng để chế biến khoáng sản, vật liệu xây dựng, luyện kim, hóa chất và các bộ phận khác sấy khô độ ẩm nhất định hoặc kích thước hạt của vật liệu, máy sấy quay có khả năng thích ứng mạnh với vật liệu, có thể sấy khô tất cả các loại vật liệu và thiết bị đơn giản và đáng tin cậy , vì vậy nó được sử dụng rộng rãi.
Máy sấy quặng Luo Mine được sử dụng rộng rãi trong: oxit sắt, bùn, than cốc, sắt, tinh quặng đồng, bột cacbua silic, quặng đất hiếm, bột thủy ngân, bột thiếc, quặng coban, quặng niken, bột quặng mangan, bột thạch cao, bentonit , đất sét cao lanh, quặng sắt, bột chì, than cốc, bột quặng vàng, xỉ thép, xỉ nước, quặng fluorit, cát biển, cát sông và các vật liệu khác làm khô.
2. Đặc điểm cấu tạo của máy sấy:
Máy sấy quần áo, máy sấy thùng phuy, máy sấy quay, máy sấy cát, máy sấy than non, máy sấy cát sông
Máy sấy có cấu tạo chủ yếu là xi lanh, vòng răng lớn, bánh răng, bánh răng đỡ, bánh xe giữ, đai bánh xe, trục bánh xe đỡ và các bộ phận khác.Động cơ thông qua vành đai tam giác, thông qua bộ giảm tốc hai giai đoạn giảm tốc, thông qua bánh răng truyền động bánh răng vòng bánh răng lớn, do đó tốc độ thiết kế xi lanh cho hoạt động, do đó, thân xi lanh làm khô vật liệu đồng đều.
3. Lò quay nhân tạo Các loại máy sấy chính:
Máy sấy quay Máy sấy khối, máy sấy trống, máy sấy quay
(1) Máy sấy thùng quay, còn được gọi là máy sấy thùng quay.
Được sử dụng rộng rãi trong công nghiệp vật liệu xây dựng, luyện kim, hóa chất, xi măng, sấy đá vôi xỉ, bột than, xỉ, đất sét và các vật liệu khác.Máy chủ yếu bao gồm thân quay, tấm nâng, thiết bị dẫn động, thiết bị hỗ trợ và vòng đệm và các thành phần khác.Nó có lợi thế về cấu trúc hợp lý, sản xuất tuyệt vời, sản lượng cao, tiêu thụ năng lượng thấp và vận hành thuận tiện.
(2) Máy sấy quay cũng có thể được sử dụng để sản xuất phân bón phức hợp, sấy phân bón có độ ẩm và kích thước hạt nhất định, nhưng cũng để sấy các vật liệu khác, phân bố tấm băng tải và thiết kế góc là hợp lý, hiệu suất đáng tin cậy, do đó tỷ lệ sử dụng nhiệt năng cao, sấy khô đồng đều, làm sạch vật liệu ít lần hơn, bảo dưỡng thuận tiện và các đặc điểm khác.
(3) Máy sấy quay có khả năng thích ứng mạnh với vật liệu và có thể sấy khô mọi loại vật liệu.Nó được sử dụng để làm khô đá vôi, đất sét, than nghiền và các vật liệu hỗn hợp trong các nhà máy xi măng.Nó cũng được sử dụng trong luyện kim, khai thác mỏ, năng lượng điện, công nghiệp hóa chất, thực phẩm và các bộ phận khác.Máy sấy quay là thiết bị sấy được sử dụng phổ biến nhất trong nhà máy xi măng.Và thiết bị hoạt động đơn giản và đáng tin cậy, niêm phong chống bụi, bảo trì thuận tiện, vì vậy nó được sử dụng rộng rãi.
(4) Máy sấy khối được sử dụng rộng rãi trong thực phẩm, thức ăn chăn nuôi, hóa chất, dược phẩm, khai thác mỏ và các ngành công nghiệp khác.Quá trình làm việc của thiết bị như sau: Sau khi cho vật liệu ướt đã khử nước vào máy sấy, vật liệu được phân tán đều trong máy sấy và tiếp xúc hoàn toàn với không khí nóng dưới chuyển động của đầu đọc tấm phân bố đều trong tang tăng tốc độ truyền nhiệt sấy và truyền khối.Trong quá trình sấy, thành phẩm được thải ra khỏi bộ phận khác của máy sấy dưới tác dụng của tấm xiên và không khí nóng.Máy thích hợp sấy các loại xỉ có hàm lượng nước nhỏ hơn 85% như hạt bia, bã đậu, vỏ ngô phun, nhớt than, bã hoa quả, ... Có tác dụng phát triển nguồn thức ăn chăn nuôi, giảm chi phí cho ăn và giảm ô nhiễm môi trường.
4. Thông số sản phẩm Lò quay xi măng
(1) Các thông số kỹ thuật của máy sấy quay dòng H, máy sấy quần áo, máy sấy trống, máy sấy quay
| ĐẶC ĐIỂM SẢN PHẨM (m) | Khối lượng trống (m³) | Năng lực sản xuất (t / h) | Góc cài đặt (%) | Nhiệt độ nạp tối đa | Công suất động cơ chính (kw) | Tổng cộng trọng lượng (t) |
| Φ1,2 × 8,0 | 9.0 | 1,9-2,4 | 3-5 | 700-800 | 7,5 | 9 |
| Φ1,2 × 10 | 11.3 | 2,4-3,0 | 3-5 | 700-800 | 7,5 | 11 |
| Φ1,5 × 12 | 21,2 | 4,5-5,7 | 3-5 | 700-800 | 15 | 18,5 |
| Φ1,5 × 14 | 24,7 | 5,3-6,6 | 3-5 | 700-800 | 15 | 19,7 |
| Φ1,5 × 15 | 26,5 | 5,7-7,1 | 3-5 | 700-800 | 15 | 20,5 |
| Φ1,8 × 12 | 30,5 | 6,5-8,1 | 3-5 | 700-800 | 18,5 | 21,5 |
| Φ1,8 × 14 | 35,6 | 7,6-9,5 | 3-5 | 700-800 | 18,5 | 23 |
| Φ2,2 × 12 | 45,6 | 9,7-12,2 | 3-5 | 700-800 | 22 | 33,5 |
| Φ2,2 × 14 | 53,2 | 11,4-14,2 | 3-5 | 700-800 | 22 | 36 |
| Φ2,2 × 16 | 60,8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2,4 × 14 | 63.3 | 13,5-16,9 | 3-5 | 700-800 | 37 | 45 |
| Φ2,4 × 18 | 81.4 | 17,4-21,7 | 3-5 | 700-800 | 37 | 49 |
| Φ2,4 × 20 | 90.4 | 19,3-24,1 | 3-5 | 700-800 | 45 | 54 |
| Φ2,4 × 22 | 99,5 | 21,2-26,5 | 3-5 | 700-800 | 45 | 58 |
| Φ2,6 × 24 | 127.4 | 27,4-34,0 | 3-5 | 700-800 | 55 | 73 |
| Φ3,0 × 20 | 141.3 | 30,1-37,7 | 3-5 | 700-800 | 75 | 85 |
| Φ3,0 × 25 | 176,6 | 37,7-47,1 | 3-5 | 700-800 | 75 | 95 |
| Φ3,2 × 25 | 201 | 42,9-53,6 | 3-5 | 700-800 | 90 | 110 |
| Φ3,6 × 28 | 285 | 60,8-76,0 | 3-5 | 700-800 | 160 | 135 |
(2) Các thông số kỹ thuật của máy sấy truyền nhiệt gián tiếp
| Mục Đường kính trống x chiều dài | Bên ngoài đường kính trống (mm) | Đường kính bên trong trống (mm) | Chiều dài trống (m) | Âm lượng trống (m3) | Dốc trống | Loại bảng vận thăng | Nhiệt độ nạp tối đa | Kích thước (m) |
| Φ1,5 × 15 m Φ1,5 × 17m Φ1,5 × 19m | 1500 | 500 | 15 17 19 | 20,27 22,97 25,68 | 3-5% | Loại nâng | 850 | 16,2 × 2,7 × 2,7 18,2 × 2,7 × 2,7 20,0 × 2,9 × 2,9 |
| Φ1,8 × 21m Φ1,8 × 23m Φ1,8 × 25m | 1800 | 650 | 21 23 25 | 35,91 39,33 42,75 | 3-5% | Loại nâng | 850 | 22,5 × 2,7 × 2,7 24,5 × 2,9 × 2,9 26,5 × 2,9 × 2,9 |
| Φ2,2 × 21m Φ2,2 × 23m Φ2,2 × 25m | 2200 | 800 | 21 23 25 | 58,10 63,61 69.15 | 3-5% | Loại nâng | 850 |
5. Phương pháp bảo dưỡng máy sấy quay:
(1) Trong quá trình hoạt động bình thường của máy sấy quay, nhiệt độ của khí lò nóng đầu vào là 700-800 độ C và nhiệt độ của khí thải nóng đầu ra là 90-150 độ C.
(2) Kiểm tra vòng đệm và bánh xe đỡ của máy sấy quay.Các điểm bôi trơn của ổ lăn có được lấp đầy hay không.
(3) tiếp xúc giữa vòng đệm và bánh xe đỡ có tốt không, bề mặt tiếp xúc không nhỏ hơn 70% chiều rộng của vòng đệm.
(5) Các bu lông buộc và bu lông neo của máy sấy quay có bị lỏng hoặc bị gãy hay không.
(6) Lực đẩy của mỗi bánh xe đỡ có hướng lên trên đều không.
(7) Nền của máy sấy quay có bị rung, nứt hoặc lún không.
(8) Bánh xe có quay linh hoạt không, độ tiếp xúc với vòng đệm có tốt không, lực có quá lớn làm cho bề mặt bánh xe bị bóng, bong tróc và nóng lên ổ trục và các hiện tượng bất thường khác hay không.
(9) Chuyển động quay của thân trống của máy sấy trống quay có linh hoạt và ổn định hay không và các vòng đệm có bị mòn hoặc rò rỉ hay không.
(10) độ rung của thiết bị truyền động, dầu bôi trơn có đủ hay không.
