Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Người mẫu: | Máy nghiền bi xi măng Φ2,2 × 6,5 | Chế độ ổ đĩa: | Cạnh, trung tâm |
|---|---|---|---|
| Trọng lượng thiết bị: | 53 t | Vật chất: | xi măng, sản phẩm silicat, vật liệu xây dựng mới |
| Công suất động cơ chính: | 380 KW | Vôn: | 6000v |
| Phân loại: | Nhà máy nghiền quặng | Sự bảo đảm: | 12 tháng |
| Điểm nổi bật: | Máy nghiền xi măng 2,2 × 6,5m |
||

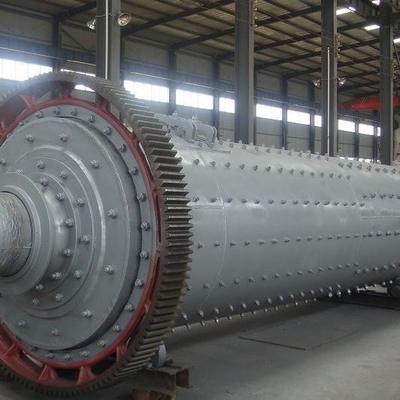

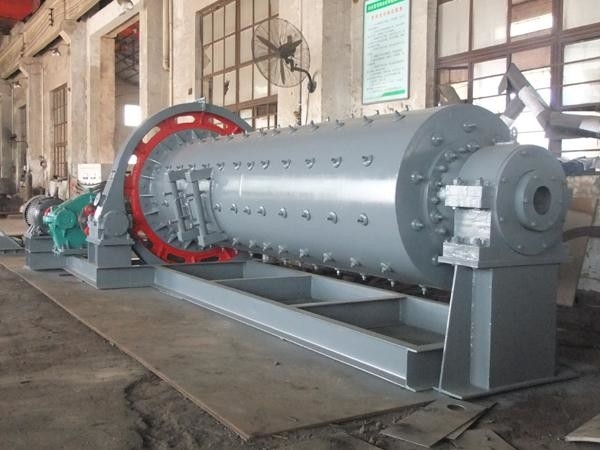

Φ2,2 × 6,5m Máy nghiền bi xi măng của nhà máy nghiền quặng cho ngành khai thác mỏ
1. Nguyên lý làm việccủaNhà máy nghiền quặng xi măng
Máy này là thiết bị quay hình trụ, bên ngoài dọc theo bộ truyền bánh răng, hai thùng, máy nghiền bi dạng lưới.Nguyên liệu từ thiết bị cấp liệu qua trục rỗng cấp liệu xoắn đều vào thùng thứ nhất của máy nghiền, thùng có tấm lót bậc hoặc tấm lót tôn, được tải với các quy cách khác nhau của bi thép, vòng quay của xi lanh tạo ra lực ly tâm sẽ đưa bi thép đến một độ cao nhất định sau khi rơi, vật liệu có tác dụng thổi và mài.
Sau khi vật liệu được làm thô ở kho thứ nhất, nó đi vào kho thứ hai thông qua tấm ván ngăn một lớp.Nhà kho được dát bằng ván lót phẳng và bi thép, vật liệu được mài thêm.Bột được xả qua vỉ dỡ tải để hoàn thành quá trình nghiền.
2. Thông số sản phẩmcủaNhà máy nghiền quặng xi măng
Máy nghiền xi măng |máy nghiền bi xi măng có chỉ số kỹ thuật:
| Không. | Thông số (m) | Sản xuất (t / h) | Mill RPM (r / phút) | kích thước thức ăn vào nhà máy mm | Tải trọng của vật liệu mài (t) | Khối lượng hiệu quả | Chế độ lái | Động cơ chính | Kích thước tổng thể | Trọng lượng thiết bị (T) | Ghi chú | |||
| Công suất (kw) | Điện áp (V) | L | W | H | ||||||||||
| 1 | Φ2,2 × 6,5 | 13-14 | 22 | ＜ 25 | 31 | 21.4 | Bờ rìa | 380 | 6000 | 12385 | 5390 | 4210 | 53 | |
| 2 | Φ2,2 × 11 | 15-16 | 21 | ＜ 25 | 50 | 36 | Trung tâm | 630 | 6000 | 21559 | 4540 | 3520 | 109 | |
| 3 | Φ2,2 × 13 | 16-18 | 21,5 | ＜ 25 | 60 | 43 | 630 | 6000 | 26079 | 4540 | 3520 | 114,2 | ||
| 4 | Φ2,4 × 8 | 15 | 20,8 | ＜ 25 | 45 | 30 | Bờ rìa | 560 | 6000 | 17215 | 5564 | 4540 | 82,53 | |
| 5 | Φ2,4 × 13 | 20-23 | 19 | ＜ 25 | 65 | 51,7 | Trung tâm | 800 | 6000 | 27580 | 4540 | 3620 | 138 | |
| 6 | Φ2,6 × 13 | 30-32 | 19,6 | ＜ 25 | 80 | 60 | Bờ rìa | 1000 | 6000 | 20883 | 7740 | 5670 | 144,5 | |
| 7 | Φ3 × 9 | 28-32 | 17,8 | ＜ 25 | 70-80 | 55 | Trung tâm | 1000 | 6000 | 23568 | 4760 | 3670 | 138,7 | |
| số 8 | Φ3 × 11 | 36-40 | 18,9 | ＜ 25 | 100 | 69 | 1250 | 6000 | 27610 | 5720 | 4080 | 181,9 | ||
| 9 | Φ3 × 11 | 36 | 17,69 | ＜ 25 | 100 | 69 | Bờ rìa | 1250 | 6000 | 24567 | 7510 | 5968 | 156,5 | |
| 10 | Φ3,2 × 11 | 40-45 | 17.4 | ＜ 15 | 90-100 | 78 | Trung tâm | 1250 | 6000 | 28000 | 5720 | 3672 | 180 | |
| 11 | Φ3,5 × 9,5 | 40 | 18 | ＜ 20 | 115 | 76.4 | 1400 | 6000 | 29717 | 5250 | 5000 | 194.4 | ||
| 12 | Φ3,5 × 11 | 45 | 17,2 | ＜ 15 | 116 | 78,5 | 1600 | 6000 | 28454 | 5350 | 5600 | 271,64 | ||
| 13 | Φ3,6 × 8,5 | 60 | 16,5 | ＜ 20 | 102 | 86 | 2500 | 6000 | Năm 19693 | 4141 | 5404,5 | 233,3 * | Với đầu ra báo chí con lăn | |
| 14 | Φ3,8 × 9 | 70-80 | 16,5 | ＜ 20 | 130 | 94 | 2000 | 6000 | 28521 | 5550 | 5600 | 255,2 | ||
| 15 | Φ3,8 × 12,5 | 55 | 16.4 | ＜ 25 | 167 | 123,5 | Bờ rìa | 2500 | 6000 | 17419 | 10745 | 8204 | 301.4 | |
| 16 | Φ3,8 × 13 | 60 | 16.3 | ＜ 25 | 173 | 128 | Trung tâm | 2500 | 6000 | Năm 19693 * | 4141 * | 5404,5 | 223,3 * | |
| 17 | Φ4,2 × 11 | 120 | 15,75 | ≤3 80% vượt qua | 182 | 134,5 | 2800 | 18500 | 4400 | 6500 | 256 ** | Với máy ép con lăn và O-Sepa | ||
| 18 | Φ4,2 × 11,5 | 130 | 15,99 | ≤3 80% vượt qua | 199 | 138 | Ổ đĩa đôi một bên | 2800 | 10000 | 18002 | 8962 | 7520 | 219 ** | Với máy ép con lăn |
| 19 | Φ4,2 × 11,5 | 130 | 16 | ≤3 80% vượt qua | 199 | 138 | Trung tâm | 2800 | 17259 | 4960 | 5600 | 220 ** | Với máy ép con lăn | |
| 20 | Φ4,2 × 12,5 | 85 | 16 | ≤25 90% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 251 ** | với máy tách bột hiệu quả | ||
| 21 | Φ4,2 × 12,5 | 145 | 16 | ≤3 80% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 242 ** | Với máy ép con lăn | ||
| 22 | Φ4,2 × 13 | 75 | 15,6 | ≤25 90% | 209 | 157 | Bờ rìa | 3150 | 174450 | 4880 | 8000 | 255 ** | với máy tách bột hiệu quả | |
| 23 | Φ4,2 × 13 | 150 | 15,6 | ≤3 80% | 209 | 157 | Trung tâm | 3150 | 17445 | 4880 | 8000 | 256 ** | Với máy ép con lăn và O-Sepa | |
| 24 | Φ4,2 × 13,5 | 80-85 | 15,8 | ≤25 90% | 230 | 164 | 3550 | 17744 | 6700 | 6010 | 256 ** | |||
| 25 | Φ4,2 × 14 | 95 | 15,6 | ≤25 90% | 252 | 169 | 3550 | 19055 | 20490 | 23200 | 220 ** | |||
| 26 | Φ4,2 × 14,5 | 95 | 15,8 | ≤25 80% | 250 | 178 | 4000 | 5050 | 6700 | 11054 | 278 ** | |||
| 27 | Φ4,6 × 14 | 95-110 | 15 | 285 | 185 | Bờ rìa | 4200 | 6000 | 23200 | 11054 | 6370 | 310 ** | ||
