Tình trạng: | Mới | Người mẫu: | Máy nghiền bi xi măng Φ2,2 × 11 |
---|---|---|---|
Chế độ ổ đĩa: | Cạnh, trung tâm | Sản xuất (t / h): | 15-16 |
Công suất động cơ (Kw): | 630 | Điện áp (V): | 6000 |
Phân loại: | Nhà máy nghiền quặng | Sự bảo đảm: | 12 tháng |
Điểm nổi bật: | Máy nghiền xi măng 6000V,Máy nghiền xi măng 16 TPH,Máy nghiền xi măng 15 TPH |

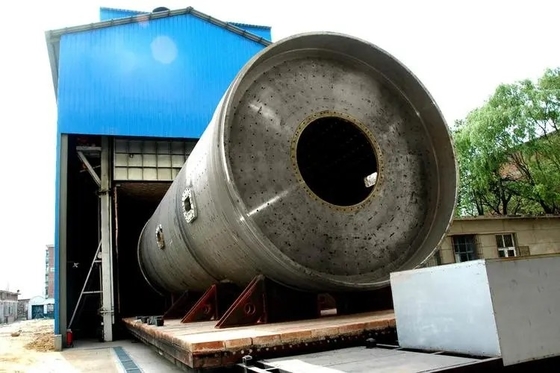

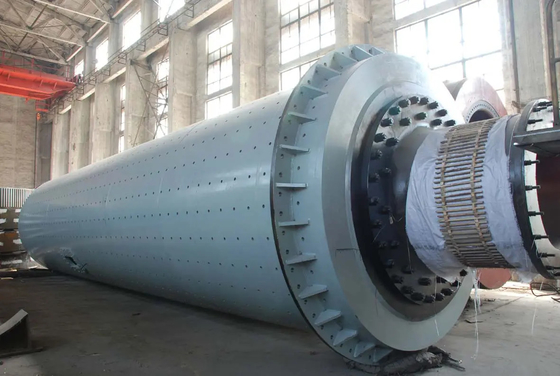

Nhà máy nghiền quặng 6000V Máy nghiền xi măng Máy nghiền xi măng để khai thác
1.Các đặc tính kỹ thuật của máy nghiền xi măng lớnnhà máy nghiền quặng
(1) Các hình thức truyền của máy nghiền trống là truyền biên, truyền tâm, truyền cạnh chia lưới đa điểm và các kiểu truyền khác;Hình thức truyền động là động cơ không đồng bộ + hộp giảm tốc + bánh răng + bánh răng lớn và động cơ đồng bộ + ly hợp khí + bánh răng + bánh răng lớn;
(2) Chế độ hỗ trợ của vòng bi chịu áp lực tĩnh và động ở hai đầu thường được áp dụng, và vòng bi "kiểu rocker" tự phân bổ đường 1200 tự phân bổ hoàn toàn được áp dụng.Chế độ hỗ trợ áp suất tĩnh và động theo rãnh trượt đơn, rãnh trượt kép hoặc hỗ trợ áp suất tĩnh hoàn toàn cũng có thể được áp dụng.
(3) Bánh răng hở lớn áp dụng thiết kế tiêu chuẩn AGMA của Mỹ, được trang bị vỏ bánh răng làm kín đáng tin cậy, với thiết bị bôi trơn phun tự động glycerin;
(4) Xylanh là bộ phận quan trọng của máy nghiền, và việc phân tích phần tử hữu hạn của nó được thực hiện bằng máy tính để đảm bảo độ tin cậy khi sử dụng;
(5) Máy nghiền cỡ lớn và vừa được trang bị thiết bị dẫn động chậm;
(6) Các nhà máy lớn và vừa được trang bị các trạm bôi trơn áp suất cao và thấp;
(7) Hệ thống điều khiển và bảo vệ thông qua điều khiển PLC.
2. Thông số sản phẩm củanhà máy nghiền quặng Cmáy nghiền ement |máy nghiền bi xi măng
Không. | Thông số (m) | Sản xuất (t / h) | Mill RPM (r / phút) | kích thước thức ăn vào nhà máy mm | Tải trọng của vật liệu mài (t) | Khối lượng hiệu quả | Chế độ lái | Động cơ chính | Kích thước tổng thể | Trọng lượng thiết bị (T) | Ghi chú | |||
Công suất (kw) | Điện áp (V) | L | W | H | ||||||||||
1 | Φ2,2 × 6,5 | 13-14 | 22 | < 25 | 31 | 21.4 | Bờ rìa | 380 | 6000 | 12385 | 5390 | 4210 | 53 | |
2 | Φ2,2 × 11 | 15-16 | 21 | < 25 | 50 | 36 | Trung tâm | 630 | 6000 | 21559 | 4540 | 3520 | 109 | |
3 | Φ2,2 × 13 | 16-18 | 21,5 | < 25 | 60 | 43 | 630 | 6000 | 26079 | 4540 | 3520 | 114,2 | ||
4 | Φ2,4 × 8 | 15 | 20,8 | < 25 | 45 | 30 | Bờ rìa | 560 | 6000 | 17215 | 5564 | 4540 | 82,53 | |
5 | Φ2,4 × 13 | 20-23 | 19 | < 25 | 65 | 51,7 | Trung tâm | 800 | 6000 | 27580 | 4540 | 3620 | 138 | |
6 | Φ2,6 × 13 | 30-32 | 19,6 | < 25 | 80 | 60 | Bờ rìa | 1000 | 6000 | 20883 | 7740 | 5670 | 144,5 | |
7 | Φ3 × 9 | 28-32 | 17,8 | < 25 | 70-80 | 55 | Trung tâm | 1000 | 6000 | 23568 | 4760 | 3670 | 138,7 | |
số 8 | Φ3 × 11 | 36-40 | 18,9 | < 25 | 100 | 69 | 1250 | 6000 | 27610 | 5720 | 4080 | 181,9 | ||
9 | Φ3 × 11 | 36 | 17,69 | < 25 | 100 | 69 | Bờ rìa | 1250 | 6000 | 24567 | 7510 | 5968 | 156,5 | |
10 | Φ3,2 × 11 | 40-45 | 17.4 | < 15 | 90-100 | 78 | Trung tâm | 1250 | 6000 | 28000 | 5720 | 3672 | 180 | |
11 | Φ3,5 × 9,5 | 40 | 18 | < 20 | 115 | 76.4 | 1400 | 6000 | 29717 | 5250 | 5000 | 194.4 | ||
12 | Φ3,5 × 11 | 45 | 17,2 | < 15 | 116 | 78,5 | 1600 | 6000 | 28454 | 5350 | 5600 | 271,64 | ||
13 | Φ3,6 × 8,5 | 60 | 16,5 | < 20 | 102 | 86 | 2500 | 6000 | Năm 19693 | 4141 | 5404,5 | 233,3 * | Với đầu ra báo chí con lăn | |
14 | Φ3,8 × 9 | 70-80 | 16,5 | < 20 | 130 | 94 | 2000 | 6000 | 28521 | 5550 | 5600 | 255,2 | ||
15 | Φ3,8 × 12,5 | 55 | 16.4 | < 25 | 167 | 123,5 | Bờ rìa | 2500 | 6000 | 17419 | 10745 | 8204 | 301.4 | |
16 | Φ3,8 × 13 | 60 | 16.3 | < 25 | 173 | 128 | Trung tâm | 2500 | 6000 | Năm 19693 * | 4141 * | 5404,5 | 223,3 * | |
17 | Φ4,2 × 11 | 120 | 15,75 | ≤3 80% vượt qua | 182 | 134,5 | 2800 | 18500 | 4400 | 6500 | 256 ** | Với máy ép con lăn và O-Sepa | ||
18 | Φ4,2 × 11,5 | 130 | 15,99 | ≤3 80% vượt qua | 199 | 138 | Ổ đĩa đôi một bên | 2800 | 10000 | 18002 | 8962 | 7520 | 219 ** | Với máy ép con lăn |
19 | Φ4,2 × 11,5 | 130 | 16 | ≤3 80% vượt qua | 199 | 138 | Trung tâm | 2800 | 17259 | 4960 | 5600 | 220 ** | Với máy ép con lăn | |
20 | Φ4,2 × 12,5 | 85 | 16 | ≤25 90% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 251 ** | với máy tách bột hiệu quả | ||
21 | Φ4,2 × 12,5 | 145 | 16 | ≤3 80% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 242 ** | Với máy ép con lăn | ||
22 | Φ4,2 × 13 | 75 | 15,6 | ≤25 90% | 209 | 157 | Bờ rìa | 3150 | 174450 | 4880 | 8000 | 255 ** | với máy tách bột hiệu quả | |
23 | Φ4,2 × 13 | 150 | 15,6 | ≤3 80% | 209 | 157 | Trung tâm | 3150 | 17445 | 4880 | 8000 | 256 ** | Với máy ép con lăn và O-Sepa | |
24 | Φ4,2 × 13,5 | 80-85 | 15,8 | ≤25 90% | 230 | 164 | 3550 | 17744 | 6700 | 6010 | 256 ** | |||
25 | Φ4,2 × 14 | 95 | 15,6 | ≤25 90% | 252 | 169 | 3550 | 19055 | 20490 | 23200 | 220 ** | |||
26 | Φ4,2 × 14,5 | 95 | 15,8 | ≤25 80% | 250 | 178 | 4000 | 5050 | 6700 | 11054 | 278 ** | |||
27 | Φ4,6 × 14 | 95-110 | 15 | 285 | 185 | Bờ rìa | 4200 | 6000 | 23200 | 11054 | 6370 | 310 ** |
