Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên: | Máy nghiền bi chế biến khoáng sản | Người mẫu: | MQS12 × 24 |
---|---|---|---|
Tình trạng: | Mới | Đường kính xi lanh: | 1500 mm |
Chiều dài xi lanh: | 3000 mm | Spec: | φ1,5x3,0 ~ φ8x13m |
Phân loại: | Nhà máy nghiền quặng | ||
Điểm nổi bật: | Máy nghiền quặng 12 × 24,Máy nghiền bi lưới ướt 12 × 24,Máy nghiền bi lưới ướt khoáng |

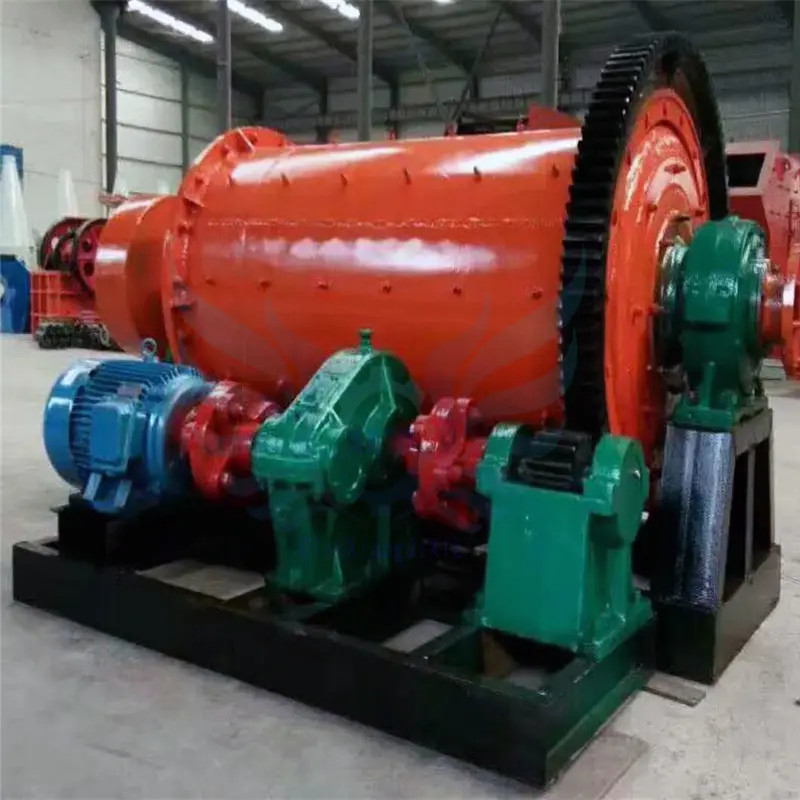

Chế biến khoáng sản Máy nghiền bi Máy nghiền quặng Máy nghiền ướt Loại lưới Máy nghiền bi
1. Máy nghiền bi của Nhà máy nghiền quặngthông số kỹ thuật và mô hình như sau:
(1) Máy nghiền bi kiểu tràn: thông số kỹ thuật từ φ1,5x3,0 ~ φ8x13m, thể tích hiệu dụng 7,5 ~ 194,3m3 với nhiều cấu hình khác nhau của nhiều thông số kỹ thuật;
(2) Máy nghiền bi dạng lưới: thông số kỹ thuật từ φ1,2x2,4 ~ φ4x14m, thể tích hiệu dụng là 2,2 ~ 157m3 với nhiều cấu hình đa dạng về thông số kỹ thuật;
2. Các đặc tính kỹ thuật của máy nghiền bicủa Nhà máy nghiền quặng:
(1) Máy nghiền xi lanh áp dụng hình thức truyền của tờ rơi biên, truyền tâm, truyền cạnh chia lưới đa điểm và các kiểu truyền khác;Hình thức truyền động là động cơ không đồng bộ + hộp giảm tốc + bánh răng + bánh răng lớn và động cơ đồng bộ + ly hợp khí + bánh răng + bánh răng lớn;
(2) Việc sử dụng chung hai chế độ hỗ trợ ổ đỡ áp suất tĩnh và động, sử dụng các ổ trục tiếp xúc dòng 1200 tự đổi màu hoàn toàn khép kín, cũng có thể sử dụng rãnh trượt đơn, rãnh trượt kép hỗ trợ áp suất tĩnh và động hoặc đầy đủ hỗ trợ áp suất tĩnh;
(3) Bánh răng hở lớn áp dụng thiết kế tiêu chuẩn AGMA của Mỹ, được trang bị vỏ bánh răng làm kín đáng tin cậy, với thiết bị bôi trơn phun tự động glycerin;
(4) Xi lanh là bộ phận quan trọng của máy nghiền.Phân tích phần tử hữu hạn được thực hiện bằng máy tính để đảm bảo độ tin cậy khi sử dụng.
(5) Máy nghiền cỡ lớn và vừa được trang bị thiết bị dẫn động chậm;
(6) Máy nghiền cỡ lớn và vừa được trang bị trạm bôi trơn áp suất cao và thấp;
(7) Hệ thống điều khiển và bảo vệ thông qua điều khiển PLC.
3. Thông số sản phẩm củamáy nghiền bi của Nhà máy nghiền quặng
Bảng tính năng kỹ thuật của máy nghiền bi lưới ướt luo Mine
Người mẫu | Đường kính xi lanh | Chiều dài xi lanh | Khối lượng hiệu quả | Tốc độ xoay | Tải trọng của phương tiện mài | Chế độ ổ đĩa | Động cơ | Kích thước (L × W × H) |
Xấp xỉ trọng lượng |
Ghi chú | |
sức mạnh | Rev | ||||||||||
Đơn vị | mm | mm | m3 | r / phút | t | kw | r / phút | m | t | ||
MQS12 × 24 | 1500 | 3000 | 5 | 26,6 | 9 | Bờ rìa | 95 | 742 | 6,4 × 2,9 × 2,6 | 18 | Bộ nạp trống |
MQS15 × 15 | 1500 | 1500 | 2.3 | 29,2 | 4.8 | ‥ | 60 | 725 | 5,7 × 3,2 × 2,8 | 13,7 | |
MQS15 × 24 | 1500 | 2400 | 3.7 | 29,2 | 7.6 | ‥ | 90 | 730 | 6,9 × 3,3 × 2,8 | 16,5 | |
MQS15 × 30 | 1500 | 3000 | 4,6 | 26,6 | 10 | Bờ rìa | 90 | 742 | 7,6 × 3,4 × 2,8 | 19,5 | Lót cao su |
MQS21 × 30 | 2100 | 3000 | 9.4 | 22.1 | 20 | ‥ | 220 | 740 | 8,5 × 4,65 × 3 | 45 | |
MQS24 × 30 | 2400 | 3000 | 12,2 | 21 | 25 | ‥ | 250 | 980 | 8,8 × 4,7 × 4,4 | 55 | |
MQS24 × 70 | 2400 | 7000 | 26,66 | 21 | 54 | ‥ | 475 | 740 | 14,3 × 5,8 × 4,4 | 67 | Lót cao su |
MQS27 × 21 | 2700 | 2100 | 10,6 | 19,7 | 22 | ‥ | 280 | 733 | 9,7 × 6,5 × 4,8 | 69 | |
MQS27 × 36 | 2700 | 3600 | 18,5 | 20,5 | 39 | ‥ | 400 | 187,5 | 12 × 5,8 × 4 | 74 | |
MQS27 × 40 | 2700 | 4000 | 20,5 | 20,24 | 38 | ‥ | 400 | 187,5 | 12,4 × 5,8 × 4,7 | 77 | |
MQS27 × 60 | 2700 | 6000 | 34.34 | 19,5 | 53 | ‥ | 630 | 589 | 12 × 5,7 × 4,5 | 84 | |
MQS29 × 41 | 2900 | 4100 | 26 | 19,34 | 42 | ‥ | 450 | 740 | 9,9 × 6,1 × 5,1 | 76,1 | |
MQS31 × 64 | 3100 | 6400 | 43,7 | 18.3 | 56 | ‥ | 1000 | 167 | 15,2 × 6,98 × 5,8 | 141 | |
MQS32 × 31 | 3200 | 3100 | 22,65 | 18.3 | 46,9 | ‥ | 500 | 167 | 13,9 × 7,3 × 6,0 | 109 | |
MQS32 × 36 | 3200 | 3600 | 26.3 | 18.3 | 54 | ‥ | 630 | 167 | 14,3 × 7,3 × 6,0 | 116,94 | |
MQS32 × 40 | 3200 | 4000 | 29,2 | 18,2 | 60 | ‥ | 710 | 980 | 14,7 × 7,3 × 6,0 | 121.4 | |
MQS32 × 45 | 3200 | 4500 | 32,9 | 18.3 | 68,5 | ‥ | 800 | 167 | 15,2 × 7,3 × 5,9 | 126,23 | |
MQS32 × 54 | 3200 | 5400 | 39.4 | 18.3 | 81,6 | ‥ | 1000 | 167 | 16,6 × 7,3 × 6,1 | 135.4 | |
MQS36 × 45 | 3600 | 4500 | 41.4 | 17,25 | 86 | ‥ | 1000 | 167 | 13,5 × 7,3 × 6,3 | 153,1 | |
MQS36 × 60 | 3600 | 6000 | 54 | 17.3 | 112 | Bờ rìa | 1400 | 167 | 15,5 × 8,3 × 6,3 | 190,6 | |
MQS36 × 85 | 3600 | 8500 | 79 | 17.4 | 144 | ‥ | 1800 | 743 | 20 × 8,2 × 7,1 | 260,89 | |
MQS40 × 60 | 4000 | 6000 | 69,8 | 16.0 | 126 | ‥ | 1500 | 200 | 17,4 × 9,34 × 7,5 | 215,5 | |
MQS40 × 67 | 4000 | 6700 | 76 | 16.0 | 155 | ‥ | 1600 | 980 | 16 × 8,43 × 7,5 | 235,2 | |
MQS40 × 13,5 | 4000 | 13500 | 157 | 16,5 | 280 | ‥ | 3300 | 980 | 24,2 × 9,9 × 7,8 |
284 / 375 |
Lót cao su |
Dịch vụ sau bán hàng
LUOYANG ZHONGTAI INDUSTRIES có thể cung cấp:
1. CHI PHÍ KỸ THUẬT - THIẾT KẾ VÀ SẢN XUẤT
2. CƠ SỞ ĐÚC SẮT VÀ THÉP KHỐI LƯỢNG LỚN
3. CÔNG SUẤT CỬA HÀNG MÁY LỚN
4. CÁC CHƯƠNG TRÌNH ĐÀO TẠO
5. CÁC CHƯƠNG TRÌNH BẢO DƯỠNG DỰ PHÒNG
6. DỊCH VỤ BẢO DƯỠNG TRƯỚC
7. CÁC CHƯƠNG TRÌNH BẢO DƯỠNG TOÀN DIỆN
Các Kỹ sư Dịch vụ Hiện trường của LUOYANG ZHONGTAI INDUSTRIES được đào tạo chuyên biệt về các sản phẩm của nhóm thương hiệu LUOYANG ZHONGTAI INDUSTRIES nhưng có khả năng đảm nhận công việc bảo dưỡng của các thương hiệu OEM khác.Các kỹ thuật viên của chúng tôi được trang bị thiết bị chẩn đoán công nghệ tiên tiến nhất hiện có để xử lý sự cố thiết bị của bạn nhằm tối ưu hóa hiệu suất và giảm thiểu thời gian ngừng hoạt động.LUOYANG ZHONGTAI INDUSTRIES cũng có khả năng rộng rãi trong việc cung cấp tất cả các nhu cầu về phụ tùng cơ khí và điện / tiêu hao của bạn.
