Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Máy nghiền bi chế biến khoáng sản | Người mẫu: | Máy nghiền bi lưới |
|---|---|---|---|
| Mô hình ổ đĩa: | Bờ rìa | Loại hình: | MQS40 × 13,5 |
| Tình trạng: | Mới | Công suất động cơ: | 3300 kw |
| Phân loại: | Nhà máy nghiền quặng | Vòng quay động cơ: | 980 R / PHÚT |
| Sự bảo đảm: | 12 tháng | ||
| Điểm nổi bật: | Máy nghiền bi lưới ướt 40 × 13,5,Máy nghiền bi lưới ướt chế biến khoáng sản |
||

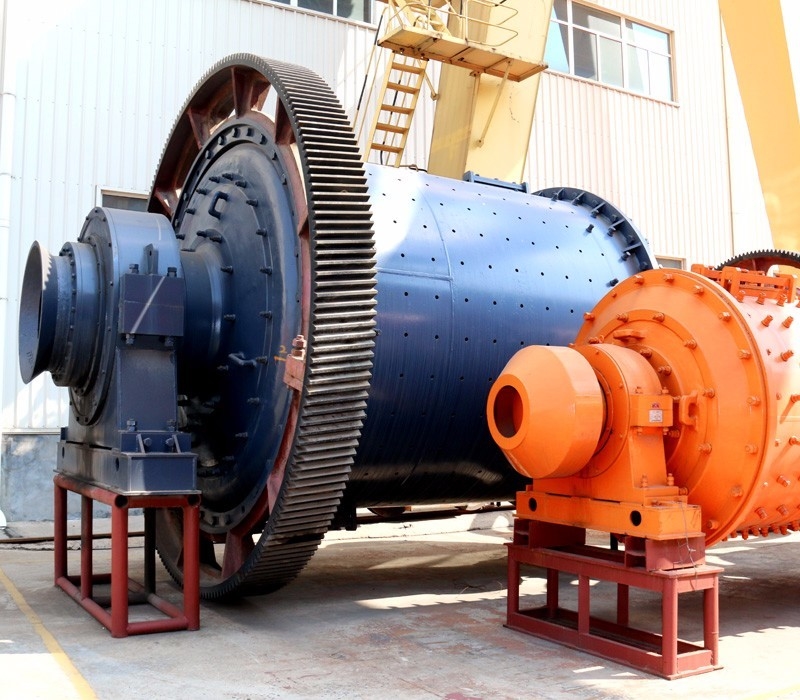

Nhà máy nghiền quặng Máy nghiền lưới cho Máy nghiền bi xử lý khoáng sản
1. Các đặc tính kỹ thuật của máy nghiền bi được phát triển và thiết kế bởi Luoyang Mining Machinery Factory là:
(1) Máy nghiền xi lanh áp dụng hình thức truyền của tờ rơi biên, truyền tâm, truyền cạnh chia lưới đa điểm và các kiểu truyền khác;Hình thức truyền động là động cơ không đồng bộ + hộp giảm tốc + bánh răng + bánh răng lớn và động cơ đồng bộ + ly hợp khí + bánh răng + bánh răng lớn;
(2) Việc sử dụng chung hai chế độ hỗ trợ ổ đỡ áp suất tĩnh và động, sử dụng các ổ trục tiếp xúc dòng 1200 tự đổi màu hoàn toàn khép kín, cũng có thể sử dụng rãnh trượt đơn, rãnh trượt kép hỗ trợ áp suất tĩnh và động hoặc đầy đủ hỗ trợ áp suất tĩnh;
(3) Bánh răng hở lớn áp dụng thiết kế tiêu chuẩn AGMA của Mỹ, được trang bị vỏ bánh răng làm kín đáng tin cậy, với thiết bị bôi trơn phun tự động glycerin;
(4) Xi lanh là bộ phận quan trọng của máy nghiền.Phân tích phần tử hữu hạn được thực hiện bằng máy tính để đảm bảo độ tin cậy khi sử dụng.
(5) Máy nghiền cỡ lớn và vừa được trang bị thiết bị dẫn động chậm;
(6) Máy nghiền cỡ lớn và vừa được trang bị trạm bôi trơn áp suất cao và thấp;
(7) Hệ thống điều khiển và bảo vệ thông qua điều khiển PLC.
2. Thông số sản phẩm củamáy nghiền bi của Nhà máy nghiền quặng
(1) Bảng tính năng kỹ thuật của máy nghiền bi lưới ướt luo Mine
| Người mẫu | Đường kính xi lanh | Chiều dài xi lanh | Khối lượng hiệu quả | Tốc độ xoay | Tải trọng của phương tiện mài | Chế độ ổ đĩa | Động cơ | Kích thước (L × W × H) |
Xấp xỉ trọng lượng |
Ghi chú | |
| sức mạnh | Rev | ||||||||||
| Đơn vị | mm | mm | m3 | r / phút | t | kw | r / phút | m | t | ||
| MQS12 × 24 | 1500 | 3000 | 5 | 26,6 | 9 | Bờ rìa | 95 | 742 | 6,4 × 2,9 × 2,6 | 18 | Bộ nạp trống |
| MQS15 × 15 | 1500 | 1500 | 2.3 | 29,2 | 4.8 | ‥ | 60 | 725 | 5,7 × 3,2 × 2,8 | 13,7 | |
| MQS15 × 24 | 1500 | 2400 | 3.7 | 29,2 | 7.6 | ‥ | 90 | 730 | 6,9 × 3,3 × 2,8 | 16,5 | |
| MQS15 × 30 | 1500 | 3000 | 4,6 | 26,6 | 10 | Bờ rìa | 90 | 742 | 7,6 × 3,4 × 2,8 | 19,5 | Lót cao su |
| MQS21 × 30 | 2100 | 3000 | 9.4 | 22.1 | 20 | ‥ | 220 | 740 | 8,5 × 4,65 × 3 | 45 | |
| MQS24 × 30 | 2400 | 3000 | 12,2 | 21 | 25 | ‥ | 250 | 980 | 8,8 × 4,7 × 4,4 | 55 | |
| MQS24 × 70 | 2400 | 7000 | 26,66 | 21 | 54 | ‥ | 475 | 740 | 14,3 × 5,8 × 4,4 | 67 | Lót cao su |
| MQS27 × 21 | 2700 | 2100 | 10,6 | 19,7 | 22 | ‥ | 280 | 733 | 9,7 × 6,5 × 4,8 | 69 | |
| MQS27 × 36 | 2700 | 3600 | 18,5 | 20,5 | 39 | ‥ | 400 | 187,5 | 12 × 5,8 × 4 | 74 | |
| MQS27 × 40 | 2700 | 4000 | 20,5 | 20,24 | 38 | ‥ | 400 | 187,5 | 12,4 × 5,8 × 4,7 | 77 | |
| MQS27 × 60 | 2700 | 6000 | 34.34 | 19,5 | 53 | ‥ | 630 | 589 | 12 × 5,7 × 4,5 | 84 | |
| MQS29 × 41 | 2900 | 4100 | 26 | 19,34 | 42 | ‥ | 450 | 740 | 9,9 × 6,1 × 5,1 | 76,1 | |
| MQS31 × 64 | 3100 | 6400 | 43,7 | 18.3 | 56 | ‥ | 1000 | 167 | 15,2 × 6,98 × 5,8 | 141 | |
| MQS32 × 31 | 3200 | 3100 | 22,65 | 18.3 | 46,9 | ‥ | 500 | 167 | 13,9 × 7,3 × 6,0 | 109 | |
| MQS32 × 36 | 3200 | 3600 | 26.3 | 18.3 | 54 | ‥ | 630 | 167 | 14,3 × 7,3 × 6,0 | 116,94 | |
| MQS32 × 40 | 3200 | 4000 | 29,2 | 18,2 | 60 | ‥ | 710 | 980 | 14,7 × 7,3 × 6,0 | 121.4 | |
| MQS32 × 45 | 3200 | 4500 | 32,9 | 18.3 | 68,5 | ‥ | 800 | 167 | 15,2 × 7,3 × 5,9 | 126,23 | |
| MQS32 × 54 | 3200 | 5400 | 39.4 | 18.3 | 81,6 | ‥ | 1000 | 167 | 16,6 × 7,3 × 6,1 | 135.4 | |
| MQS36 × 45 | 3600 | 4500 | 41.4 | 17,25 | 86 | ‥ | 1000 | 167 | 13,5 × 7,3 × 6,3 | 153,1 | |
| MQS36 × 60 | 3600 | 6000 | 54 | 17.3 | 112 | Bờ rìa | 1400 | 167 | 15,5 × 8,3 × 6,3 | 190,6 | |
| MQS36 × 85 | 3600 | 8500 | 79 | 17.4 | 144 | ‥ | 1800 | 743 | 20 × 8,2 × 7,1 | 260,89 | |
| MQS40 × 60 | 4000 | 6000 | 69,8 | 16.0 | 126 | ‥ | 1500 | 200 | 17,4 × 9,34 × 7,5 | 215,5 | |
| MQS40 × 67 | 4000 | 6700 | 76 | 16.0 | 155 | ‥ | 1600 | 980 | 16 × 8,43 × 7,5 | 235,2 | |
| MQS40 × 13,5 | 4000 | 13500 | 157 | 16,5 | 280 | ‥ | 3300 | 980 | 24,2 × 9,9 × 7,8 |
284 / 375 |
Lót cao su |
(2)Bảng tính năng kỹ thuật của máy nghiền bi tràn Luo Mine
| Người mẫu | Đường kính xi lanh | Chiều dài xi lanh | Khối lượng hiệu quả | Tốc độ xoay | Tải trọng của phương tiện mài | Chế độ ổ đĩa | Động cơ |
Kích thước (Dài × Rộng × Cao) |
Trọng lượng xấp xỉ | Ghi chú | |
| Quyền lực | Rev | ||||||||||
| mm | mm | m3 | r / phút | t | kw | r / phút | m | t | |||
| MQY15 × 30 | 1500 | 3000 | 5 | 26,6 | 9 | Bờ rìa | 95 | 742 | 7,4 × 3,4 × 2,8 | 18,5 |
Cái trống người cho ăn |
| MQY15 × 36 | 1500 | 3600 | 5,7 | 26,6 | 10,6 | 95 | 742 | 8,0 × 3,4 × 2,8 | 17,22 | Lót cao su | |
| MQY18 × 61 | 1830 | 6100 | 13.4 | 24,5 | 24,6 | ‥ | 220 | 736 | 10,2 × 5,1 × 4,0 | 37.3 | |
| MQY21 × 30 | 2100 | 3000 | 9.4 | 22.1 | 15 | ‥ | 200 | 740 | 8,5 × 4,65 × 3 | 45 | |
| MQY24 × 30 | 2400 | 3000 | 12,2 | 21 | 22,5 | ‥ | 250 | 980 | 8,8 × 4,7 × 4,4 | 55 | |
