Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên: | Máy nghiền bi chế biến khoáng sản | Người mẫu: | Máy nghiền bi lưới ướt sê-ri MQS |
---|---|---|---|
Loại hình: | MQS40 × 13,5 | Khối lượng hiệu quả: | 157 m3 |
Tốc độ xoay: | 16,5 vòng / phút | Tình trạng: | Mới |
Tải trọng của phương tiện mài: | 280 tấn | Phân loại: | Nhà máy nghiền quặng |
Nguồn gốc: | Hà Nam, Trung Quốc | Sự bảo đảm: | 12 tháng |
Điểm nổi bật: | Máy nghiền bi xử lý khoáng,Máy nghiền bi ướt 280t,Máy nghiền bi lưới ướt khoáng |

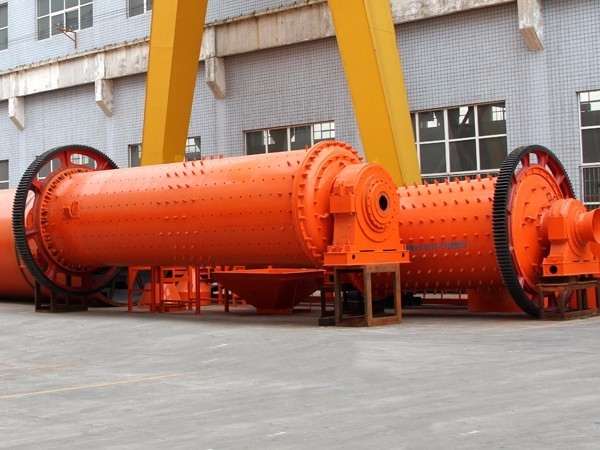

Máy nghiền bi xử lý khoáng sản Dòng MQS Máy nghiền bi lưới ướt của nhà máy nghiền quặng
1. Luo mỏ bi nghiền của Nhà máy nghiền quặngthông số kỹ thuật và mô hình như sau:
(1) Máy nghiền bi kiểu tràn: thông số kỹ thuật từ φ1,5x3,0 ~ φ8x13m, thể tích hiệu dụng 7,5 ~ 194,3m3 với nhiều cấu hình khác nhau của nhiều thông số kỹ thuật;
(2) Máy nghiền bi dạng lưới: thông số kỹ thuật từ φ1,2x2,4 ~ φ4x14m, thể tích hiệu dụng là 2,2 ~ 157m3 với nhiều cấu hình đa dạng về thông số kỹ thuật;
2. Các đặc tính kỹ thuật của máy nghiền bicủa Nhà máy nghiền quặng:
(1) Máy nghiền xi lanh áp dụng hình thức truyền của tờ rơi biên, truyền tâm, truyền cạnh chia lưới đa điểm và các kiểu truyền khác;Hình thức truyền động là động cơ không đồng bộ + hộp giảm tốc + bánh răng + bánh răng lớn và động cơ đồng bộ + ly hợp khí + bánh răng + bánh răng lớn;
(2) Việc sử dụng chung hai chế độ hỗ trợ ổ đỡ áp suất tĩnh và động, sử dụng các ổ trục tiếp xúc dòng 1200 tự đổi màu hoàn toàn khép kín, cũng có thể sử dụng rãnh trượt đơn, rãnh trượt kép hỗ trợ áp suất tĩnh và động hoặc đầy đủ hỗ trợ áp suất tĩnh;
(3) Bánh răng hở lớn áp dụng thiết kế tiêu chuẩn AGMA của Mỹ, được trang bị vỏ bánh răng làm kín đáng tin cậy, với thiết bị bôi trơn phun tự động glycerin;
(4) Xi lanh là bộ phận quan trọng của máy nghiền.Phân tích phần tử hữu hạn được thực hiện bằng máy tính để đảm bảo độ tin cậy khi sử dụng.
(5) Máy nghiền cỡ lớn và vừa được trang bị thiết bị dẫn động chậm;
(6) Máy nghiền cỡ lớn và vừa được trang bị trạm bôi trơn áp suất cao và thấp;
(7) Hệ thống điều khiển và bảo vệ thông qua điều khiển PLC.
3. Thông số sản phẩm củamáy nghiền bi của Nhà máy nghiền quặng
Bảng tính năng kỹ thuật của máy nghiền bi lưới ướt luo Mine
Người mẫu | Đường kính xi lanh | Chiều dài xi lanh | Khối lượng hiệu quả | Tốc độ xoay | Tải trọng của phương tiện mài | Chế độ ổ đĩa | Động cơ | Kích thước (L × W × H) |
Xấp xỉ trọng lượng |
Ghi chú | |
sức mạnh | Rev | ||||||||||
Đơn vị | mm | mm | m3 | r / phút | t | kw | r / phút | m | t | ||
MQS12 × 24 | 1500 | 3000 | 5 | 26,6 | 9 | Bờ rìa | 95 | 742 | 6,4 × 2,9 × 2,6 | 18 | Bộ nạp trống |
MQS15 × 15 | 1500 | 1500 | 2.3 | 29,2 | 4.8 | ‥ | 60 | 725 | 5,7 × 3,2 × 2,8 | 13,7 | |
MQS15 × 24 | 1500 | 2400 | 3.7 | 29,2 | 7.6 | ‥ | 90 | 730 | 6,9 × 3,3 × 2,8 | 16,5 | |
MQS15 × 30 | 1500 | 3000 | 4,6 | 26,6 | 10 | Bờ rìa | 90 | 742 | 7,6 × 3,4 × 2,8 | 19,5 | Lót cao su |
MQS21 × 30 | 2100 | 3000 | 9.4 | 22.1 | 20 | ‥ | 220 | 740 | 8,5 × 4,65 × 3 | 45 | |
MQS24 × 30 | 2400 | 3000 | 12,2 | 21 | 25 | ‥ | 250 | 980 | 8,8 × 4,7 × 4,4 | 55 | |
MQS24 × 70 | 2400 | 7000 | 26,66 | 21 | 54 | ‥ | 475 | 740 | 14,3 × 5,8 × 4,4 | 67 | Lót cao su |
MQS27 × 21 | 2700 | 2100 | 10,6 | 19,7 | 22 | ‥ | 280 | 733 | 9,7 × 6,5 × 4,8 | 69 | |
MQS27 × 36 | 2700 | 3600 | 18,5 | 20,5 | 39 | ‥ | 400 | 187,5 | 12 × 5,8 × 4 | 74 | |
MQS27 × 40 | 2700 | 4000 | 20,5 | 20,24 | 38 | ‥ | 400 | 187,5 | 12,4 × 5,8 × 4,7 | 77 | |
MQS27 × 60 | 2700 | 6000 | 34.34 | 19,5 | 53 | ‥ | 630 | 589 | 12 × 5,7 × 4,5 | 84 | |
MQS29 × 41 | 2900 | 4100 | 26 | 19,34 | 42 | ‥ | 450 | 740 | 9,9 × 6,1 × 5,1 | 76,1 | |
MQS31 × 64 | 3100 | 6400 | 43,7 | 18.3 | 56 | ‥ | 1000 | 167 | 15,2 × 6,98 × 5,8 | 141 | |
MQS32 × 31 | 3200 | 3100 | 22,65 | 18.3 | 46,9 | ‥ | 500 | 167 | 13,9 × 7,3 × 6,0 | 109 | |
MQS32 × 36 | 3200 | 3600 | 26.3 | 18.3 | 54 | ‥ | 630 | 167 | 14,3 × 7,3 × 6,0 | 116,94 | |
MQS32 × 40 | 3200 | 4000 | 29,2 | 18,2 | 60 | ‥ | 710 | 980 | 14,7 × 7,3 × 6,0 | 121.4 | |
MQS32 × 45 | 3200 | 4500 | 32,9 | 18.3 | 68,5 | ‥ | 800 | 167 | 15,2 × 7,3 × 5,9 | 126,23 | |
MQS32 × 54 | 3200 | 5400 | 39.4 | 18.3 | 81,6 | ‥ | 1000 | 167 | 16,6 × 7,3 × 6,1 | 135.4 | |
MQS36 × 45 | 3600 | 4500 | 41.4 | 17,25 | 86 | ‥ | 1000 | 167 | 13,5 × 7,3 × 6,3 | 153,1 | |
MQS36 × 60 | 3600 | 6000 | 54 | 17.3 | 112 | Bờ rìa | 1400 | 167 | 15,5 × 8,3 × 6,3 | 190,6 | |
MQS36 × 85 | 3600 | 8500 | 79 | 17.4 | 144 | ‥ | 1800 | 743 | 20 × 8,2 × 7,1 | 260,89 | |
MQS40 × 60 | 4000 | 6000 | 69,8 | 16.0 | 126 | ‥ | 1500 | 200 | 17,4 × 9,34 × 7,5 | 215,5 | |
MQS40 × 67 | 4000 | 6700 | 76 | 16.0 | 155 | ‥ | 1600 | 980 | 16 × 8,43 × 7,5 | 235,2 | |
MQS40 × 13,5 | 4000 | 13500 | 157 | 16,5 | 280 | ‥ | 3300 | 980 | 24,2 × 9,9 × 7,8 |
284 / 375 |
Lót cao su |
FQA
Q: Tại sao chúng tôi tin tưởng vào hợp tác công nghiệp zhongtai luoyang zhongtai:
A: 1. hơn 30 năm kinh nghiệm.
2.Chúng tôi là nhà cung cấp chuyên nghiệp hàng đầu về máy móc khai thác mỏ, máy móc xây dựng, máy đúc và các bộ phận rèn.
3. Tất cả các sản phẩm đều đạt chứng chỉ quản lý chất lượng ISO9901: 2000 và các chứng chỉ CE, ROHS.
Q: Thời gian giao hàng:
A: Thời gian dẫn bộ phận 1-2 tháng, máy móc 2-3 tháng.
Q: Điều khoản thanh toán:
A: Chấp nhận loại thanh toán: T / T, L / C, Western union, Tiền mặt.Đặt cọc 30% khi ký hợp đồng.Thanh toán đầy đủ thanh toán trước khi vận chuyển.
Q: chất lượng bảo hành?
A: Thời gian bảo hành: một năm đối với máy móc chính.Nếu có gì sai sót, chúng tôi sẽ tư vấn kỹ thuật và tìm giải pháp ngay lập tức.Đối với những bộ phận hao mòn, chúng tôi đảm bảo các bộ phận chất lượng cao để cung cấp lâu dài.
Q: Dịch vụ sau bán hàng?
A: Chúng tôi có thể cung cấp hướng dẫn kỹ thuật cho máy chạy thử nghiệm và bảo trì các bộ phận nếu người dùng cuối có nhu cầu.
