Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | Mới | Tên: | Máy mài ống |
|---|---|---|---|
| Vòng quay động cơ: | 740 vòng / phút | Công suất động cơ: | 570-4200 kw |
| Chế độ ổ đĩa: | Cạnh, trung tâm | Kích thước nguồn cấp dữ liệu: | ≤25mm |
| Sự bảo đảm: | 12 tháng | Phân loại: | Nhà máy nghiền quặng |
| Điểm nổi bật: | Nhà máy nghiền quặng khai thác,Nhà máy ống ống khai thác,Nhà máy ống ống nghiền quặng |
||

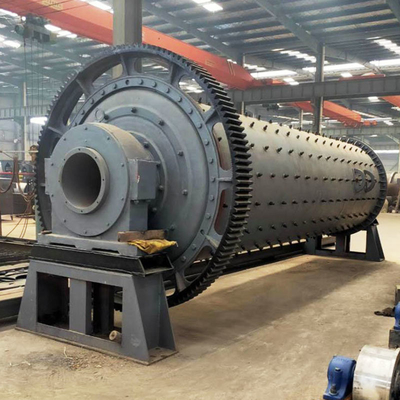

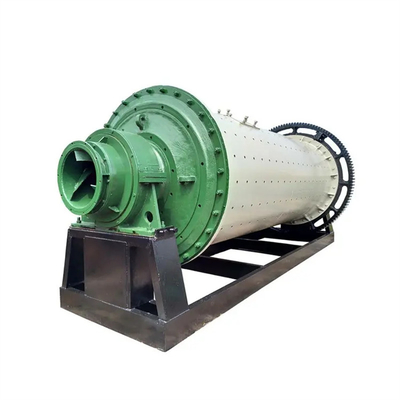

Thiết bị nhà máy khai thác Máy nghiền ống Máy nghiền quặng
1. Giới thiệu Máy mài ống nghiền Máy nghiền quặng
Máy nghiền ống là một thiết bị máy nghiền mịn rất quan trọng trong nền công nghiệp hiện đại.Năng lực sản xuất của nhà máy mài ống lớn là rất cao.Máy nghiền ống được sử dụng rộng rãi để nghiền xi măng và các vật liệu khác trong vật liệu xây dựng, luyện kim, chế biến khoáng sản, điện và công nghiệp hóa chất.Máy nghiền ống có đặc điểm là tỷ lệ nghiền lớn, công suất sản xuất lớn, khả năng thích ứng mạnh với vật liệu và dễ dàng thay thế các bộ phận bị mòn.
2. Đặc tính kỹ thuật của Máy nghiền quặng ống nghiền:
(1) Dạng truyền: truyền tâm và truyền biên (bao gồm cả kiểu chia lưới đa điểm của truyền cạnh).Máy nghiền lớn và vừa với ổ chậm.
(2) Chế độ đỡ của máy nghiền: kiểu ổ trục chính, kiểu guốc trượt kép và kiểu hỗn hợp (một đầu ổ trục chính, một đầu guốc trượt).Vòng bi và giá đỡ được xử lý bằng máy công cụ CNC.Ba giá đỡ được trang bị các thiết bị bôi trơn áp suất cao và thấp.
(3) Phần quay: thân xi lanh thông qua hàn tự động, đường hàn được kiểm tra siêu âm 100%, toàn bộ quá trình ủ sau khi hàn của thân xi lanh, loại bỏ hoàn toàn ứng suất hàn;Thân xi lanh sử dụng một máy công cụ đặc biệt lớn để lắp đặt chế biến thẻ, đảm bảo hiệu quả tính đồng trục của vòng trượt (ổ trục chính) ở cả hai đầu, để thiết bị có thể chạy trơn tru.
(4) Thiết bị nạp và xả: với trục rỗng hoặc ống dẫn động và các mối nối tĩnh và động khác với một con dấu đặc biệt, để đảm bảo không rò rỉ dầu, không rò rỉ tro.
(5) Kiểm soát hệ thống: toàn bộ hệ thống máy nghiền được điều khiển bằng PLC, có thể kiểm tra nhiệt độ và phát hiện rung động của tất cả các ổ trục và dầu bôi trơn của thiết bị hỗ trợ máy nghiền và bộ giảm tốc, đồng thời có thể thực hiện điều khiển chung máy tính với phòng điều khiển trung tâm.
3. Thông số sản phẩm của Nhà máy nghiền quặng
Thông số sản phẩm của máy nghiền ống
| SPEC (đường kính × chiều dài) | Rev (r / phút) |
Kích thước thức ăn (mm) | Năng lực sản xuất (t / h) | Tải trọng của phương tiện mài (t) |
Động cơ chính | Bánh răng giảm tốc chính | Trọng lượng (t) |
|||
| Loại hình | công suất (kw) | Rev (vòng / phút) | Loại hình | Tốc độ | ||||||
| φ2,2 × 11 | 20,91 | ≤25 | 15 ～ 17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5,6 | 92 |
| φ2,4 × 8 | 20,91 | ≤25 | 14 ～ 18 | 39,5 ～ 42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
| φ2,4 × 9 | 20,91 | ≤25 | 23 ～ 25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2,4 × 10 | 20,91 | ≤25 | 16 ～ 22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2,4 × 11 | 21 | ≤25 | 19 ～ 24 22 ～ 28 |
6265 | YR710-8 / 1180 | 710 | 740 | JDX630 | 5,6 | 125 |
| φ2,4 × 12 | 21 | ≤25 | 18 ～ 20 21 ～ 23 |
6365 | YR800-8 / 1180 | 800 | 740 | MBY710 | 6,3 | 127 |
| φ2,4 × 13 | 21 | ≤25 | 21 ～ 22 24 ～ 26 |
6668 | YR800-8 / 1180 | 800 | 740 | MBY710 | 6,3 | 131 |
| φ2,6 × 10 | 20,6 | ≤25 | 21 ～ 24 | 64 | YR800-8 / 1180 | 800 | 740 | JDX710 | 6,3 | 140 |
| φ2,6 × 13 | 20,6 | ≤25 | 28 ～ 31 | 81 | YR1000-8 / 1180 | 1000 | 740 | JDX800 | 6,3 | 158 |
| φ3,0 × 9 | 19,13 | ≤25 | 40 ～ 45 | 85 | YR1000-8 / 1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
| φ3 × 11 | 18,92 | ≤25 | 44 ～ 47 | 95 | YR1250-8 / 1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
| φ3 × 12 | 18,92 | ≤25 | 48 ～ 52 | 103 | YR1250-8 / 1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
| φ3 × 13 | 18,92 | ≤25 | 39 ～ 45 | 116max | YR1400-8 / 1430 | 1400 | 740 | JDX900 | 7.1 | 200,7 |
| φ3,2 × 11 | 18.3 | ≤25 | 45 ～ 48 | 112max | YR1600-8 / 1430 | 1400 | 740 | JDX900 | 7.15 | 213,6 |
| φ3,2 × 13 | 18,7 | ≤25 | 50 ～ 55 | 133max | YR1600-8 / 1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
| φ3,4 × 11 | 18 | ≤25 | 45 ～ 55 | 120max | YR1600-8 / 1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3,5 × 13 | 17 | ≤25 | 60 ～ 65 | 156max | YR2000-8 / 1730 | 2000 | 740 | TS130-A-F1 | 257,6 | |
| φ3,8 × 13 (Loại ổ trục chính) |
17 | ≤25 | 65 ～ 70 | 190 | YR2500-8 / 1730 | 2500 | 740 | JS130-C-F1 | 316 | |
| φ3,8 × 13 (Loại cạnh trượt) |
17 | ≤25 | 65 ～ 70 | 185 | YR2500-8 / 1730 | 2500 | 740 | DMG22 / 2500 | 313 | |
| φ4 × 13 | 16.3 | ≤25 | 78 ～ 80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
| φ4,2 × 11 (Loại ổ trục chính) |
15,8 | ≤25 | 100 ～ 110 | 182 ～ 190 | YR2800-8 / 17830 | 2800 | 740 | JS140-A-F1D | 350 | |
| φ4,2 × 13 (Loại ổ trục chính) |
15,2 | ≤25 | 110 ～ 120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 375 | |
| φ4,2 × 13 (Loại ổ trục chính) |
15,2 | ≤25 | 120 ～ 130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
| φ4,2 × 13 (Loại trượt trung tâm) |
15,2 | ≤25 | 110 ～ 120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
| φ4,6 × 14 | 15 | ≤25 | 100 ～ 115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 | |
