Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Máy nghiền hàm | Kích thước nguồn cấp dữ liệu tối đa: | 1200 mm |
|---|---|---|---|
| Kích thước nguồn cấp dữ liệu: | 150-1500 mm | Loại hình: | Máy nghiền đá |
| Dung tích: | 1-1000 t / h | Quyền lực: | 5,5-55 kw |
| Trọng lượng: | 0,9-122 t | Uasge: | Vật liệu xây dựng, hóa chất |
| Điểm nổi bật: | thiết bị nghiền đá,nhà máy nghiền đá |
||

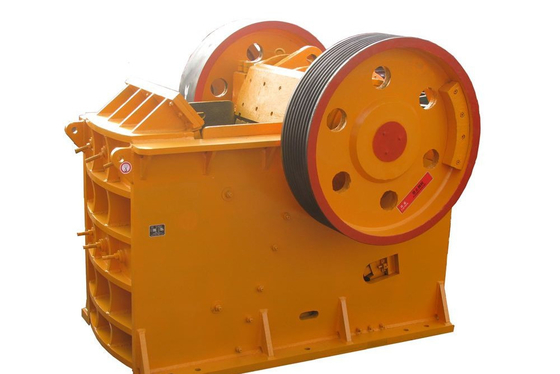

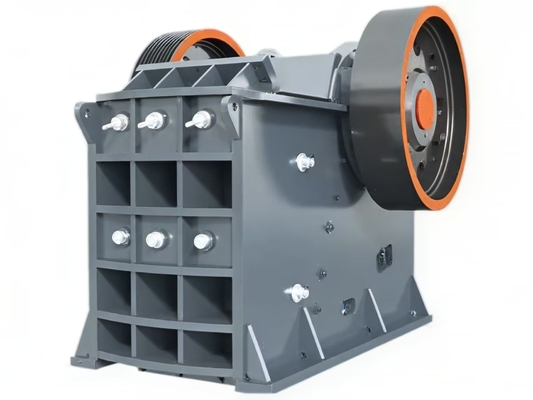

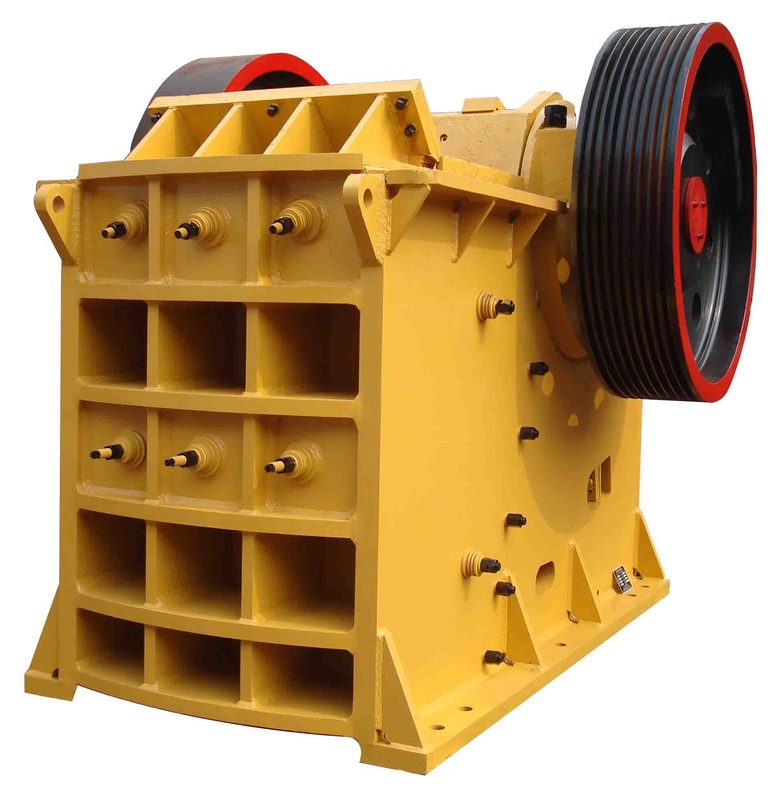

Máy nghiền đá Máy nghiền hàm
Ⅰ.Giới thiệu sản phẩm máy nghiền hàm (máy nghiền đá)
Dòng sản phẩm máy nghiền hàm được sử dụng rộng rãi trong các ngành công nghiệp khác nhau như khai thác mỏ, nấu chảy, xây dựng, đường cao tốc, đường sắt, thủy lợi và công nghiệp hóa chất.Nó có các đặc điểm là tỷ lệ nghiền lớn, hạt sản phẩm đồng đều, cấu trúc hợp lý, công việc đáng tin cậy, bảo trì thuận tiện, chi phí vận hành tiết kiệm, v.v.
Ⅱ.Tính năng của máy nghiền hàm(máy nghiền đá)
(1) Máy nghiền hàm có cấu trúc đơn giản và hoạt động đáng tin cậy.
(2) Máy nghiền hàm dễ bảo trì và vận hành kinh tế.
Ⅲ.Phạm vi ứng dụng của máy nghiền hàm(máy nghiền đá)
Máy nghiền hàm chủ yếu được sử dụng để nghiền cỡ trung bình các loại quặng và vật liệu rời.Máy nghiền hàm được sử dụng rộng rãi trong khai thác, nấu chảy, vật liệu xây dựng, đường bộ, đường sắt, thủy lợi và các ngành công nghiệp hóa chất.Cường độ nén tối đa của vật liệu nghiền là 320Mpa.
Ⅳ.Nguyên lý làm việc của máy nghiền hàm(máy nghiền đá)
(1) Máy này chủ yếu bao gồm khung, hàm di chuyển, trục lệch tâm, tấm hàm, tấm chuyển đổi và các bộ phận khác.Động cơ quay trục lệch tâm thông qua dây đai chữ V, để hàm chuyển động di chuyển theo rãnh điều chỉnh, để tách buồng nghiền.Vật liệu bên trong bị hỏng.
(2) Khung là một kết cấu thép đúc nguyên khối duy nhất.Thành trước của khung được trang bị các ngàm cố định được gắn chặt bằng bu lông hình nêm, và các tấm bảo vệ cạnh được lắp trên các thành bên trái và bên phải của buồng nghiền để ngăn chặn sự mài mòn của các thành bên khung..
(3) Hàm di động là một vật đúc bằng thép được tạo hình với một tấm hàm di động ở phía trước.Phần trên được treo trên khung bằng trục lệch tâm và ổ lăn, còn phần dưới được đỡ trên giá và tiếp xúc lăn với giá.Cả hai đầu của trục lệch tâm được trang bị bánh đà và ròng rọc.
| Người mẫu | Kích thước nguồn cấp dữ liệu (mm) |
Kích thước nguồn cấp dữ liệu tối đa (mm) |
Phạm vi điều chỉnh cổng xả (mm) |
Dung tích (thứ tự) |
Tốc độ trục lệch tâm (r / phút) |
Quyền lực (kw) |
Trọng lượng (t) |
Kích thước (mm) |
| PE-150 × 250 | 150 × 250 | 130 | 10-40 | 1-5 | 300 | 5.5 | 0,9 | 875 × 756 × 850 |
| PE-250 × 400 | 250 × 400 | 210 | 20-80 | 5-21 | 300 | 15 | 2,6 | 1450 × 1315 × 1296 |
| PE-400 × 600 | 400 × 600 | 350 | 40-100 | 16-65 | 275 | 30/37 | 6,5 | 1565 × 1732 × 1586 |
| PE-500 × 750 | 500 × 750 | 425 | 50-100 | 45-100 | 275 | 55 | 10.1 | 1890 × 1916 × 1870 |
| PE-600 × 900 | 600 × 900 | 500 | 65-160 | 90-180 | 250 | 55/57 | 15,5 | 2305 × 1840 × 2260 |
| PE-750 × 1060 | 750 × 1060 | 630 | 80-140 | 110-320 | 250 | 110 | 28 | 2450 × 2472 × 2840 |
| PE-800 × 1060 | 800 × 1060 | 650 | 100-200 | 140-350 | 250 | 110 | 28,5 | 2450 × 2556 × 2800 |
| PE-870 × 1060 | 870 × 1060 | 670 | 200-260 | 140-380 | 250 | 110 | 30,5 | 2660 × 2556 × 2800 |
| PE-900 × 1200 | 900 × 1200 | 750 | 100-200 | 180-360 | 250 | 132 | 50 | 3335 × 3182 × 3025 |
| PE-1000 × 1200 | 1000 × 1200 | 850 | 192-260 | 200-420 | 250 | 132 | 51 | 3435 × 3182 × 3025 |
| PEV1200 × 1300 | 1200 × 1300 | 1000 | 180-330 | 400-800 | 220 | 200 | 62 | 4538 × 2984 × 3959 |
| PE-1200 × 1500 | 1200 × 1500 | 1020 | 150-350 | 400-800 | 180 | 220 | 100,9 | 4200 × 3732 × 3025 |
| PE-1500 × 1800 | 1500 × 1800 | 1200 | 220-350 | 450-1000 | 180 | 280 | 122 | 5100 × 4700 × 4300 |
| PEX-250 × 1000 | 250 × 1000 | 210 | 25-60 | 16-52 | 330 | 30/37 | 6,5 | 1530 × 1992 × 1380 |
| PEX-250 × 1200 | 250 × 1200 | 210 | 25-60 | 20-60 | 330 | 37 | 7.7 | 1900 × 2192 × 1430 |
| PEX-300 × 1300 | 300 × 1300 | 250 | 25-90 | 20-90 | 330 | 55 | 11 | 1900 × 2192 × 1430 |
Giải thích ảnh
