Thông tin chi tiết sản phẩm:
Thanh toán:
|
tên sản phẩm: | Máy nghiền than không khí | Tình trạng: | Mới |
---|---|---|---|
Loại hình: | Nhà máy nghiền quặng | Đăng kí: | đá và vật liệu rời |
Sự bảo đảm: | 12 tháng | Uasge: | Vật liệu xây dựng, hóa chất |
Ngành ứng dụng: | Nhà máy xi măng, nhà máy thép, nhà máy hóa chất & lò đốt | Hải cảng: | QingDao, TianJian, ShangHai |
Trọng lượng: | 36-215t | Quyền lực: | 250-1400kw |
Nhà máy nghiền quặng Máy nghiền than không khí
Ⅰ.Đặc tính kỹ thuật của máy nghiền than hút gió (máy nghiền quặng)
(1) Các hình thức truyền động được sử dụng bởi máy nghiền trống bao gồm tờ rơi biên, truyền động trung tâm, truyền động cạnh chia lưới đa điểm, v.v.;các dạng truyền động bao gồm động cơ không đồng bộ + hộp giảm tốc + bánh răng + bánh răng lớn và động cơ đồng bộ + ly hợp khí + bánh răng + bánh răng lớn;
(2) Nói chung, phương pháp hỗ trợ của vòng bi chịu áp lực tĩnh và động ở cả hai đầu được áp dụng và sử dụng vòng bi 'kiểu rocker' 1200 tự căn chỉnh hoàn chỉnh.Hỗ trợ đầy đủ áp suất tĩnh;
(3) Bánh răng hở lớn được trang bị vỏ bánh răng kín và đáng tin cậy, và được trang bị thiết bị bôi trơn phun glycerin tự động;
(4) Xylanh là bộ phận quan trọng của máy nghiền và một máy tính được sử dụng để thực hiện phân tích phần tử hữu hạn trên đó để đảm bảo độ tin cậy khi sử dụng;
(5) Các doanh nghiệp vừa và lớn được trang bị thiết bị truyền động chậm;
(6) Các nhà máy lớn và vừa được trang bị các trạm bôi trơn áp suất cao và thấp;
(7) Hệ thống điều khiển và bảo vệ thông qua điều khiển PLC.
Ⅱ.Đặc điểm kỹ thuật và ý nghĩa của máy nghiền than hút gió (máy nghiền quặng)
φ4 × 8 + 3,5m = đường kính trong của hình trụ × chiều dài hiệu dụng của hình trụ + chiều dài thùng sấy
Ⅲ.Quá trình phát triển của nhà máy than quét khí (máy nghiền quặng)
Từ trước đây φ2,2m, φ2,8m, φ3m, φ3,2m, v.v., đến hiện tại φ3,8m, φ4m, v.v. Công suất thiết bị từ 500t / d, 700t / d, 1000t / d, 2500t / d, 5000t / ngày, 6000t / ngày.
Ⅳ.Nguyên lý làm việc của máy nghiền than hút gió (máy nghiền quặng)
Than thô được đưa vào thùng sấy của máy nghiền từ bộ chạy của thiết bị cấp liệu, và không khí nóng có nhiệt độ khoảng 350 ℃ cũng đi vào máy nghiền qua đường ống dẫn khí để làm khô than nguyên liệu và than khô. đi vào máy nghiền thông qua bảng phân vùng Xilô được nghiền nhỏ dưới tác động và mài của thân máy mài (bi thép).Đồng thời, khí được tạo thành bởi quạt hút đặc biệt sẽ đưa bột than đã nghiền ra khỏi máy nghiền thông qua thiết bị phóng điện.
Nhà máy nghiền quặng Các thông số kỹ thuật
Thông số kỹ thuật (đường kính × chiều dài) | Tốc độ quay (r / phút) |
Kích thước thức ăn (mm) | Công suất (t / h) | Tải trọng cơ thể mài mòn (t) |
Động cơ chính | Bộ giảm tốc chính | Trọng lượng (t) |
|||
Người mẫu | Công suất (kw) | Tốc độ quay (r / phút) | Người mẫu | Tốc độ | ||||||
φ2,2 × 4,4 | 22.4 | ≤25 | 8 ~ 9t / giờ | 18t | YRKK4501-6 | 250 | 986 | ZD60-11 | 6,3 | 36,7 |
φ2,2 × 5,8 | 22.4 | ≤25 | 5,5 ~ 7 | 23,5 ~ 25 | Y4005-8 | 280 | 750 | ZD70-10 | 5,6 | 45 |
φ2,4 × 4,75 | 21,2 | ≤25 | 14 | 22 ~ 24 | YR4501-8 | 315 | 740 | ZD60-8 | 4,5 | 49 |
φ2,4 × 4 + 2 | 20,2 | ≤25 | 10 ~ 11 | 19 | YRKK450-8 | 250 | 740 | ZDY355 | 4,5 | 60 |
φ2,4 × 4,5 + 2 | 20,2 | ≤25 | 10 ~ 12 | 20,8 | YRKK500-8 | 280 | 740 | JDX45 | 4,5 | 68 |
φ2,6 × (5,25 + 2,25) | 19,7 | ≤25 | 9 ~ 10 | 28 | YRKK500-8 | 400 | 740 | ZDY450 | 4,5 | 87.4 |
φ2,8 × (5 + 3) | 18,7 | ≤25 | 13 ~ 13,5 | 32 | Y5001-8 | 500 | 740 | JDX560 | 4,5 | 102 |
φ2,9 × 4,7 | 19.1 | ≤25 | 14 ~ 19 | 34.4 | YR560-8 | 500 | 743 | MBY560 | 5,6 | 79 |
φ2,5 × 3,9 | 21 | ≤25 | 14 | 21 | JR138-8 | 280 | 740 | ZD70-9 | 5 | 49,5 |
φ3 × (6,5 + 2,5) | 18.3 | ≤25 | 17 ~ 19 | 43 | YRKK5603-8 | 630 | 740 | MBY560 | 5 | 120 |
φ3,2 × 4,8 | 16,7 | ≤25 | 20 | 48 | YR630-8 | 630 | 740 | MBY560 | 5 | 118 |
φ3,2 × (6,5 + 2) | 16,9 | ≤25 | 20 | 50 | YRKK560-8 | 710 | 740 | JDX630 | 5 | 137 |
φ3,5 × 8 | 17,2 | ≤25 | 55 ~ 60 | 80 | YRKK710-8 | 1000 | 740 | MBY800 | 6,3 | 182 |
φ3,8 × (7,75 + 3,5) | 16,7 | ≤25 | 85 | 85 | YRKK710-8 | 1400 | 740 | JDX90-WX-2A | 5,6 | 215 |

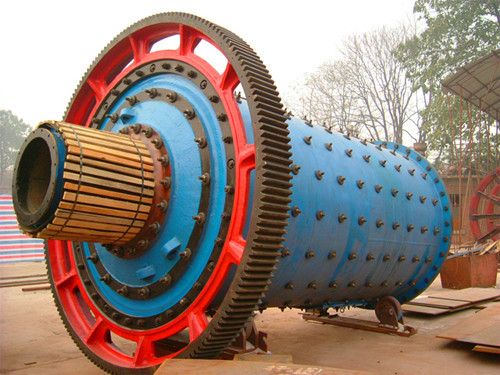

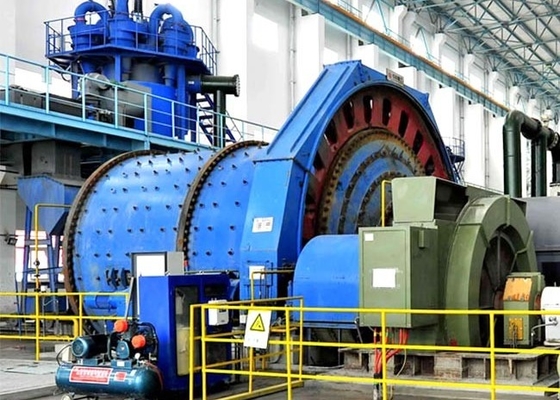

Nhà máy nghiền quặnggiải thích ảnh
