Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Nhà máy bi hưởng lợi | Tình trạng: | Mới |
|---|---|---|---|
| Loại hình: | Nhà máy nghiền quặng | Đăng kí: | đá và vật liệu rời |
| Sự bảo đảm: | 12 tháng | Uasge: | Vật liệu xây dựng, hóa chất |
| Ngành ứng dụng: | Nhà máy xi măng, nhà máy thép, nhà máy hóa chất & lò đốt | Hải cảng: | QingDao, TianJian, ShangHai |
| Điểm nổi bật: | Máy nghiền quặng bi Bene hưởng,Máy nghiền quặng tiêu chuẩn AGMA,Máy nghiền bi tiêu chuẩn AGMA |
||
Hưởng lợi Máy nghiền bi Máy nghiền quặng Điều khiển PLC Tiêu chuẩn AGMA của Mỹ
1. Thông số kỹ thuật và mô hình máy nghiền bi
(1) Máy nghiền bi tràn: nhiều thông số kỹ thuật với nhiều cấu hình khác nhau từ φ1,5x3,0 đến φ8x13m và thể tích hiệu dụng 7,5 đến 194,3m3;
(2) Máy nghiền bi kiểu lưới: nhiều thông số kỹ thuật với nhiều cấu hình khác nhau, từ φ1,2x2,4 đến φ4x14m và thể tích hiệu dụng từ 2,2 đến 157m3.
2. Các thông số kỹ thuật của máy nghiền quặng
| Người mẫu | Đường kính xi lanh (mm) | Chiều dài xi lanh (mm) | Khối lượng hiệu dụng (m3) | Tốc độ nghiền (r / phút) | Động cơ điện | Kích thước (L × W × H) (m) | |
Quyền lực | RPM (r / phút) | ||||||
| MQS12 × 24 | 1500 | 3000 | 5 | 26,6 | 95 | 742 | 6,4 × 2,9 × 2,6 |
| MQS15 × 15 | 1500 | 1500 | 2.3 | 29,2 | 60 | 725 | 5,7 × 3,2 × 2,8 |
| MQS15 × 24 | 1500 | 2400 | 3.7 | 29,2 | 90 | 730 | 6,9 × 3,3 × 2,8 |
| MQS15 × 30 | 1500 | 3000 | 4,6 | 26,6 | 90 | 742 | 7,6 × 3,4 × 2,8 |
| MQS21 × 30 | 2100 | 3000 | 9.4 | 22.1 | 220 | 740 | 8,5 × 4,65 × 3 |
| MQS24 × 30 | 2400 | 3000 | 12,2 | 21 | 250 | 980 | 8,8 × 4,7 × 4,4 |
| MQS24 × 70 | 2400 | 7000 | 26,66 | 21 | 475 | 740 | 14,3 × 5,8 × 4,4 |
| MQS27 × 21 | 2700 | 2100 | 10,6 | 19,7 | 280 | 733 | 9,7 × 6,5 × 4,8 |
| MQS27 × 36 | 2700 | 3600 | 18,5 | 20,5 | 400 | 187,5 | 12 × 5,8 × 4 |
| MQS27 × 40 | 2700 | 4000 | 20,5 | 20,24 | 400 | 187,5 | 12,4 × 5,8 × 4,7 |
| MQS27 × 60 | 2700 | 6000 | 34.34 | 19,5 | 630 | 589 | 12 × 5,7 × 4,5 |
| MQS29 × 41 | 2900 | 4100 | 26 | 19,34 | 450 | 740 | 9,9 × 6,1 × 5,1 |
| MQS31 × 64 | 3100 | 6400 | 43,7 | 18.3 | 1000 | 167 | 15,2 × 6,98 × 5,8 |
| MQS32 × 31 | 3200 | 3100 | 22,65 | 18.3 | 500 | 167 | 13,9 × 7,3 × 6,0 |
| MQS32 × 36 | 3200 | 3600 | 26.3 | 18.3 | 630 | 167 | 14,3 × 7,3 × 6,0 |
| MQS32 × 40 | 3200 | 4000 | 29,2 | 18,2 | 710 | 980 | 14,7 × 7,3 × 6,0 |
| MQS32 × 45 | 3200 | 4500 | 32,9 | 18.3 | 800 | 167 | 15,2 × 7,3 × 5,9 |
| MQS32 × 54 | 3200 | 5400 | 39.4 | 18.3 | 1000 | 167 | 16,6 × 7,3 × 6,1 |
| MQS36 × 45 | 3600 | 4500 | 41.4 | 17,25 | 1000 | 167 | 13,5 × 7,3 × 6,3 |
| MQS36 × 60 | 3600 | 6000 | 54 | 17.3 | 1400 | 167 | 15,5 × 8,3 × 6,3 |
| MQS36 × 85 | 3600 | 8500 | 79 | 17.4 | 1800 | 743 | 20 × 8,2 × 7,1 |
| MQS40 × 60 | 4000 | 6000 | 69,8 | 16.0 | 1500 | 200 | 17,4 × 9,34 × 7,5 |
| MQS40 × 67 | 4000 | 6700 | 76 | 16.0 | 1600 | 980 | 16 × 8,43 × 7,5 |
| MQS40 × 13,5 | 4000 | 13500 | 157 | 16,5 | 3300 | 980 | 24,2 × 9,9 × 7,8 |
3. Đặc tính kỹ thuật của máy nghiền bi
(1) Các hình thức truyền động được sử dụng bởi máy nghiền trống bao gồm tờ rơi biên, truyền động trung tâm, truyền động cạnh chia lưới đa điểm, v.v.;các dạng truyền động bao gồm động cơ không đồng bộ + hộp giảm tốc + bánh răng + bánh răng lớn và động cơ đồng bộ + ly hợp khí + bánh răng + bánh răng lớn;
(2) Nói chung, phương pháp hỗ trợ của vòng bi chịu áp lực tĩnh và động ở cả hai đầu được áp dụng và sử dụng vòng bi 'kiểu rocker' 1200 tự căn chỉnh hoàn chỉnh.Hỗ trợ đầy đủ áp suất tĩnh;
(3) Bánh răng hở lớn được thiết kế theo tiêu chuẩn AGMA của Mỹ, được trang bị vỏ bánh răng kín và chắc chắn, và được trang bị thiết bị bôi trơn phun tự động glycerin;
(4) Xylanh là bộ phận quan trọng của máy nghiền và một máy tính được sử dụng để thực hiện phân tích phần tử hữu hạn trên đó để đảm bảo độ tin cậy khi sử dụng;
(5) Các doanh nghiệp vừa và lớn được trang bị thiết bị truyền động chậm;
(6) Các nhà máy lớn và vừa được trang bị các trạm bôi trơn áp suất cao và thấp;
(7) Hệ thống điều khiển và bảo vệ thông qua điều khiển PLC.

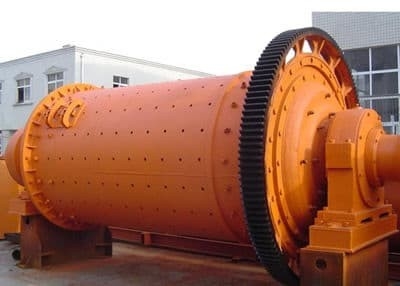

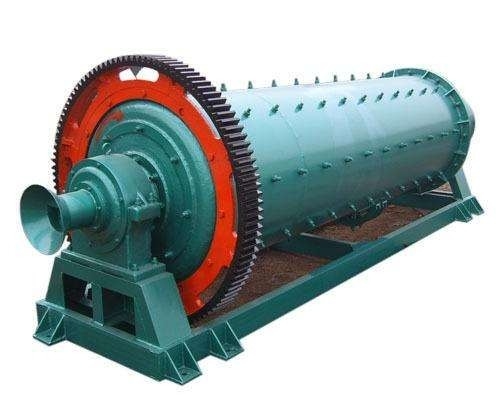

4. Thuyết minh ảnh nhà máy nghiền quặng
