Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Nhà máy nguyên liệu thô | Tình trạng: | Mới |
|---|---|---|---|
| Loại hình: | Nhà máy nghiền quặng | Đăng kí: | đá và vật liệu rời |
| Sự bảo đảm: | 12 tháng | Uasge: | Vật liệu xây dựng, hóa chất |
| Ngành ứng dụng: | Nhà máy xi măng, nhà máy thép, nhà máy hóa chất & lò đốt | Hải cảng: | QingDao, TianJian, ShangHai |
| Điểm nổi bật: | Máy nghiền bi quặng nguyên liệu,Máy nghiền bi quặng 220 T / D,Máy nghiền bi quặng 15T / D |
||
Nguyên liệu thô Máy nghiền quặng Đầu ra Máy nghiền 15-220 T / D Điều khiển PLC
1. Đặc điểm kỹ thuật và mô hình của máy nghiền nguyên liệu
Máy nghiền ống để sản xuất xi măng: Các thông số kỹ thuật của máy nghiền nguyên liệu và máy nghiền xi măng từ φ2,2x6,5 đến φ4,6 x 14,0m, với tổng số 46 thông số kỹ thuật.Sản lượng là 15 ～ 220 tấn / ngày.
2. Đặc tính kỹ thuật của máy nghiền nguyên liệu
(1) Các hình thức truyền động được sử dụng bởi máy nghiền trống bao gồm tờ rơi biên, truyền động trung tâm, truyền động cạnh chia lưới đa điểm, v.v.;các dạng truyền động bao gồm động cơ không đồng bộ + hộp giảm tốc + bánh răng + bánh răng lớn và động cơ đồng bộ + ly hợp khí + bánh răng + bánh răng lớn;
(2) Nói chung, phương pháp hỗ trợ của vòng bi chịu áp lực tĩnh và động ở cả hai đầu được áp dụng và sử dụng vòng bi 'kiểu rocker' 1200 tự căn chỉnh hoàn chỉnh.Hỗ trợ đầy đủ áp suất tĩnh;
(3) Bánh răng hở lớn được thiết kế theo tiêu chuẩn AGMA của Mỹ, được trang bị vỏ bánh răng kín và chắc chắn, và được trang bị thiết bị bôi trơn phun tự động glycerin;
(4) Xylanh là bộ phận quan trọng của máy nghiền và một máy tính được sử dụng để thực hiện phân tích phần tử hữu hạn trên đó để đảm bảo độ tin cậy khi sử dụng;
(5) Các doanh nghiệp vừa và lớn được trang bị thiết bị truyền động chậm;
(6) Các nhà máy lớn và vừa được trang bị các trạm bôi trơn áp suất cao và thấp;
(7) Hệ thống điều khiển và bảo vệ thông qua điều khiển PLC.
3. Các thông số kỹ thuật của nhà máy nghiền quặng
| KHÔNG. | Mô hình (m) | Công suất (t / h) | Cuộc cách mạng nhà máy | Kích thước thức ăn (mm) | Tải trọng cơ thể mài mòn | Khối lượng hiệu quả | Động cơ chính | Kích thước | Trọng lượng (T) | |||
| Công suất (kw) | Điện áp (V) | L | W | H | ||||||||
| 1 | Φ2,2 × 6,5 | 15-16 | 22 | ＜ 20 | 22 | 18 | 320 | 6000 | 12280 | 5390 | 4210 | 52 |
| 2 | Φ2,2 × 8 | 30 | 20,8 | ＜ 25 | 45 | 560 | 6000 | 17215 | 5564 | 4540 | 81 | |
| 3 | Φ2,2 × 11 | 22-25 | 21 | ＜ 25 | 56 | 36 | 630 | 6000 | 24080 | 4540 | 3229 | 106 |
| 4 | Φ2,2 × 11 | 22-25 | 21,5 | ＜ 25 | 40 ～ 45 | 43 | 500 | 6000 | 20020 | 6512 | 4960 | 105 |
| 5 | Φ2,2 × 13 | 29-30 | 21,5 | ＜ 25 | 60 | 43 | 630 | 6000 | 26183 | 4540 | 3229 | 118.4 |
| 6 | Φ2,2 × 13 | 24-25 | 21,5 | ＜ 25 | 60 | 43 | 630 | 6000 | 26079 | 4540 | 3520 | 113 |
| 7 | Φ2,2 × 13 | 40-46 | 19 | ＜ 25 | 65 | 50 | 800 | 6000 | 27540 | 4540 | 3415 | 134 |
| số 8 | Φ2,2 × 13 | 40 | 18,9 | ＜ 25 | 65 | 50 | 800 | 6000 | 27345 | 6040 | 3620 | 145 |
| 9 | Φ2,6 × 13 | 43-50 | 19.4 | ≤20 | 80 | 60 | 1000 | 10000 | 20973 | 5616 | 5675 | 152.3 |
| 10 | Φ2,6 × 13 | 43-50 | 19.4 | ≤20 | 80 | 60 | 1000 | 10000 | 20973 | 6507 | 5675 | 153 |
| 11 | Φ3 × 9 | 36-42 | 17,8 | ＜ 15 | 70-80 | 1000 | 6000 | 23285 | 5965 | 3878 | 136,6 | |
| 12 | Φ3 × 11 | 60-65 | 17.4 | ＜ 25 | 90-100 | 69 | 1250 | 6000 | 28000 | 5720 | 3672 | 180 |
| 13 | Φ3 × 12 | 55-58 | 17,7 | ＜ 20 | 95-100 | 76 | 1250 | 6000 | 30800 | 5720 | 3900 | 198,6 |
| 14 | Φ3,2 × 7 + 1,8 | 48-53 | 18 | ＜ 20 | 55-58 | 44,5 | 1000 | 6000 | 24700 | 5120 | 4230 | 167,5 |
| 15 | Φ3,2 × 10 | 55 | 17,83 | ＜ 20 | 65 | 44,5 | 1000 | 6000 | 5300 | 186,9 | ||
| 16 | Φ3,4 × 7 + 1,8 | 54 | 16,9 | ＜ 20 | 65 | 51,5 | 1000 | 6000 | 22075 + a | 5120 | 4230 | 184.4 |
| 17 | Φ3,4 × 7,5 + 1,8 | ～ 60 | 16,9 | ＜ 20 | 70 | 54,58 | 1250 | 6000 | 27180 | 5720 | 4230 | 214 ～ 217,5 |
| 18 | Φ3,5 × 10 | 75 | 16,69 | ＜ 20 | 80 | 64,6 | 1250 | 6000 | 25382 | 5802 | 4830 | 170 |
| 19 | Φ3,8 × 9 | 90-95 | 16,5 | ＜ 15 | 130 | 94 | 2000 | 6000 | 28521 | 550 | 5600 | 256.3 |
| 20 | Φ3,8 × 8,5 + 3,5 | ～ 90 | 16,5 | ＜ 20 | 100 | 89.4 | 1600 | 6000 | 32504 | 6770 | 6030 | 305,6 |
| 21 | Φ4,6 × 8,5 + 3,5 | 150 | 15 | ＜ 20 | 150 | 89.4 | 2800 | 21739 | 6990 | 9000 | 310,7 | |
| 22 | Φ4,6 × 10 + 3,5 | 190 | 15 | ＜ 25 | 190 | 157 | 3500 | 23599 | 6900 | 4630 | 352 ** | |
| 23 | Φ4,6 × 9,5 + 3,5 | 185 | 15,2 | ＜ 25 * | 175-180 | 148 | 3550 | 6000 | 22939 | 5239 | 7550 | 298 ** |
| 24 | Φ4,6 × 14 | 185-220 | 15 | 210 | 185 | 4200 | 23200 | 11934 | 6370 | 31 | ||
| * 95% đậu;** Không bao gồm truyền động và mài trọng lượng cơ thể | ||||||||||||
4. Giới thiệu cơ bản về nghiền nguyên liệu
Máy nghiền bi nguyên liệu chủ yếu được sử dụng để nghiền thành phẩm và nguyên liệu thô trong các nhà máy xi măng.Nó có thể được sử dụng để nghiền dòng hở và nó cũng thích hợp để nghiền dòng tuần hoàn kết hợp với máy tách bột.
Máy nghiền bi nguyên liệu có đặc điểm là khả năng thích ứng mạnh với nguyên liệu, sản xuất liên tục, tỷ lệ nghiền lớn, dễ dàng điều chỉnh độ mịn của sản phẩm nghiền.Nó có thể được sản xuất khô hoặc ướt, hoặc nó có thể được nghiền và sấy khô cùng một lúc.

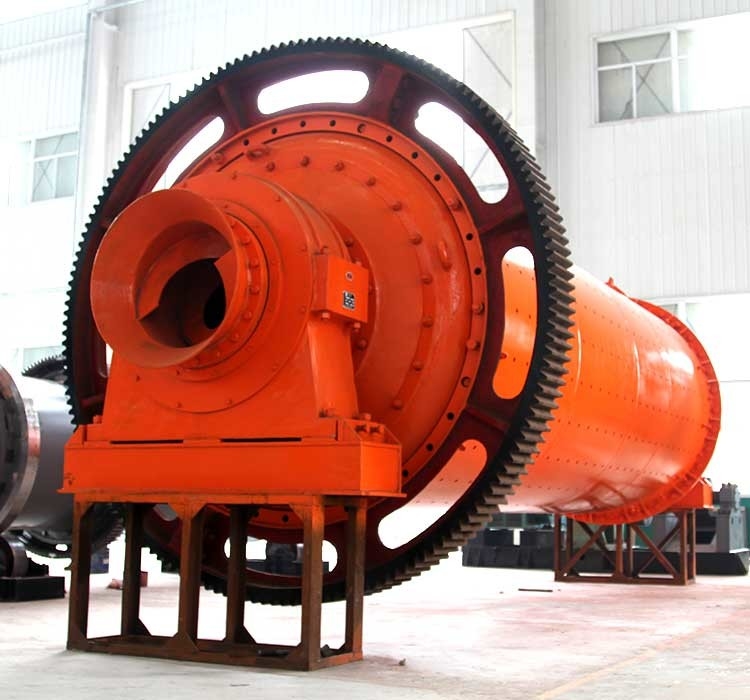

5.Giải thích ảnh nhà máy nghiền quặng
