Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | AG / SAG | Tình trạng: | Mới |
|---|---|---|---|
| Loại hình: | Nhà máy nghiền quặng | Đăng kí: | đá và vật liệu rời |
| Sự bảo đảm: | 12 tháng | Uasge: | Vật liệu xây dựng, hóa chất |
| Ngành ứng dụng: | Nhà máy xi măng, nhà máy thép, nhà máy hóa chất & lò đốt | Hải cảng: | QingDao, TianJian, ShangHai |
| Điểm nổi bật: | Máy nghiền quặng SAG,Máy nghiền quặng 5,5 × 8 |
||
Máy nghiền quặng AG / SAG Ф5,5 × 8,5m Điều khiển PLC Máy nghiền bi tràn
1.Nhà máy tự động |Thông số kỹ thuật và mô hình máy nghiền bán tự động
Nhà máy tự động |Máy nghiền bán tự động: Thông số kỹ thuật từ φ2.4x1.0 ~ φ12x11.0m, thể tích hiệu dụng 5.6 ~ 216m3 cấu hình đa dạng về thông số kỹ thuật.
2.Đặc tính kỹ thuật của máy nghiền tự động |nhà máy bán tự động
(1) Các hình thức truyền động được sử dụng bởi máy nghiền trống bao gồm tờ rơi biên, truyền động trung tâm, truyền động cạnh chia lưới đa điểm, v.v.;các dạng truyền động bao gồm động cơ không đồng bộ + hộp giảm tốc + bánh răng + bánh răng lớn và động cơ đồng bộ + ly hợp khí + bánh răng + bánh răng lớn;
(2) Nói chung, phương pháp hỗ trợ của vòng bi chịu áp lực tĩnh và động ở cả hai đầu được áp dụng và sử dụng vòng bi 'kiểu rocker' 1200 tự căn chỉnh hoàn chỉnh.Hỗ trợ đầy đủ áp suất tĩnh;
(3) Bánh răng hở lớn được thiết kế theo tiêu chuẩn AGMA của Mỹ, được trang bị vỏ bánh răng kín và chắc chắn, và được trang bị thiết bị bôi trơn phun tự động glycerin;
(4) Xylanh là bộ phận quan trọng của máy nghiền và một máy tính được sử dụng để thực hiện phân tích phần tử hữu hạn trên đó để đảm bảo độ tin cậy khi sử dụng;
(5) Các doanh nghiệp vừa và lớn được trang bị thiết bị truyền động chậm;
(6) Các nhà máy lớn và vừa được trang bị các trạm bôi trơn áp suất cao và thấp;
(7) Hệ thống điều khiển và bảo vệ thông qua điều khiển PLC.
3. Các thông số kỹ thuật của nhà máy nghiền quặng
| Người mẫu | Đường kính xi lanh (mm) |
Chiều dài xi lanh (mm) |
Khối lượng hiệu quả (m3) |
Tốc độ nghiền (r / phút) |
Cấu trúc nắp cuối | Phương thức chuyển khoản | Động cơ điện |
Kích thước (Dài × Rộng × Cao) (m) |
|
| Quyền lực (kW) |
Tốc độ quay (r / phút) |
||||||||
| MZ24 × 10 | 2400 | 1000 | 4,5 | 22 | bờ rìa | 55 | 740 | 7,8 × 3,5 × 3,3 | |
| MZ32 × 12 | 3200 | 1200 | 9.2 | 18,2 | hàn xì | 160 | 740 | 8 × 4,1 × 3,7 | |
| MZ40 × 14 | 4000 | 1400 | 16,6 | 17,6 | hàn xì | 250 | 735 | 11,5 × 5 × 4,7 | |
| MZ55 × 18 | 5500 | 1800 | 34,6 | 15 | vật đúc | 800 | 167 | 14,1 × 7 × 6,3 | |
| MZ64 × 33 | 6400 | 3300 | 107 | 12,8 | vật đúc | 2000 | 200 | 23 × 10,3 × 9 | |
| MZ75 × 25 | 7500 | 2500 | 107 | 11.4 | vật đúc | 2000 | 200 | 23 × 10,5 × 10 | |
| MZ85 × 40 | 8500 | 4000 | 225 | 102 | vật đúc | 4850 | 200 | 27 × 14,2 × 12,9 | |
4.Sản phẩm tiêu biểu của nhà máy tự động |nhà máy bán tự động
Máy nghiền bi tràn Ф5,5 × 8,5m;
Máy nghiền bi xuất khẩu Ф5,03 × 6,4m;
Ф4,27 × 6,1m nhà máy khai thác quy mô lớn xuất khẩu;
Máy nghiền bán tự động lớn nhất Φ8,53 × 3,96;
Máy nghiền bi tràn Ф5,5 × 8,5m;
Máy nghiền bi tràn Φ5,49 × 8,8m;
Máy mài tự mài Φ8,0 × 2,8 m.

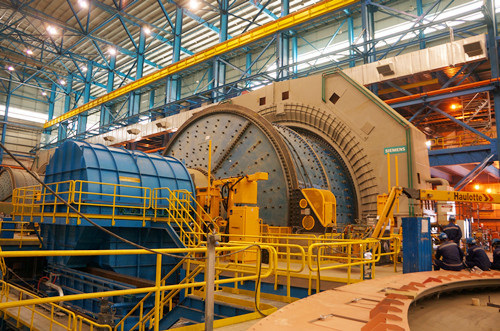

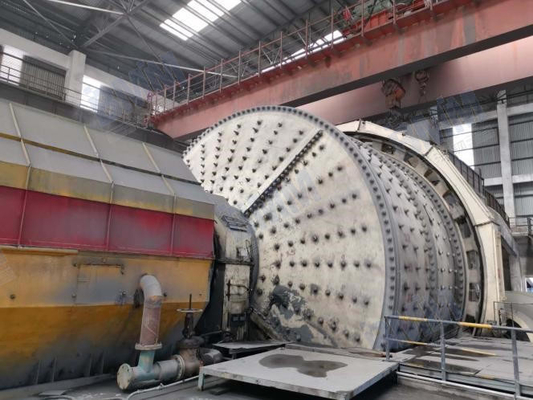

5.Giải thích ảnh nhà máy nghiền quặng
