Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Palăng ma sát nhiều dây | Tình trạng: | Mới |
|---|---|---|---|
| Loại hình: | Vận chuyển Máy nâng | Đăng kí: | đá và vật liệu rời |
| Sự bảo đảm: | 12 tháng | Uasge: | Vật liệu xây dựng, hóa chất |
| Ngành ứng dụng: | Nhà máy xi măng, nhà máy thép, nhà máy hóa chất & lò đốt | Hải cảng: | QingDao, TianJian, ShangHai |
Palăng xích ma sát đa dây Điều khiển mạng máy nâng
1. Đặc tính kỹ thuật của tời kéo mỏ
(1) Nhiều loại cuộn khác nhau được sử dụng: tích phân, hai thùy và bốn thùy;
(2) Rãnh dây của tang trống thông qua rãnh dây xoắn ốc gia công, rãnh dây đường đứt đoạn hoặc rãnh dây xoắn ốc được ép bởi lớp lót gỗ và lớp lót nhựa, và thiết bị chuyển tiếp dây thép được đặt giữa các dây thừng;
(3) Phanh đĩa sau xi lanh được sử dụng, và điều khiển khớp điện-thủy lực được áp dụng;trạm thủy lực được chia thành hai loại: áp suất trung bình và áp suất thấp và trung bình và áp suất cao.Trạm thủy lực trung bình và áp suất thấp có hai loại là phanh không đổi lực hãm điện và phanh hai cấp độ trễ thủy lực;trạm thủy lực trung bình và cao áp có hai dạng là phanh hai giai đoạn giảm tốc không đổi và hãm mômen hãm không đổi.Trạm thủy lực có thể được trang bị cảm biến áp suất và rơ le áp suất;
(4) Trục chính và trục quay được nối với nhau bằng mặt phẳng có momen ma sát lớn;
(5) Thiết bị giám sát tín hiệu bao gồm bộ mã hóa quang điện, máy tự điều chỉnh góc và máy phát tốc độ tốc độ thấp của Chile có các chức năng giám sát và bảo vệ hoàn hảo như chạy quá tốc độ, vòng tua máy, lỗi chỉ báo độ sâu, mòn giày phanh và mỏi lò xo;
(6) Bàn điều khiển có hai dạng: loại tích hợp và loại tách rời, tất cả đều sử dụng đèn tín hiệu tích hợp, thiết bị điện đáng tin cậy và tay cầm vận hành tích hợp mới, và có chỉ báo độ sâu kỹ thuật số và chỉ báo độ sâu dạng vít và kỹ thuật số như Chỉ báo độ sâu tích hợp hệ thống được trang bị các mặt bàn đặc biệt như TV công nghiệp hoặc máy tính và máy in;
(7) Thiết bị bánh xe bầu trời sử dụng cấu trúc hàn tích hợp hoặc hai thùy, và được hỗ trợ bởi các ổ lăn và đệm ma sát bằng polyvinyl clorua hoặc nylon được lắp trên vành bánh xe;
(8) Nó có thể được trang bị hệ thống chẩn đoán và điều khiển mạng tời kéo mìn.
2. Truyền đạt các thông số kỹ thuật của máy vận thăng
| Người mẫu | Đường kính bánh xe dẫn hướng | Dây thừng | Tốc độ nâng tối đa | Hộp giảm tốc | Trọng lượng dịch chuyển của bộ phận quay (trừ động cơ và bánh xe dẫn hướng) | Trọng lượng dịch chuyển bánh xe dẫn hướng |
Kích thước (Dài × Rộng × Cao) |
|||||
| Lực kéo tĩnh tối đa | Sự chênh lệch sức căng tĩnh tối đa | Đường kính tối đa với bánh xe dẫn hướng | Đường kính tối đa không có bánh xe dẫn hướng | khoảng cách | ||||||||
| m | kN | mm | bệnh đa xơ cứng | Người mẫu | Tốc độ | t | t | m | ||||
| JKM-1,3 × 4 (Ⅰ) E | 100 | 25 | 16,5 | 200 | 5 | XP550 | 11,5 | 2.1 | 6,4 × 6,5 × 1,6 | |||
| JKM-1,6 × 4 (Ⅰ) E | 150 | 40 | 19,5 | số 8 | XP560 | 7,35 10,5 11,5 |
4 | 6,4 × 7 × 1,75 | ||||
| JKM-1,85 × 4 (Ⅰ) E | 210 | 60 | 23 | 10 | XP800 | 5,8 | 7 × 7,5 × 2,02 | |||||
| JKM-2 × 4 (Ⅰ) E | 2 | 230 180 |
65 55 |
20 | 24 | 10 | XP800 | 5,7 | 7 × 8 × 2,2 | |||
| JKM-2,25 × 4 (Ⅰ) E | 2 | 215 | 65 | 22 | 28 | 10 | XP800 | 6,5 | 1,39 | 7,4 × 8 × 2,3 | ||
| JKM-2,8 × 4 (Ⅰ) E | 2,5 | 335 | 100 | 28 | 250 | 14 | XP1000 | 9.1 | 2,48 | 8,5 × 10 × 2,65 | ||
| JKM-2,8 × 4 (Ⅱ) E | P2H630 | 10 | 2,48 | 7,5 × 8,5 × 2,65 | ||||||||
| JKM-2,8 × 6 (Ⅰ) E | 2,5 | 500 | 140 | 28 | 14 | XP1120 | 15,8 | 3,69 | 8 × 8,5 × 2,68 | |||
| JKM-2,8 × 6 (Ⅱ) E | P2H800 | 17,8 | 3,69 | 7,5 × 8,5 × 2,68 | ||||||||
| JKM-2,8 × 6 (Ⅲ) E | 14 | 3.7 | 7,5 × 8 × 2,7 | |||||||||
| JKM-3,25 × 4 (Ⅰ) E | 3 | 450 | 140 | 32 | 300 | 14 | XP1120 | 7,35 10,5 11,5 |
13,36 | 2,72 | 8,9 × 8,9 × 2,98 | |
| JKM-3,25 × 4 (Ⅱ) E | P2H800 | 15,74 | 2,72 | 8,5 × 8,7 × 2,98 | ||||||||
| JKM-3,5 × 6 (Ⅰ) E | 3 | 790 | 220 | 35 | 300 | 14 | XP1250 | 22,85 | 4.06 | 11,5 × 9,2 × 3,15 | ||
| JKM-3,5 × 6 (Ⅱ) E | P2H900 | 25,6 | 4.06 | 10,5 × 9,2 × 3,15 | ||||||||
| JKM-3,5 × 6 (Ⅲ) E | 21 | 4.06 | 8 × 9 × 3,2 | |||||||||
| JKM-4 × 4 (Ⅰ) E | 3.2 | 690 | 180 | 39,5 | 300 | 14 | XP1250 | 7,35 10,5 11,5 |
18,5 | 4.1 | 9 × 10 × 3,63 | |
| JKM-4 × 4 (Ⅱ) E | P2H900 | 24,7 | 4.1 | 9 × 10 × 3,63 | ||||||||
| JKM-4 × 4 (Ⅲ) E | 16 | 4.1 | 7,5 × 9 × 3,63 | |||||||||
| JKM-4 × 6 (Ⅲ) E | 3.2 | 1030 | 270 | 39,5 | 300 | 22 | 6,5 | 9 × 9 × 3,63 | ||||
| JKM-4,5 × 6 (Ⅲ) E | 3.6 | 1330 | 340 | 45 | 300 | 16 | 30 | 10 | 12 × 9,5 × 3,9 | |||
| JKM-5 × 6 (Ⅲ) E | 4 | 1600 | 420 | 50 | 300 | |||||||
3. Ưu điểm của tời kéo mỏ ma sát nhiều dây
(1) Tải trọng do một số dây cáp chịu, đường kính của dây nhỏ và kích thước của thiết bị nhỏ.Nghĩa là, dưới cùng một quy cách đường kính, sức nâng lớn;
(2) Dây cáp đặt trên trục cuốn không bị ảnh hưởng bởi công suất của dây, phù hợp với giếng sâu;
(3) Quán tính nhỏ, tiêu thụ năng lượng thấp trong cùng một đầu ra;
(4) Khi két bị kẹt hoặc cán quá có thể bị trượt tránh làm đứt dây dây;
(5) Khả năng đứt dây đồng thời là nhỏ và có thể không cung cấp bộ chống rơi;
(6) Có thể sử dụng cùng một số lượng dây xoắn trái và xoắn phải để bù lại xu hướng xoắn lỏng lẻo và tránh áp lực của tai chứa lên bồn chứa.

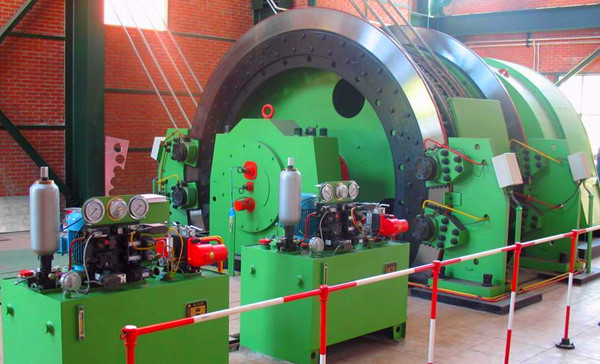

4. Thuyết minh ảnh máy vận thăng
