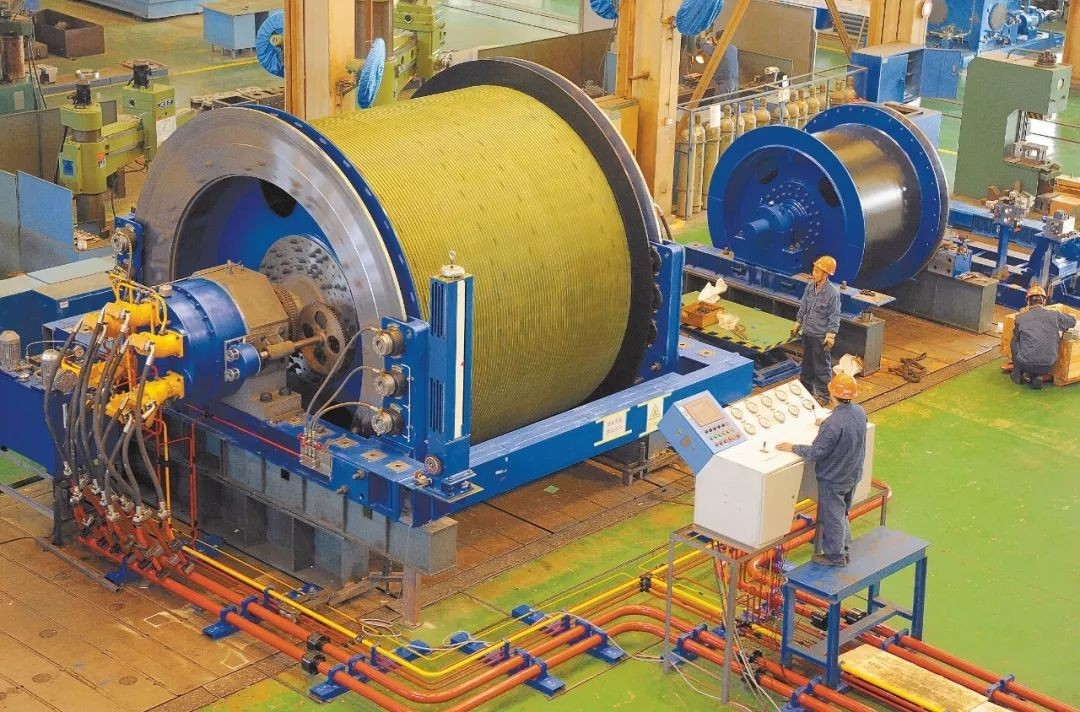

Palăng chống cháy nổ thủy lực Vận chuyển Máy nâng Đường kính cuộn 2500 Mm

Palăng chống cháy nổ thủy lực Vận chuyển Máy nâng Đường kính cuộn 2500 Mm

1. Giới thiệu cơ bản về tời kéo mặt đất chống nổ thủy lực

(1) Loại sản phẩm JT (K) YB- * × * Tời và tời chống nổ thủy lực dòng J sử dụng động cơ không đồng bộ lồng sóc chống cháy nổ để điều khiển máy bơm thủy lực biến thiên hai chiều và dẫn động nhiều động cơ thủy lực tốc độ cao để quay thông qua các mạch kín.Trục quay được dẫn động quay nhờ bộ giảm tốc.

(2) Đánh dấu ví dụ:

a) Đường kính trục quay 2500 mm, chiều rộng trục quay 2000 mm, truyền động giảm tốc, tỷ lệ điện thủy lực, điều khiển PLC, màn hình hiển thị độ sâu kỹ thuật số Palăng chống cháy nổ thủy lực trống đơn được đánh dấu là: JKYB- 2,5 × 2,0J (BP) Máy nổ thủy lực- vận thăng bằng chứng;

b) Đường kính trục quay 1600 mm, chiều rộng trục quay 1200 mm, bộ truyền động giảm tốc, điều khiển thủy lực, hiển thị chỉ báo độ sâu cơ khí.Tời kéo chống cháy nổ thủy lực hai tang trống được đánh dấu là: 2JTYB- 1,6 × 1,2J.

2. Truyền đạt các thông số kỹ thuật của máy vận thăng

3. Ứng dụng và giới thiệu sản phẩm của tời kéo nâng đầu nổ thủy lực

Tời kéo và tời chống nổ thủy lực dòng JT (K) YB- * × * XP được sử dụng để nâng và hạ người và vật liệu trong những trường hợp có chứa khí nổ như hỗn hợp khí mê-tan và than cám., tích hợp chất lỏng của các sản phẩm mới.Hiện tại có hai dòng tiêu chuẩn là xi lanh đơn và xi lanh đôi, cùng 18 thông số kỹ thuật tiêu chuẩn của sản phẩm, ngoài ra còn có thể mở rộng thêm các thông số kỹ thuật phi tiêu chuẩn theo nhu cầu của người sử dụng.Chế độ truyền động chính của sản phẩm sử dụng động cơ chống cháy nổ để điều khiển trực tiếp bơm biến áp cao, truyền động nhiều động cơ thủy lực định lượng và động cơ thủy lực biến thiên thông qua mạch kín thủy lực, sau đó dẫn động trục chính và trục quay quay qua hộp giảm tốc hành tinh để hoàn thành các điều kiện làm việc khác nhau của quá trình nâng.

4. Tính năng kỹ thuật của sản phẩm tời kéo chống cháy nổ thủy lực

(1) Hiệu suất chống cháy nổ tốt;

(2) Hiệu suất điều chỉnh tốc độ vô cấp ổn định và hiệu suất vận hành tốc độ thấp;

(3) Hiệu quả tiết kiệm năng lượng là rõ ràng: do sử dụng bộ truyền động thủy lực vòng kín nên hệ thống luôn ở trạng thái sinh công và phanh trong điều kiện hạ thấp, hiệu quả tiết kiệm năng lượng là rõ ràng.So với tời thủy lực động cơ tốc độ thấp, tời thủy lực điều khiển động cơ thủy lực tốc độ cao có hiệu suất truyền động cao, tiết kiệm năng lượng tốt;

(4) Thay đổi linh hoạt các thông số kỹ thuật, phù hợp hợp lý và có nhiều chỗ để lựa chọn: các thông số tỷ số tốc độ của bộ giảm tốc có thể được lựa chọn hợp lý theo các tải và tốc độ khác nhau, để các thông số của bơm thủy lực và động cơ thủy lực có thể được tối ưu hóa phù hợp, và động cơ biến đổi bơm biến đổi được thông qua.Chế độ điều chỉnh tốc độ (động cơ thủy lực tốc độ thấp không thể) có thể thực hiện các điều kiện vận hành tốc độ thấp tải nhẹ và tải nặng, và phát huy hết công suất của thiết bị.So với sơ đồ động cơ thủy lực tốc độ thấp, lực kéo hoặc tốc độ có thể được tăng lên dưới cùng một công suất;trong khi lực kéo lớn nhất và tốc độ tối đa như nhau, công suất lắp đặt có thể giảm, có thể tiết kiệm điện;

(5) Cấu trúc nhỏ gọn và khối lượng nhỏ có thể tiết kiệm năng lượng Chi phí xây dựng buồng: Do kết nối trực tiếp giữa hộp giảm tốc hành tinh và trục chính, và kết nối trực tiếp giữa động cơ thủy lực tốc độ cao và hộp giảm tốc bánh răng hành tinh, chiều dọc trục của máy chính ngắn, hệ thống thủy lực được bố trí gọn gàng nên kết cấu gọn, khối lượng nhỏ.Tiết kiệm chi phí cơ sở hạ tầng buồng;

(6) Thiết bị có tuổi thọ cao, phụ tùng thay thế tiêu chuẩn dễ mua và giá thành rẻ, khối lượng công việc bảo dưỡng nhỏ và chi phí vận hành toàn diện thấp.So với sơ đồ động cơ thủy lực tốc độ thấp, động cơ thủy lực tốc độ cao là thành phần thủy lực tiêu chuẩn với hiệu suất ổn định, tuổi thọ cao, dễ dàng mua sắm, giá rẻ và giảm khối lượng công việc bảo trì.Mặc dù đầu tư một lần cao nhưng chi phí vận hành toàn diện thấp;

(7) Thao tác nhạy bén, đơn giản và thuận tiện: Chỉ cần sử dụng một tay cầm để hoàn thành toàn bộ quá trình vận hành của tời, thao tác nhạy bén, chính xác, đơn giản và đáng tin cậy;

(8) Hiệu suất khởi động tải nặng trên dốc ổn định, an toàn và đáng tin cậy;

(9) Độ an toàn và độ tin cậy cao khi vận hành: So với sơ đồ truyền động cơ thủy lực tốc độ thấp và mô-men xoắn cao, tời thủy lực công suất cao được điều khiển bởi động cơ thủy lực tốc độ cao có độ an toàn và độ tin cậy cao, và chưa từng có tai nạn "xe thể thao";

(10) Hoàn thiện các biện pháp bảo vệ an toàn, phù hợp với các yêu cầu của "Quy định An toàn Mỏ than" (ấn bản 2001) và các yêu cầu của các dấu hiệu an toàn than: sản phẩm được trang bị quá tải, quá tốc độ, quá tải, dưới- điện áp, giảm tốc, khe hở phanh guốc, khóa liên động vị trí số 0, độ sâu Các thiết bị bảo vệ an toàn như báo hỏng, báo động dây lỏng, báo động quá nhiệt, báo mức chất lỏng và phanh khẩn cấp.Tuân thủ các yêu cầu của "Quy định an toàn mỏ than" và các yêu cầu của biển báo an toàn than;

(11) Nó có hiệu suất phanh an toàn tốt và độ tin cậy của phanh tốt: mạch phanh thủy lực được điều khiển bởi van áp suất có chức năng cài đặt riêng biệt việc giảm tốc độ phanh khi nâng tải nặng và hạ tải nặng.Nó không chỉ có thể đảm bảo rằng việc nâng tải nặng không làm lỏng dây, mà còn đảm bảo rằng việc hạ tải nặng đáp ứng các yêu cầu giảm tốc của các quy định an toàn và có hiệu suất phanh thứ cấp tốt.
