Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Bộ lọc đĩa dòng GPY | Tình trạng: | Mới |
|---|---|---|---|
| Loại hình: | Thiết bị đầm quặng | Đăng kí: | đá và vật liệu rời |
| Sự bảo đảm: | 12 tháng | Uasge: | Vật liệu xây dựng, hóa chất |
| Ngành ứng dụng: | Nhà máy xi măng, nhà máy thép, nhà máy hóa chất & lò đốt | Hải cảng: | QingDao, TianJian, ShangHai |
| Đường kính đĩa: | 2700 mm | Công suất động cơ chính: | 2,2-4 kw |
| Tốc độ khuấy: | 73 vòng / phút | Số lượng quạt lọc trên mỗi khay: | 10 chiếc |
| Điểm nổi bật: | Bộ lọc đĩa 120M2,Bộ lọc đĩa 40M2,Bộ lọc đĩa kiểu cánh khuấy |
||
Dòng GPY Bộ lọc đĩa Thiết bị đầm quặng Máy khuấy kiểu cánh khuấy
1. Mục đích
Bộ lọc đĩa dòng GPY chủ yếu được sử dụng để khử nước các vật liệu hạt mịn như than sạch tuyển nổi 0 ~ 0,5mm và than đá, và cũng có thể được sử dụng để tách rắn-lỏng trong luyện kim, công nghiệp hóa chất, dầu khí và xử lý nước thải.
2. Nguyên lý làm việc
Quá trình lọc của lọc đĩa là: dưới tác dụng của sự chênh lệch áp suất do bơm chân không tạo thành bánh lọc dạng hạt trên vải lọc, pha lỏng được đưa qua bánh lọc và vải lọc để đạt được dạng rắn. -tách mực, bánh bột lọc cho vào khu vực sấy khô.Hầu hết nước được loại bỏ, và sau đó nó đi vào khu vực xả đáy.Khí nén được tạo ra bởi quạt gió thổi ra một phần của bánh lọc trên đĩa lọc, và phần còn lại của bánh lọc được thải ra bởi máy gạt, quá trình này được hoàn thành trong một chu kỳ.
3. Các thông số kỹ thuật của Thiết bị đầm quặng
| Các thông số cơ bản | Đơn vị / Đặc điểm kỹ thuật | GPY-40 | GPY-60 | GPY-80 | GPY-100 | GPY-120 |
| Khu vực lọc | m2 | 40 | 60 | 80 | 100 | 120 |
| Đường kính đĩa | mm | 2700 | ||||
| Số đĩa | chiếc | 4 | 6 | số 8 | 10 | 12 |
| Số lượng quạt lọc trên mỗi khay | chiếc | 10 | ||||
| Tốc độ trục chính | r / phút | 1-0.167 | 0966-0.215 | |||
| Công suất động cơ chính | Kw | 2,2 | 4 | |||
| Tốc độ khuấy | r / phút | 73 | ||||
| Công suất động cơ khuấy | Kw | 2,2 | 4 | |||
| Kích thước hạt thức ăn | Hàm lượng các hạt nhỏ hơn 0,063mm không quá 35-40% | |||||
4. Các tính năng chính
(1) Thiết bị truyền dẫn có cấu trúc nhỏ gọn, hoạt động tin cậy và điều chỉnh tốc độ vô cấp;
(2) Được trang bị khớp nối hạn chế mô-men xoắn, có vai trò bảo vệ quá tải và đảm bảo sự hoạt động an toàn và tin cậy của động cơ chính;
(3) Trục trung tâm là một kết cấu hàn, có trọng lượng nhẹ, độ cứng tốt, độ bền cao và dịch chuyển dịch lọc lớn.Ống lót là vật liệu composite SP, có trọng lượng nhẹ và chống mài mòn;
(4) Tấm nhựa hình quạt kiểu điểm sao mới được áp dụng, có trọng lượng nhẹ, độ bền cao, kỵ nước tốt, tỷ lệ mở cao, khử nước và khử bánh tốt, độ ẩm bánh lọc thấp, tuổi thọ lâu dài, chống ăn mòn và thuận tiện cho việc trang trí;
(5) Vải lọc được dệt bằng dây thép không gỉ, có tác dụng lọc tốt, độ ẩm bánh lọc thấp, tỷ lệ loại bỏ bánh cao và tuổi thọ lâu dài;
(6) Hộp nhồi đệm kiểu cánh khuấy kiểu cánh khuấy được sử dụng, cho phép trục máy khuấy nổi ở một mức độ nhất định, hiệu quả làm kín tốt và các bộ phận làm kín dễ thay thế;
(7) Việc sử dụng kết hợp giữa thổi khí tức thời và thiết bị dỡ cạp lơ lửng không chỉ có tốc độ dỡ tải cao (lên đến 90%), mà máy cạp có thể lắc lư với đĩa lọc và đĩa lọc ở trạng thái chịu lực tốt , giảm tải cho máy chủ;
(8) Ngoài những ưu điểm trên, các sản phẩm dòng GPY20-120 mới được thiết kế theo kích thước của móng và cổng dỡ hàng, thuận tiện cho việc cải tạo nhà xưởng cũ và đổi mới thiết bị.

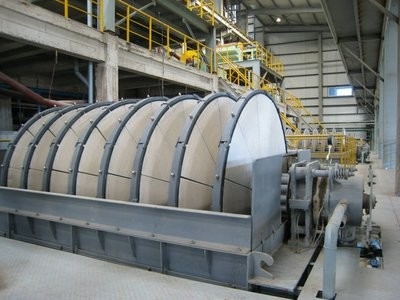

5. Giải thích ảnh về Thiết bị Dressing Ore
