Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | máng xoắn ốc | Tình trạng: | Mới |
|---|---|---|---|
| Loại hình: | Thiết bị đầm quặng | Đăng kí: | đá và vật liệu rời |
| Sự bảo đảm: | 12 tháng | Uasge: | Vật liệu xây dựng, hóa chất |
| Ngành ứng dụng: | Nhà máy xi măng, nhà máy thép, nhà máy hóa chất & lò đốt | Hải cảng: | QingDao, TianJian, ShangHai |
| Làm nổi bật: | Vật liệu số lượng lớn Máng xoắn ốc trọng lực,Máng xoắn ốc không trọng lực di chuyển,Máng xoắn ốc cấu hình thuận tiện |
||
Thiết bị đầm quặng xoắn ốc không có bộ phận chuyển động Cấu hình thuận tiện
1. Phạm vi ứng dụng của máng xoắn
Nó phù hợp để phân loại sắt, thiếc, vonfram, tantali, niobi, vàng, than đá, monazit, rutil, zircon và các khoáng chất kim loại và phi kim loại khác với đủ trọng lượng riêng.
2. Các thông số kỹ thuật của Thiết bị đầm quặng
| Người mẫu | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
| Đường kính ngoài (mm) | 1200 | 900 | 600 | 400 | |
| Cao độ (mm) | 900, 720, 540 | 675, 540, 405 | 450, 360, 270 | 240, 180 | |
| Tỷ lệ khoảng cách đến đường kính (bước / đường kính) | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,6, 0,45 | |
| Độ nghiêng bên (độ) | 9 ° | 9 ° | 9 ° | 9 ° | |
| Tối đa mỗi đơn vị | 4 | 4 | 3 | 2 | |
| Số lượng đầu xoắn ốc đã lắp đặt | 0,3-0,0,03 | 0,3-0,0,03 | 0,2-0,02 | 0,2-0,02 | |
| Kích thước quặng thức ăn (mm) | 25-55 | 25-55 | 25-55 | 25-55 | |
| Nồng độ cho ăn (%) | 4-6 | 2-3 | 0,8-1,2 | 0,15-0,2 | |
| Đường kính | L (mm) | 1360 | 1060 | 700 | 460 |
| W (mm) | 1360 | 1060 | 700 | 460 | |
| H (mm) | 5230 | 4000 | 2600 | 1500 | |
| Trọng lượng (kg) | 600 | 400 | 150 | 50 | |
3. Nguyên lý làm việc của máng xoắn
Dải phân cách được đặt tự do trên chữ thập (hoặc giá ba chân) của bàn đỡ.Bột giấy đồng nhất được đưa từ từ lên bề mặt của rãnh xoắn ốc thông qua rãnh cấp liệu được lắp ở đầu cuối của rãnh xoắn ốc để phân loại.Phần cuối của rãnh xoắn được trang bị rãnh chặn sản phẩm kiểu khối van, rãnh này chia các sản phẩm đã phân loại thành ba (hoặc bốn) cấp theo hướng xuyên tâm.Chiều rộng cắt của mỗi sản phẩm có thể được thay đổi bằng cách điều chỉnh vị trí của khối van.Gầu thu gom sản phẩm là một hình trụ hình khuyên đồng tâm, có chức năng thu gom và xuất các dòng quặng nhiều đầu bị chặn lại một cách riêng biệt.Tiết diện của máng xoắn, sự thay đổi độ dốc của đường cong đặc biệt thích hợp cho việc tuyển chọn vật liệu hạt mịn.Thiết bị chế biến khoáng sản có ưu điểm là cấu tạo đơn giản, không có bộ phận chuyển động, trọng lượng nhẹ, không gây tiếng ồn, cấu hình, lắp đặt và bảo trì thuận tiện.
4. Đặc điểm cấu tạo của máng xoắn
Máng xoắn bằng nhựa gia cố bằng sợi thủy tinh bao gồm sáu bộ phận: máng nạp, bộ nạp quặng, rãnh xoắn ốc, rãnh chặn sản phẩm, gầu thu gom sản phẩm và giá đỡ rãnh (bao gồm cả chữ thập hoặc chân máy).Rãnh xoắn được tạo thành bởi các mảnh xoắn là thành phần chính.Các mảnh xoắn ốc được làm bằng nhựa gia cường sợi thủy tinh (glass fibreeld plastic) và được kết nối với nhau bằng bu lông.Bề mặt được chọn của rãnh xoắn ốc có một lớp chống mài mòn được đúc sẵn.Các thiết bị chế biến khoáng sản có ưu điểm là trọng lượng nhẹ, chắc chắn và bền.Phần trên của rãnh xoắn được bố trí bộ nạp quặng nhiều ống và phân bố đều quặng, dễ điều khiển.

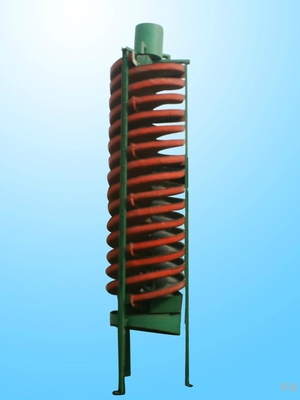

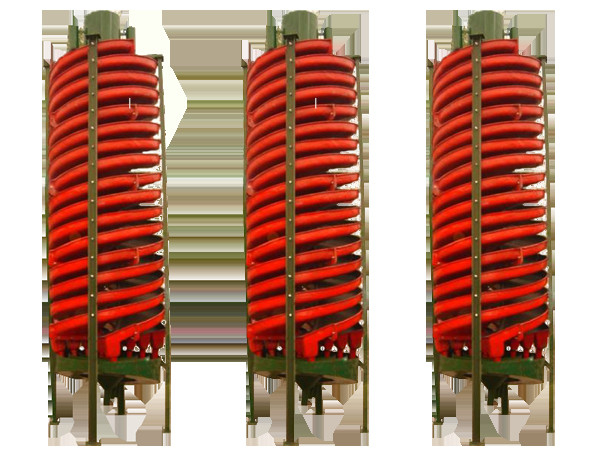

5. Giải thích ảnh về Thiết bị Dressing Ore
