Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Đồ gá hạt lớn | Tình trạng: | Mới |
|---|---|---|---|
| Loại hình: | Thiết bị đầm quặng | Đăng kí: | đá và vật liệu rời |
| Sự bảo đảm: | 12 tháng | Uasge: | Vật liệu xây dựng, hóa chất |
| Ngành ứng dụng: | Nhà máy xi măng, nhà máy thép, nhà máy hóa chất & lò đốt | Hải cảng: | QingDao, TianJian, ShangHai |
| Đột quỵ: | 0-26 mm | Vùng màn hình: | 0,015-2,7 m² |
| Trọng lượng: | 130-2000 kg | Quyền lực: | 0,55-1,5 kw |
| Điểm nổi bật: | Đồ gá có màng ngăn hạt lớn,Đồ gá có màng ngăn hạt 12mm,Bộ tách Jigging hình màng 12mm |
||
Thiết bị đầm hạt lớn Jig quặng Kích thước thức ăn tối đa 12mm
1. Giới thiệu cơ bản về đồ gá
Đồ gá màng gầu đôi được chia thành hai loại: loại máy bên trái và loại bề mặt đồ gá bên phải.Đồ gá này là một sàng cố định.Nó phù hợp để tách quặng kim loại, chẳng hạn như sa khoáng chứa vonfram và vàng, quặng thiếc chọn lọc, v.v. Nó có thể được sử dụng cho cả vật liệu hạt mịn và hạt thô.Trong trường hợp phân loại sa khoáng riêng lẻ, kích thước hạt tối đa là 12mm.
2. Các thông số kỹ thuật của Thiết bị đầm quặng
| Người mẫu |
Khu vực màn hình (m²) |
Kích thước hạt cho ăn (mm) |
Dung tích (thứ tự) |
Cú đánh (mm) |
Tuôn ra (lần / phút) |
Thêm nước (tấn giờ) |
Áp lực nước (kg / cm²) |
Động cơ chính |
Trọng lượng (Kilôgam) |
|
| Người mẫu | Công suất (KW) | |||||||||
| 100 × 150 Đồ gá màng | 0,015 | -3 | 0,018-0,6 | - | 420 | - | 1-1,5 | Y80L-4 | 0,55 | 130 |
| Đồ gá màng ngăn đôi 300 × 450 | 0,27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1,5 | Y90S-4 | 1.1 | 745 |
| Đồ gá hình nón di chuyển xuống 1000 × 1000 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0,6-2 | Y100L-6 | 1,5 | 1700 |
| Đồ gá hình nón có màng ngăn di chuyển xuống 370 × 360 | 0,274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
| Đồ gá cơ hoành di chuyển bên hình thang bằng da công nghiệp | 2,7 | -3 | 12,5-37,5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
| 670 × 920Jig | 1,44 | 4-8 | 7-10 | 18-24 | 240-300 | |||||
3. Cấu trúc và Hướng dẫn Sử dụng
Cấu tạo của đồ gá màng xô kép LTS300 × 450 được cấu tạo bởi các bộ phận chính như thân máy, thiết bị truyền động, bộ phận tách nước, màng ngăn và khóa vòi.Nó được chia thành hai phần, khu vực đồ gá và khu vực cơ hoành.Quá trình đồ gá được thực hiện bởi sự khuấy động của môi trường (nước) do chuyển động lên xuống của pittông của màng ngăn cao su.Động cơ truyền động cho ròng rọc lớn quay qua dây đai chữ V, do đó thanh nối trên trục lệch tâm chuyển động lên xuống, và tay quay nối với thanh truyền này cũng chuyển động lên xuống.Có hai thanh kết nối khác trên cánh tay rocker để kết nối màng chắn cao su, để màng loa có thể chuyển động qua lại lên xuống.Tập thể dục, uốn nắn.
Theo kích thước hạt của quặng được xử lý, thời gian hành trình của thanh nối có thể được thay đổi và có thể lựa chọn các hành trình khác nhau để có được hiệu quả uốn tốt nhất.Cách thay đổi hành trình là thay ròng rọc nhỏ.Có hai nhịp: 322 lần / phút;420 lần / phút.Phương pháp lựa chọn hành trình là nới lỏng vít định vị và đai ốc, rút chốt định vị và xoay vị trí tương đối giữa ống bọc điều chỉnh lệch tâm và trục lệch tâm.Có 11 nét khác nhau (0-25,3mm).
Vì một sàng được thêm vào phía trên sàng làm việc, máy gá có thể được sử dụng để xử lý các vật liệu có kích thước hạt không đồng đều.(Lưu ý: sàng này có thể không được cung cấp theo yêu cầu của đơn đặt hàng) Sau khi quặng thô đã chọn được đưa đến buồng định hình, các hạt quặng được phân tầng trong môi trường theo trọng lượng riêng do sự kích động của màng ngăn;các hạt quặng mịn và nặng lọt qua khe hở giữa các hạt tầng nhân tạo Và tại lỗ sàng, các hạt quặng thô và nhẹ (khoáng) ở lớp trên được dòng môi chất cuốn đến cửa xả ở cuối sàng, vì khoang đồ gá phía sau thấp hơn khoang đồ gá phía trước.50mm, do đó, các hạt quặng nhẹ tràn qua tấm đuôi của khoang trước và đi vào khoang sau, và được gá lại.Chiều cao của tấm đuôi có thể được điều chỉnh theo yêu cầu để kiểm soát lượng quặng thải ra.Nước cốt trong gầu chứa được đường ống xả thải ra ngoài thường xuyên.
Người thụ hưởng đồ gá là hoạt động phân loại rãnh sâu.Nó sử dụng nước như một phương tiện thụ hưởng và sử dụng sự khác biệt về trọng lượng riêng của các khoáng chất đã chọn để phân loại để phân loại.Máy gá hầu hết là loại có màng ngăn, hành trình và số lượng hành trình dựa trên trọng lượng riêng của các khoáng chất đã chọn., có thể được điều chỉnh linh hoạt, được sử dụng rộng rãi trong việc thụ hưởng trọng lực của vonfram, thiếc, vàng sa khoáng, hematit, limonite, mangan, titan, antimon, chì, tantali, niobi và các kim loại khác.
4. Phạm vi áp dụng của đồ gá
Có nhiều mô hình đồ gá.AM30 Jig là đồ gá hạt lớn.Được sử dụng rộng rãi trong việc thụ hưởng trọng lực của vonfram, thiếc, vàng sa khoáng, hematit, limonite, mangan, titan, antimon, chì, tantali, niobi và các kim loại khác.Theo yêu cầu của người dùng, chúng tôi có thể sản xuất LTP34 / 2, LTA55 / 2, LTA1010 / 2, LTC-69/2, 2LTC79 / 4, 2LTC-912/4 và các mẫu đồ gá khác.
6109 Đồ gá hình thang Đồ gá hình thang có công suất xử lý 20-30T mỗi giờ.
Đồ gá sóng răng cưa JT1070-2 có ưu điểm là tiết kiệm nước, năng lượng và cải thiện việc thu hồi các hạt mịn và khoáng chất.Nó được sử dụng rộng rãi trong nấu chảy vonfram, thiếc, vàng, sắt, mangan, titan, adze, crom, lưu huỳnh và các hợp kim khác nhau.Khai thác xỉ kim loại, v.v.
Máy gá LTA-1010/2 chủ yếu được sử dụng để chế biến vonfram, thiếc, antimon và các loại quặng khác ở người thụ hưởng.
Máy gá LTP34 / 2 được sử dụng rộng rãi trong đồ gá thừa vonfram, thiếc, vàng, sắt, chì, kẽm, mangan và các kim loại nặng khác.

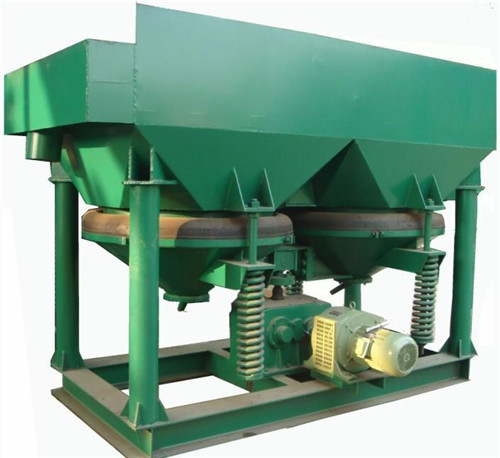

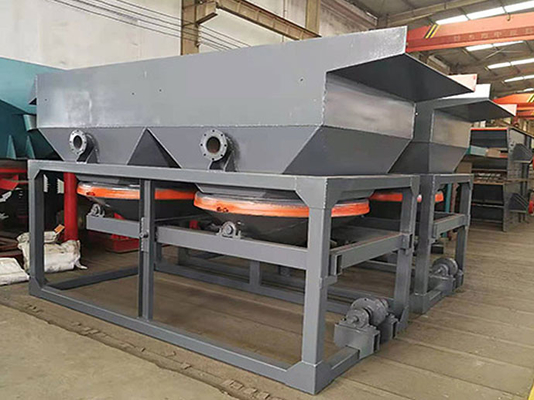

5. Giải thích ảnh về Thiết bị Dressing Ore
