Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Người mẫu: | Bánh răng, bánh răng | độ cứng: | 210~250HB |
|---|---|---|---|
| Ứng dụng: | Xi măng, điện, luyện kim, hóa chất | Quá trình sản xuất: | Trống, Gia công thô, Chấn thương do tác nhân, Chuẩn hóa tiền xử lý |
| THÔNG SỐ KỸ THUẬT: | tùy chỉnh | Sự bảo đảm: | 12 tháng |
| phân loại: | Bánh răng Mill | Nâng cao: | Khả năng chuyên chở cao và vận hành êm ái |
| Làm nổi bật: | Khả năng chuyên chở cao Mill Girth Gear,Mill Girth Gear Custom,Mill Girth Gear vận hành trơn tru |
||

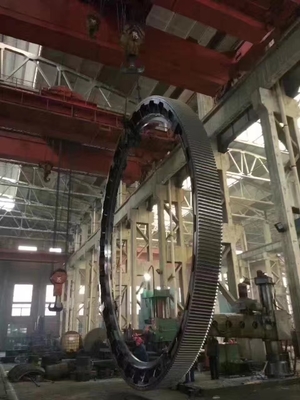

Big Kiln Girth Gear Ring Mill Girth Gear và Mill Pinion Gear
1. Yêu cầu kỹ thuật của vành răng lớncho thiết bị chu vi nhà máy
(1) Quá trình tiền xử lý bề mặt trước khi tôi được chuẩn hóa và độ cứng phải là HB210 ~ 250;Các tính chất cơ học là giới hạn cường độ Rb690MPa, giới hạn chảy Rs490MPa, độ giãn dài d511%, giảm diện tích w25%, giá trị độ bền va đập Ak30J.Làm cứng cảm ứng răng, độ cứng HRC50 ~ 55;Độ sâu cứng hiệu quả 3 ~ 5mm.
(2) Toàn bộ quá trình kiểm tra siêu âm phải được thực hiện và chất lượng bên trong phải đáp ứng các yêu cầu phụ được quy định trong tiêu chuẩn GB7233-87;Kiểm tra hạt từ tính của bánh răng và phi lê chuyển tiếp, chất lượng phải đáp ứng các yêu cầu tiêu chuẩn GB / T9444-88.
(3) Các góc bo tròn chưa đúc R5~R10.
(4) Vát mép cả hai đầu và cạnh dọc theo chiều rộng răng.Vành răng lớn do hai nửa vành răng liên kết bằng bu lông cường độ cao thành một vành răng nguyên vẹn, mặt khớp phải ở tâm của đáy răng.
2. Thông số sản phẩm nhẫn lớncho thiết bị chu vi nhà máy
| Vòng bánh răng lớn |
⑴GS42CrMo4 thép đúc hợp kim (tiêu chuẩn doanh nghiệp) HB 220 ~ 240 Cấu trúc nửa, tấm loại Y. (3) răng xiên. (4) Cơ cấu niêm phong và căn chỉnh hợp lý. |
⑴ Tinh luyện bên ngoài lò luyện thép nóng chảy (thổi argon và xử lý chân không RH). (2) Công nghệ treo cát khuôn nguội đặc biệt được áp dụng để đảm bảo mật độ đúc và răng. (3) Điều trị thường hóa (công nghệ độc quyền) đảm bảo độ cứng bề mặt răng. (4) Sau khi mài thô, giải phóng lão hóa, sửa chữa bề mặt khớp, sau đó cán mịn ⑸ độ chính xác của bếp tự chế. |
⑴ Tính chất cơ học và thành phần hóa học của phôi đúc (tiêu chuẩn kiểm soát nội bộ). (2) Phát hiện vết nứt siêu âm sau khi gia công thô. ⑶ hoàn thiện một nửa, hoàn thiện kiểm tra siêu âm và kiểm tra hạt từ tính. (4) Kiểm tra hạt từ tính bề mặt răng, kiểm tra độ cứng. ⑸ Kiểm tra dung sai của biên dạng răng. ⑹ Kiểm tra tổng thể không tải trước khi giao hàng, kiểm tra độ chính xác ăn khớp của bánh răng lớn và nhỏ. |
3. Quy trình sản xuất vòng răng lớncho thiết bị chu vi nhà máy
(1) Trống
Phôi đúc thép được cung cấp bởi Nhà máy rèn và đúc nặng của CITIC Heavy Industry Machinery Co., LTD.Nó được triển khai theo tiêu chuẩn gb11352-89.Đổ khuôn, nấu chảy, rót, đập hộp, làm sạch và trang bị vật đúc theo yêu cầu của quy trình đúc;Trong quá trình kiểm tra và nghiệm thu, phôi thép đúc phải được kiểm tra theo bản vẽ và yêu cầu kỹ thuật, và quy trình sẽ được đưa xuống sau khi được nghiệm thu theo tiêu chuẩn JB / T6402-92.
(2) Gia công thô
Vẽ các đường theo yêu cầu của bản vẽ và dành phụ cấp xử lý, căn chỉnh, kết nối, xử lý vòng tròn bên trong và bên ngoài, bề mặt khớp phay, khoan và các quy trình khác.
(3) Thương tật do đại lý
Kiểm tra siêu âm phải được thực hiện trên toàn bộ và chất lượng bên trong phải đáp ứng các yêu cầu phụ của tiêu chuẩn GB7233-87.
(4) Bình thường hóa tiền xử lý
Nửa vòng được chuẩn hóa và tôi luyện theo cặp để cung cấp vi cấu trúc tốt cho quá trình tôi bề mặt tiếp theo.Và theo yêu cầu của bản vẽ để kiểm tra biến dạng của nửa vòng bánh răng sau khi xử lý nhiệt.
4. Trường hợp giới thiệu bánh răng vòng lớn

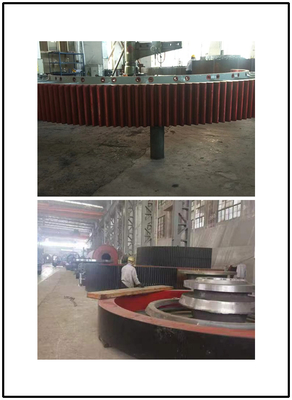

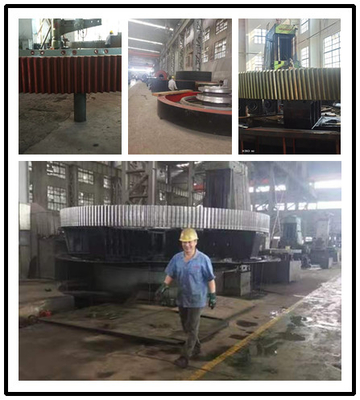

(1) Bánh răng vòng lớn nhất Trung Quốc -- bánh răng vòng lớn nhất thế giới sắp ra khỏi dây chuyền lắp ráp tại Luoyang Zhongxin Heavy Machinery Group Co., LTD., Tỉnh Hà Nam.Chiếc nhẫn có đường kính 9,936 mét, đường kính trong 7,950 mét và tổng trọng lượng 80 tấn.Đầu ngoài của vòng được lót bằng 274 chiếc răng cao 0,9 mét.
(2) Công ty TNHH Máy móc hạng nặng Citic đã ký hợp đồng sản xuất với Tập đoàn Gang thép Vũ Hán để sản xuất lò thiêu kết viên oxy hóa lớn nhất thế giới cho tập đoàn này.Là một phần quan trọng của lò thiêu kết, quá trình xử lý bánh răng vòng lớn thu hút sự chú ý.Trước đây, vòng xử lý máy móc hạng nặng Citic có đường kính tối đa là 8,8 mét.Việc sản xuất thành công vòng bánh răng lớn của Công ty TNHH Gang thép Vũ Hán đã đạt được một bước đột phá quan trọng khác trong lịch sử gia công vòng bánh răng của Trung Quốc và thế giới.Chiếc nhẫn có đường kính 9,936 mét, đường kính trong 7,950 mét và tổng trọng lượng 80 tấn.Đầu ngoài của vòng được lót bằng 274 chiếc răng cao 0,9 mét.Việc sản xuất thành công vòng răng lớn đã đạt được một bước đột phá quan trọng khác trong lịch sử chế biến vòng răng của Trung Quốc và thế giới.
Bánh răng Mill
Bánh răng Mill
