Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tình trạng: | Mới | Loại: | Đồ gá màng 100*150 |
---|---|---|---|
Cách sử dụng: | Nhà máy sản xuất, Công trình xây dựng, Năng lượng & Khai khoáng | Cân nặng: | Dep, 130kg |
thời gian vội vàng: | 420/phút | phân loại: | Thiết bị đầm quặng |
Sự bảo đảm: | 12 tháng | Dịch vụ sau bán hàng được cung cấp: | Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến, Cài đặt hiện trường, vận hành và đào tạo |
Điểm nổi bật: | Thiết bị phục hồi quặng cao,đồ gá khai thác phục hồi cao,đồ gá khai thác 420/phút |
Thiết bị xử lý quặng phục hồi cao Phòng thí nghiệm Máy khai thác mỏ Jig Washbox
1.Thiết bị đầm quặng Thông số kỹ thuật đồ gá sóng răng cưa và các thông số chi tiết như sau:
Đồ gá sóng răng cưa là một trong những thiết bị chính của việc thụ hưởng trọng lực.Do khả năng xử lý lớn, phạm vi kích thước phân tách rộng, khả năng thu hồi cao, hiệu quả tốt nên được sử dụng rộng rãi trong việc tách vàng cát, thiếc, vonfram, chì, kẽm, antimon, mangan, kim cương, quặng sắt và các loại kim loại màu khác mỏ luyện kim và tàu khai thác vàng.Máy gá hạt lớn sóng răng cưa loại jT4-2, JT1.5-2 thuộc loại sản phẩm này, kích thước hạt nạp quặng tối đa có thể đạt tới 30MM, sử dụng màn hình trên màn hình để xả quặng.Nó được áp dụng để làm giàu quặng barit, quặng mangan, quặng sắt, v.v.Nó có ưu điểm là phạm vi kích thước quặng rộng và giảm đáng kể nguồn cung cấp nước dưới màn hình.
Đồ gá truyền thống chủ yếu được điều khiển bởi độ lệch tâm theo chu vi và đường cong xung của đồ gá của nó chủ yếu là hình sin.Do vận tốc nước lên xuống và thời gian tác động do chuyển động của màng tạo ra về cơ bản là giống nhau, nên không có lợi cho việc nới lỏng lớp đáy của đồ gá và sự phân tầng của các hạt quặng theo trọng lượng riêng, do đó ảnh hưởng đến tỷ lệ phân tách và tỷ lệ thu hồi của Trang thiết bị.
Đồ gá sóng ngoằn ngoèo là một thiết bị tách trọng lực tiết kiệm năng lượng được phát triển và cải tiến trên cơ sở đồ gá truyền thống theo quy luật phân tầng lý thuyết của lớp giường đồ gá.Đường cong dao động jig ging của nó ngoằn ngoèo, làm cho dòng tăng nhanh hơn dòng giảm: thời gian tăng ngắn và thời gian giảm dài;Nó khắc phục các khuyết điểm của sóng hình sin và đồ gá đường cong dao động trong dòng nước lên xuống và cùng thời gian tác động, tăng cường độ lỏng của giường, giảm bớt hiệu ứng hít vào, làm cho các hạt quặng nặng trong khoáng chất lắng xuống hoàn toàn và cải thiện đáng kể công suất tỷ lệ tách và tốc độ thu hồi của thiết bị.So với đồ gá hình sin , Sn 3,01%, W 5,5%, Pb 1,63%, Zn 2,04%;Lượng nước tiêu thụ giảm 30% -40%, diện tích sàn giảm 1/3 và có thể điều chỉnh hành trình, bởi vì động cơ điều chỉnh điện từ được sử dụng để kéo hành trình có thể được điều chỉnh vô cấp.Hiệu suất của nó đã đạt đến trình độ tiên tiến trong nước và nó là một trong những thiết bị tách trọng lực tiết kiệm năng lượng lý tưởng hiện nay.
2.Thiết bị đầm quặngđồ gáThông số sản phẩm
(1) Tổng quan về đồ gá màng gầu đôi
Đồ gá màng gầu đôi được chia thành hai loại bề mặt đồ gá trái và phải.Đồ gá này là một sàng cố định.Thích hợp để tách quặng kim loại, chẳng hạn như vonfram, sa khoáng chứa vàng, quặng thiếc, v.v., có thể được sử dụng để lựa chọn vật liệu mịn, cũng có thể được sử dụng để lựa chọn vật liệu thô, kích thước hạt cấp quặng tối đa là 6-8mm, nhưng trong trường hợp riêng rẽ của sa khoáng, kích thước hạt lớn nhất là 12mm.
(2) Cấu tạo và hướng dẫn sử dụng đồ gá màng gầu đôi

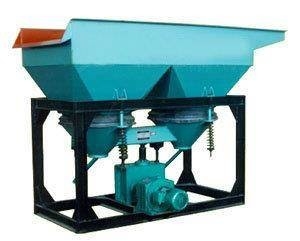

Cấu trúc đồ gá màng xô đôi LTS300×450 bao gồm: thân máy bay, thiết bị truyền động, bộ tách nước, màng ngăn và chốt và các bộ phận chính khác, thân máy có hai kích cỡ phễu, mỗi phễu màng được chia thành khu vực khuôn và khu vực màng với đáy vách ngăn.quá trình ghép hình phụ thuộc vào màng ngăn cao su để thực hiện chuyển động tịnh tiến lên xuống do môi trường (nước) gây ra.Động cơ truyền động bánh xe lớn bằng da thông qua đai tam giác để quay, sao cho thanh nối trên trục lệch tâm di chuyển lên xuống, cánh tay đòn kết nối với thanh nối cũng di chuyển lên xuống, trên đó có hai thanh nối. cánh tay đòn kết nối với màng ngăn cao su, để màng ngăn chuyển động tịnh tiến lên xuống, khớp nối.
Theo kích thước hạt của quặng được xử lý, có thể thay đổi hành trình của thanh kết nối và có thể chọn các hành trình khác nhau để đạt được hiệu quả ghép hình tốt nhất.Phương pháp thay đổi lần đục lỗ là thay thế bánh xe đai da nhỏ.Có thể có hai loại thời gian đấm: 322 lần/phút;420 nhịp mỗi phút.Phương pháp lựa chọn hành trình là nới lỏng vít định vị và đai ốc, rút chốt định vị ra và xoay vị trí tương đối giữa ống bọc điều chỉnh lệch tâm và trục lệch tâm.Có 11 nét vẽ khác nhau (0-25,3mm).
Do có thêm một sàng phía trên sàng làm việc, đồ gá có thể được sử dụng để xử lý các vật liệu có kích thước hạt không đồng đều.(Lưu ý: màn hình này không thể được cung cấp theo yêu cầu đặt hàng) quặng thô đã chọn được đưa vào buồng ghép hình, do sự khuấy trộn của màng ngăn, các hạt quặng trong môi trường được phân tầng theo trọng lượng riêng;Các hạt quặng mịn và nặng thông qua khe hở và sàng của các hạt giường nhân tạo, được đặt trong thùng chứa gầu gá, các hạt quặng thô và nhẹ phía trên (khoáng chất) theo dòng chảy trung bình đến cuối miệng xả của sàng, do vị trí của buồng đồ gá sau thấp hơn 50mm so với buồng đồ gá trước, vì vậy các hạt quặng nhẹ tràn qua tấm đuôi của buồng trước và đi vào buồng sau, và được gá lần nữa.Chiều cao của vị trí tấm đuôi có thể được điều chỉnh theo nhu cầu kiểm soát kích thước xả quặng.Dịch cô đặc trong phễu chứa và xả được xả ra khỏi đường ống xả theo định kỳ.
3. Dữ liệu kỹ thuật chính của đồ gá cơ hoành đôiThiết bị đầm quặng :
Thông số kỹ thuật và thông số kỹ thuật của sản phẩm:
THÔNG SỐ KỸ THUẬT | buồng đồ gá |
Diện tích phòng chiếu (m²) |
Kích thước cho ăn (mm) | Năng lực sản xuất (t/h) | Chiều dài của hành trình(mm) |
Thời gian đột quỵ (lần/phút) |
Thêm nước (t/h) |
(kg/cm²) |
động cơ | Trọng lượng (kg) | |
Loại | Công suất (KW) | ||||||||||
100×150 đồ gá màng |
1 | 0,015 | -3 | 0,018-0,6 | - | 420 | - | 1-1,5 | Y80L-4 | 0,55 | 130 |
300×450 Đồ gá màng ngăn đôi |
2 | 0,27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1,5 | Y90S-4 | 1.1 | 745 |
1000×1000 Đồ gá hình nón di chuyển xuống |
2 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0,6-2 | Y100L-6 | 1,5 | 1700 |
370×360 Đồ gá màng hình nón di chuyển xuống |
2 | 0,274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
Khuôn di chuyển mặt hình thang bằng da làm việc | 3 | 2.7 | -3 | 12,5-37,5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
khuôn 670×920 | 2 | 1,44 | 4-8 | 7-10 | 18-24 | 240-300 |
