Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Máy tuyển nổi SF/XJM | phân loại: | Thiết bị đầm quặng |
|---|---|---|---|
| Tình trạng: | Mới | Chiều dài máng (mm): | 1000 |
| Chiều rộng máng (mm): | 1000 | Chiều cao máng (mm): | 1100 |
| Sự bảo đảm: | 12 tháng | Hải cảng: | Thanh Đảo, Thượng Hải, Thiên Tân |
| Điểm nổi bật: | Thiết bị đầm quặng công suất lớn,Máy tuyển nổi công suất lớn,Máy tuyển nổi 1000mm |
||

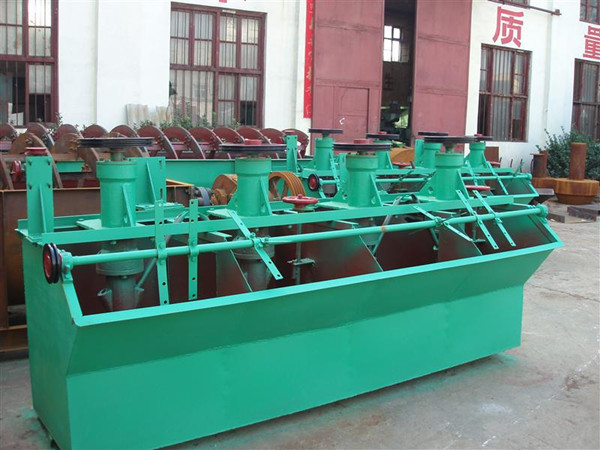

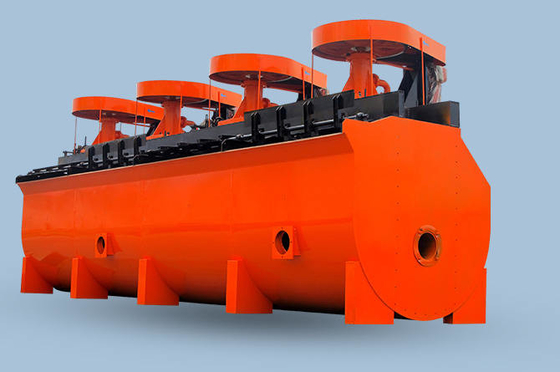

Năng lực sản xuất lớn Máy tuyển nổi của thiết bị nghiền quặng
1. Giới thiệu máy tuyển nổi othiết bị thay đồ
Máy tuyển nổi thích hợp để tách các kim loại màu, nhưng cũng có thể tách các phi kim loại như đá than, hoạt thạch.
Máy tuyển nổi sử dụng bể chứa kiểu chữ "U", lạm phát trục rỗng và stato treo, đặc biệt là một bánh công tác mới.Nó là một bánh công tác hình nón với các cánh nghiêng về phía sau một góc, tương tự như bánh bơm ly tâm với tốc độ cụ thể cao.Nó có một lượng lớn bột giấy, đầu áp suất nhỏ, tiêu thụ điện năng thấp và cấu trúc đơn giản.Một bộ phân phối không khí hình trụ xốp cũng được lắp đặt trong buồng bánh công tác, để không khí có thể được phân tán đều trước ở hầu hết các khu vực của cánh bánh công tác, mang lại giao diện tiếp xúc bột giấy - không khí lớn hơn.
2.Nguyên lý làm việc của máy tuyển nổiothiết bị thay đồ
Khi máy tuyển nổi đang hoạt động, với sự quay của bánh công tác, bột giấy trong bể được hút từ đáy bánh công tác đến lưỡi bánh công tác và không khí áp suất thấp do quạt gió cung cấp cũng được đưa vào trục rỗng và bộ phân phối không khí của bánh công tác.Sau khi bột giấy và không khí được trộn hoàn toàn giữa các cánh quạt, nó được đẩy ra khỏi phần trên của bánh công tác trên đường đồng bộ và đi vào toàn bộ bể sau khi dòng chảy và định hướng ổn định của stato.Bong bóng nổi lên vùng ổn định bọt và sau khi làm giàu, bọt tràn ra khỏi đập tràn và đi vào bể bọt.Một phần bột giấy chảy xuống phần dưới của bánh công tác, sau đó được bánh công tác khuấy trộn để trộn lại và tạo thành các bong bóng khoáng hóa.Bột giấy còn lại chảy sang bể tiếp theo cho đến khi cuối cùng nó trở thành chất thải.
3. Thông số kỹ thuật của máy tuyển nổiÔthiết bị thay đồ
Ôthiết bị thay đồThông số kỹ thuật: Máy tuyển nổi XJM
| Mô hình | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
| kích thước máng | Chiều dài (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| Chiều rộng (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| Chiều cao (mm) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
| Trọng lượng hiệu quả đơn (kg) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| Thể tích hữu hiệu (m3) | 1 | 2 | 3 | 4 | số 8 | 16 | 24 | 38 | |
| Năng lực sản xuất (tính theo thể tích bùn) (m3/phút) | 0,2-1 | 0,4-2 | 0,6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| Động cơ trục chính | Mô hình | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| Công suất (kw) | 5,5 | 7,5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| cánh quạt | |||||||||
| Tốc độ quay (vòng/phút) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
| Đường kính (mm) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
| Chiều cao (mm) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
| Tốc độ quay (vòng/phút) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
| Vận tốc tròn (m/s) | 7,5 | 7,5 | 7,5 | 7 | 6,97 | 7.6 | 7.6 | 7.4 | |
| Động cơ ván loam | Mô hình | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| Công suất (kw) | 1.1 | 1.1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
| Tốc độ quay (vòng/phút) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| ván dăm | Tốc độ quay (vòng/phút) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| Đường kính (mm) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| Áp suất gió của quạt (kpa) | ≥12,6 | ≥14,7 | ≥19,8 | ≥19,8 | ≥21,6 | ≥25,5 | ≥30,4 | ≥34,3 | |
| Lượng phun khí tối đa (m3/㎡·phút) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
