Thông tin chi tiết sản phẩm:
Thanh toán:
|
Kiểu mẫu: | Máy tuyển nổi SF/XJM | Tên: | Máy tách tuyển nổi |
---|---|---|---|
Loại: | Thiết bị đầm quặng | đầu ra: | 0,2-8, 0,2-38 m3/phút |
trọng lượng kg: | 468-4486kg | Lượng phun tối đa: | 2 m3/㎡·phút |
Đường kính cánh quạt mm: | 300 mm | Tốc độ quay cánh quạt r/min: | 191-400 vòng/phút |
Điểm nổi bật: | Máy tuyển nổi hiệu quả cao,Máy tuyển nổi tách đá,Máy tuyển nổi hiệu quả cao |

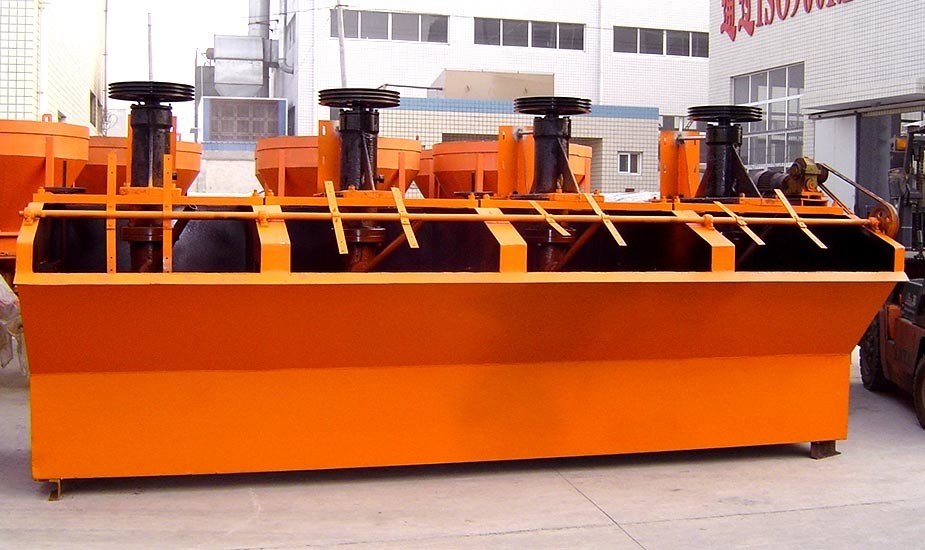

Máy tuyển nổi để rửa và tách khoáng chất hạt đá
1.Nguyên lý làm việc của máy tuyển nổiothiết bị thay đồ
Khi máy tuyển nổi đang hoạt động, với sự quay của bánh công tác, bột giấy trong bể được hút từ đáy bánh công tác đến lưỡi bánh công tác và không khí áp suất thấp do quạt gió cung cấp cũng được đưa vào trục rỗng và bộ phân phối không khí của bánh công tác.Sau khi bột giấy và không khí được trộn hoàn toàn giữa các cánh quạt, nó được đẩy ra khỏi phần trên của bánh công tác trên đường đồng bộ và đi vào toàn bộ bể sau khi dòng chảy và định hướng ổn định của stato.Bong bóng nổi lên vùng ổn định bọt và sau khi làm giàu, bọt tràn ra khỏi đập tràn và đi vào bể bọt.Một phần bột giấy chảy xuống phần dưới của bánh công tác, sau đó được bánh công tác khuấy trộn để trộn lại và tạo thành các bong bóng khoáng hóa.Bột giấy còn lại chảy sang bể tiếp theo cho đến khi cuối cùng nó trở thành chất thải.
2. Sử dụng và bảo dưỡng máy tuyển nổiothiết bị thay đồ
(1) Công suất làm việc và thời gian làm việc của máy tuyển nổi giống như các máy khác được xác định bằng cách bảo trì và phần chính của bộ phận làm việc bình thường trong tất cả 3-4 tháng làm việc đã được kiểm tra cẩn thận, nhưng trong vài tháng đầu tiên công việc của máy tuyển nổi mới nên được kiểm tra thường xuyên;
(2) Chỉ có nhân viên lành nghề mới có thể thực hiện việc kiểm tra.
(3) Để đảm bảo thay thế kịp thời các bộ phận hao mòn và giảm thời gian ngừng hoạt động, chúng ta phải luôn giữ đầy đủ các bộ phận trong kho.Theo các trường hợp khác nhau, để xác định ngày sử dụng và dự trữ của các bộ phận bị mòn.
(4) Cần đảm bảo rằng người vận hành máy tuyển nổi được hướng dẫn và đào tạo kỹ thuật để họ hoàn toàn quen thuộc với máy.

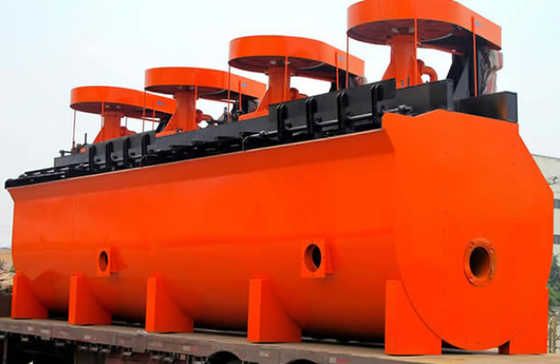

Máy tuyển nổi để rửa và tách khoáng chất hạt đá
3.Thông số kỹ thuật của máy tuyển nổiÔthiết bị thay đồ
Ôthiết bị thay đồThông số kỹ thuật: Máy tuyển nổi XJM
Mô hình | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
kích thước máng | Chiều dài (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
Chiều rộng (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
Chiều cao (mm) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
Trọng lượng hiệu quả đơn (kg) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
Thể tích hữu hiệu (m3) | 1 | 2 | 3 | 4 | số 8 | 16 | 24 | 38 | |
Năng lực sản xuất (tính theo thể tích bùn) (m3/phút) | 0,2-1 | 0,4-2 | 0,6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
Động cơ trục chính | Mô hình | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
Công suất (kw) | 5,5 | 7,5 | 11 | 15 | 22 | 37 | 37 | 45 | |
cánh quạt | |||||||||
Tốc độ quay (vòng/phút) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
Đường kính (mm) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
Chiều cao (mm) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
Tốc độ quay (vòng/phút) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
Vận tốc tròn (m/s) | 7,5 | 7,5 | 7,5 | 7 | 6,97 | 7.6 | 7.6 | 7.4 | |
Động cơ ván loam | Mô hình | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
Công suất (kw) | 1.1 | 1.1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
Tốc độ quay (vòng/phút) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
ván dăm | Tốc độ quay (vòng/phút) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
Đường kính (mm) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
Áp suất gió của quạt (kpa) | ≥12,6 | ≥14,7 | ≥19,8 | ≥19,8 | ≥21,6 | ≥25,5 | ≥30,4 | ≥34,3 | |
Lượng phun khí tối đa (m3/㎡·phút) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Máy tuyển nổi để rửa và tách khoáng chất hạt đá
