Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Máy tách máng xoắn ốc | Kiểu mẫu: | 5LL-1200 |
|---|---|---|---|
| Năng lực sản xuất (tấn/giờ): | 4-6 tấn/giờ | kích thước cho ăn: | 0,3-0,02mm |
| Góc ngang (độ): | 9 | Nồng độ cấp quặng: | 25-55 % |
| Đường kính ngoài: | 400-1200mm | phân loại: | Thiết bị đầm quặng |
| Điểm nổi bật: | Máy tách máng xoắn ốc 6t/H,Thiết bị nghiền quặng 6t/H,Máy tách máng xoắn ốc cấu trúc đơn giản |
||

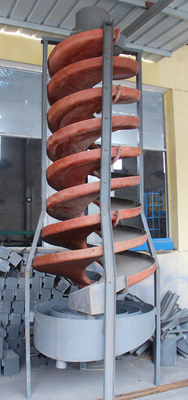

Cấu trúc đơn giản Thiết bị tách quặng xoắn ốc
1.Nguyên lý làm việc của máng trượt xoắn ốcThiết bị đầm quặng:
Dải phân cách được đặt tự do trên giá đỡ (hoặc giá ba chân) của bàn đỡ.Bột giấy đồng nhất được đưa từ từ vào bề mặt rãnh xoắn ốc thông qua máng nạp được lắp đặt ở đầu rãnh xoắn ốc để tách.Phần cuối của rãnh xoắn ốc được trang bị một rãnh chặn sản phẩm kiểu khối van, rãnh này chia các sản phẩm được sắp xếp thành ba (hoặc bốn) loại theo cấp dọc theo hướng xuyên tâm.Sử dụng vị trí của khối điều chỉnh để thay đổi chiều rộng cắt của từng sản phẩm.Bộ tập trung sản phẩm là một thùng hình khuyên đồng tâm, thu gom và xuất dòng quặng dài bị chặn một cách riêng biệt.Mặt cắt ngang của máng xoắn ốc và sự thay đổi độ dốc của đường cong đặc biệt thích hợp cho việc lựa chọn vật liệu dạng hạt mịn.Thiết bị làm giàu có ưu điểm là cấu trúc đơn giản, không có bộ phận chuyển động, trọng lượng nhẹ, không gây tiếng ồn, cấu hình, lắp đặt và bảo trì thuận tiện.
2.Đặc điểm kết cấu của máng trượt xoắn ốcThiết bị đầm quặng:
Máng xoắn ốc bằng nhựa gia cố sợi thủy tinh bao gồm sáu bộ phận: máng nạp quặng, máng nạp quặng, rãnh xoắn ốc, rãnh chặn sản phẩm, gầu thu sản phẩm và giá đỡ rãnh (bao gồm cả chữ thập hoặc giá ba chân).Rãnh xoắn ốc được kết nối bởi tấm xoắn ốc là thành phần chính.Các tấm xoắn ốc được làm bằng nhựa gia cường thủy tinh (sợi thủy tinh gia cố nhựa) và được bắt vít với nhau.Bề mặt chọn lọc của rãnh xoắn ốc có lớp chống mài mòn đúc sẵn.Thiết bị làm giàu có ưu điểm là nhẹ, chắc và bền.Một máy cấp quặng nhiều ống được bố trí phía trên rãnh xoắn ốc, quặng được chia đều và dễ điều khiển.
Bột giấy được chia đều được đưa từ từ lên bề mặt rãnh xoắn ốc bằng cách cho cam ăn.Phần cuối của rãnh xoắn ốc được trang bị rãnh chặn sản phẩm kiểu van để chia dòng quặng đã phân loại thành nhiều sản phẩm theo cấp.Sử dụng vị trí khối van điều khiển để thay đổi độ rộng của từng phần chặn sản phẩm.Phễu quặng là một hình trụ vòng lõi, thu và xuất dòng quặng bị chặn theo sản phẩm.
Tiết diện của rãnh xoắn ốc là một parabol lập phương.Sự thay đổi độ dốc của đường cong đặc biệt thích hợp cho việc lựa chọn vật liệu hạt mịn.Máng xoắn ốc có ưu điểm là cấu trúc đơn giản, không có bộ phận chuyển động, chế tạo dễ dàng, trọng lượng nhẹ, cấu hình, lắp đặt và bảo trì thuận tiện.
3. Thông số sản phẩm máng trượt xoắn ốc củaThiết bị đầm quặng
| Mô hình | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
| Đường kính ngoài (mm) | 1200 | 900 | 600 | 400 | |
| Cao độ (mm) | 900 ,720 , 540 | 675 , 540 , 405 | 450 , 360 , 270 | 240 , 180 | |
| Tỷ lệ cao độ trên đường kính (cao độ/đường kính) | 0,75 , 0,6 , 0,45 | 0,75 , 0,6 , 0,45 | 0,75 , 0,6 , 0,45 | 0,6 , 0,45 | |
| Góc ngang (độ) | 9° | 9° | 9° | 9° | |
|
mỗi nhất Số vít gắn |
4 | 4 | 3 | 2 | |
| Kích thước cho ăn (mm) | 0,3-.0,03 | 0,3-.0,03 | 0,2-0,02 | 0,2-0,02 | |
| Nồng độ cấp quặng (%) | 25-55 | 25-55 | 25-55 | 25-55 | |
| Năng lực sản xuất (tấn/giờ) | 4-6 | 2-3 | 0,8-1,2 | 0,15-0,2 | |
| kích thước | L(mm) | 1360 | 1060 | 700 | 460 |
| W(mm) | 1360 | 1060 | 700 | 460 | |
| H(mm) | 5230 | 4000 | 2600 | 1500 | |
| Trọng lượng (kg) | 600 | 400 | 150 | 50 | |
Cấu trúc đơn giản Thiết bị tách quặng xoắn ốc
