Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điều kiện: | mới | Tên sản phẩm: | bánh răng côn |
|---|---|---|---|
| Vật liệu: | Thép, gang, đồng thau | Chiều kính: | tùy chỉnh |
| Góc áp lực: | 15° - 25° | Chất lượng: | cao nhất |
| bảo hành: | 1 năm | Thời gian giao hàng: | 2~3 tháng |

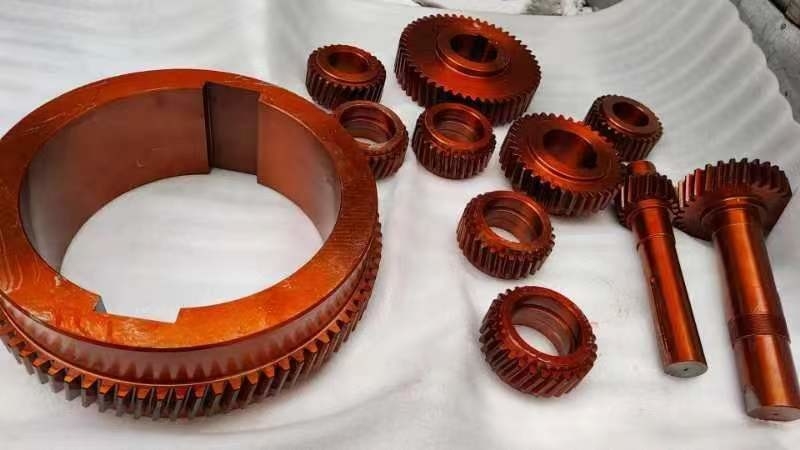

Các bộ phận gia công CNC chính xác cao được tùy chỉnh Gear Reducer Gearbox Pinion Gear
1.Máy giảm tốcLời giới thiệu:
Động cơ giảm tốc là một trong những thành phần truyền tải chính của máy giảm tốc, thông qua sự kết hợp của các loại bánh khác nhau, để đạt được giảm tốc độ và mô-men xoắn đầu vào.
Các bộ phận gia công CNC chính xác cao được tùy chỉnh Gear Reducer Gearbox Pinion Gear
2.Máy giảm tốcloại:
Các loại bánh xe giảm tốc phổ biến bao gồm:
(1) bánh răng thẳng: rack và bánh răng song song với trục, và bề mặt răng là tuyến tính, phù hợp với truyền chậm tốc độ cao.
(2) bánh răng xoắn ốc: rack và bánh răng ở một góc nhất định với trục, bề mặt răng nghiêng và nó có đặc điểm truyền lỏng,phù hợp với các ứng dụng có yêu cầu tiếng ồn thấp và rung động cao.
(3) bánh răng hình nón: giá đỡ bánh răng và trục giao nhau ở một điểm, bề mặt răng có hình nón, phù hợp để truyền trục quay không song song.
Các bộ phận gia công CNC chính xác cao được tùy chỉnh Gear Reducer Gearbox Pinion Gear
3.Máy giảmVật liệu của bánh răng:
Các vật liệu được sử dụng phổ biến là:
(1) Thép: sức mạnh cao, độ cứng và chống mòn, phù hợp với tải trọng cao và hệ thống truyền tải tốc độ cao.
20CrMnTi (Tiêu chuẩn Trung Quốc), 8620 (Tiêu chuẩn Hoa Kỳ)
40Cr (Tiêu chuẩn Trung Quốc), 5140 (Tiêu chuẩn Hoa Kỳ)
42CrMo (Tiêu chuẩn Trung Quốc), 4140 (Tiêu chuẩn Mỹ)
(2) Sắt đúc: khả năng chống va chạm và hấp thụ tiếng ồn cao, phù hợp với các ứng dụng tốc độ thấp và tải trọng trung bình.
HT200 (Tiêu chuẩn Trung Quốc), FC200 (Tiêu chuẩn Nhật Bản)
HT250 (Tiêu chuẩn Trung Quốc), FC250 (Tiêu chuẩn Nhật Bản)
(3) Đồng: khả năng chống ăn mòn tốt và đặc tính tiếng ồn thấp, phù hợp với các yêu cầu chính xác cao và hệ thống truyền tốc độ thấp.
H62 (Tiêu chuẩn Trung Quốc), C28000 (Tiêu chuẩn Hoa Kỳ)
H68 (Tiêu chuẩn Trung Quốc), C26200 (Tiêu chuẩn Hoa Kỳ)
Các bộ phận gia công CNC chính xác cao được tùy chỉnh Gear Reducer Gearbox Pinion Gear
4.Máy giảmBảng tham số của bánh xe:
Dưới đây là các phạm vi số của các thông số bánh răng chung để thiết kế và lựa chọn bánh răng phù hợp:
| Parameter | Mô tả | Giá trị tham chiếu |
| Mô-đun | Các thông số kích thước của rack và pinion | 10,0 mm - 2,0 mm |
| Số lượng răng | Số lượng răng của bánh răng | 15 - 30 |
| góc áp suất | Áp lực góc mà các thiết bị bắt đầu | 15° - 25° |
| Độ rộng răng | Chiều rộng của chân máy | 10 mm - 15 mm |
| Chuyển động bình thường | Số lượng chuyển động trục của một bánh răng khi được sử dụng | 0.1 mm - 0,5 mm |
| góc xoắn ốc | Bevel Angle của một pinion | 20° - 40° |
| Độ cứng | Độ cứng bề mặt của bánh răng | HRC 40 - HRC 50 |
| Độ thô của bề mặt răng | Độ thô của bề mặt răng bánh xe | Ra 1,2 μm - Ra 2,0 μm |
Bằng cách chọn giá trị phù hợp trong phạm vi tham số theo các yêu cầu thực tế và tiêu chuẩn thiết kế,hiệu quả truyền tải và độ tin cậy của bánh xe giảm có thể được đảm bảo.
Các bộ phận gia công CNC chính xác cao được tùy chỉnh Gear Reducer Gearbox Pinion Gear
5Tóm lại:
Động cơ giảm tốc là một trong những thành phần truyền tải quan trọng trong máy giảm tốc, có nhiều loại để lựa chọn, bao gồm bánh xe thẳng, bánh xe xoắn ốc và bánh xe nghiêng.Tùy thuộc vào các yêu cầu của ứng dụng, bánh răng có thể được lựa chọn từ các vật liệu khác nhau như thép, sắt đúc hoặc đồng để đáp ứng độ bền, khả năng ăn mòn và kiểm soát tiếng ồn cần thiết.tham chiếu đến phạm vi số trong bảng tham số, theo mô-đun, số lượng răng, góc áp suất, chiều rộng răng, dịch chuyển bình thường, góc xoắn ốc, độ cứng và độ thô bề mặt răng và các thông số khác,có thể đảm bảo hiệu suất và độ tin cậy của bánh răng.
Nếu bạn cần bánh răng, vui lòng gửi cho chúng tôi bản vẽ với các yêu cầu kỹ thuật và các thông số! Chúng tôi sẽ trích dẫn bạn càng sớm càng tốt!
