Máy nghiền đặc biệt tác động cho nghiền thô và trung bình của đá cứng
Mô tả sản phẩmMáy nghiền đá
PFQ series vortex strong impact crusher là máy nghiền tác dụng hiệu quả cao được phát triển bởi công ty chúng tôi, công ty chúng tôi đã có được bằng sáng chế quốc gia vào năm 2005 ((bản sáng chế số: ZL200420075315.4).Máy nghiền này được áp dụng cho cơ sở chínhNó có các đặc điểm của cấu trúc độc đáo, hoạt động dễ dàng, hiệu quả cao và tiết kiệm năng lượng,hình dạng sản phẩm tốt khối như, kích thước xả điều chỉnh, đơn giản hóa quy trình nghiền nát, tiết kiệm chi phí vv Nó có thể được sử dụng rộng rãi trong điện, nước, đường cao tốc công nghiệp nghiền nát tổng hợp nhân tạo và vân vân.Thiết kế cấu trúc có một cuộn độc đáo rỗng gãy và P, S, T gãy ba khu vực, việc sử dụng rotor cơ thể tay áo không khóa kết nối, hiệu suất cao chống mòn đĩa búa, chèn lắp đặt các hình thức,tilt chock profile độc đáo counterattack lining board, rack đa hướng để mở cửa, vít hoặc thiết bị thủy lực để mở thay thế của các bộ phận mặc, bảo trì thuận tiện hơn.Máy loại lớn cũng có công cụ đặc biệt về thay đổi và nâng thanh thổi cho người dùng để lựa chọn.
Phạm vi ứng dụng
Thiết bị này có kích thước thức ăn lớn và sức mạnh nén cao, áp dụng rộng rãi cho các ngành công nghiệp khác nhau bao gồm xi măng, vật liệu xây dựng, khai thác mỏ,và công suất cho các hoạt động nghiền nát thô và trung bình của vật liệu có độ bền nén không quá 250MpaNó đặc biệt phù hợp với việc sản xuất đá xây dựng được sử dụng trong các ngành công nghiệp đặc biệt như đường cao tốc, đường sắt và các dự án bảo tồn nước, bao gồm các vật liệu như basalt, granite,và sỏi sông.
Cấu trúc sản phẩmMáy nghiền đá
- Khung trên (trái và phải) tạo thành khoang nghiền xoắn và khu vực nghiền P
- Khung dưới
- Đơn vị rotor
- Đơn vị điều chỉnh đầu tiên (vùng nghiền S)
- Đơn vị điều chỉnh thứ hai (vùng nghiền T)
- Đơn vị truyền tải
Nguyên tắc hoạt động
Động cơ điều khiển rotor để hoạt động với tốc độ cao thông qua V-bands. Vật liệu đi vào khoang máy nghiền từ lối vào thức ăn, tấn công bởi các búa rotor quay tốc độ cao,và sau đó rebound tự do sau khi tác động đến đĩa tác động răng ở phía trên của khoang nghiền vortexChúng liên tục va chạm và nghiền nát với các vật liệu tiếp theo tác động lên.Các khối lớn và vật liệu không hoàn toàn nghiền nát được chịu áp lực khổng lồ và lực uốn cong dưới tác động của tấm răng dày và búa trong P nghiền khoang trên, dễ dàng nghiền nát và sau đó đi vào khoang nghiền S dưới.
Trong khoang nghiền S, khoảng cách giữa lớp lót răng và tấm búa rotor là nhỏ, nơi vật liệu trải qua tác động ma sát, vỡ và ép để đạt được nghiền trung bình,đi vào khoang nghiền T để nghiền mịnKhoảng cách giữa lớp lót răng và tấm búa rotor trong khoang nghiền T thậm chí còn nhỏ hơn, cho phép vật liệu trải qua nghiền nát mỏng hơn thông qua tác động ma sát, phá vỡ,và ép trước khi được xả.
Khoảng cách giữa lớp lót răng và tấm búa rotor trong khoang nghiền S và T có thể được điều chỉnh theo yêu cầu của người dùng đối với kích thước hạt vật liệu khác nhau.T nén khoang được trang bị một thiết bị đàn hồiKhi các vật liệu không nghiền vào khoang nghiền T, thiết bị đàn hồi cung cấp bộ đệm và cho phép lỗ xả mở rộng, đẩy ra các vật liệu không nghiền.lỗ trở lại kích thước ban đầu của nó dưới lực đàn hồi.
Đặc điểm cấu trúc
- Khung nghiền xoáy độc đáo và thiết kế nghiền ba khoang cong
- Khoảng cách dễ dàng điều chỉnh giữa lớp lót răng và tấm búa trong khoang nghiền trung bình và mỏng để kiểm soát hiệu quả kích thước hạt xả
- Các tấm búa chống mòn cao với cài đặt chèn
- Mở nhiều hướng của khung và vít hoặc thiết bị mở thủy lực trên khung hộp phía sau để dễ dàng thay thế các bộ phận mòn và bảo trì
Các thông số sản phẩm
|
| Thông số kỹ thuật |
Max. Kích thước thức ăn
(mm)
|
Kích thước xả
(mm)
|
Công suất
(t/h)
|
Sức mạnh
(kw)
|
Chiều độ phác thảo
(mm)
|
| < 150MPa |
< 250MPa |
| PFQ0808 |
200 |
150 |
-25 ((80-90%) |
¥46 |
55 |
1900×1860×2150 |
| PFQ1108 |
300 |
180 |
-30 ((80-90%) |
¢80 |
75 |
2845 × 2000 × 2265 |
| PFQ1110 |
400 |
200 |
-35 ((80-90%) |
¥110 |
110 |
2845×2250×2262 |
| PFQ1113 |
400 |
200 |
-40 ((80-90%) |
₹ 150 |
132 |
2845×2420×2265 |
| PFQ1310 |
500 |
250 |
-40 ((80-90%) |
¥180 |
160 |
3050 × 2120 × 2900 |
| PFQ1313 |
500 |
250 |
-40 ((80-90%) |
¥225 |
200 |
3050 × 2420 × 2900 |
| PFQ1315 |
600 |
300 |
-50 ((80-90%) |
¥280 |
250 |
3050 × 2675 × 2900 |
| PFQ1320 |
600 |
300 |
-50 ((80-90%) |
¥350 |
|
|
|

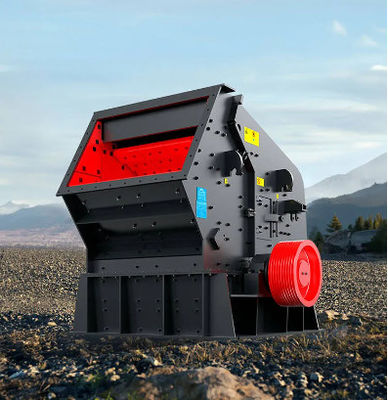

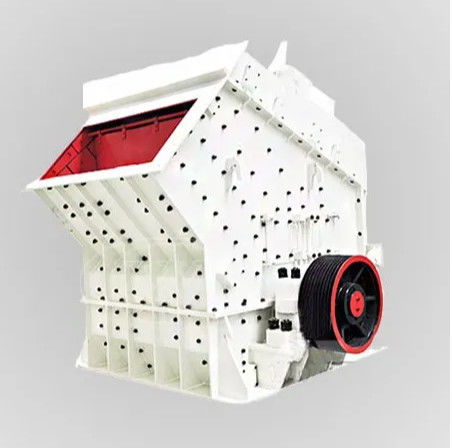

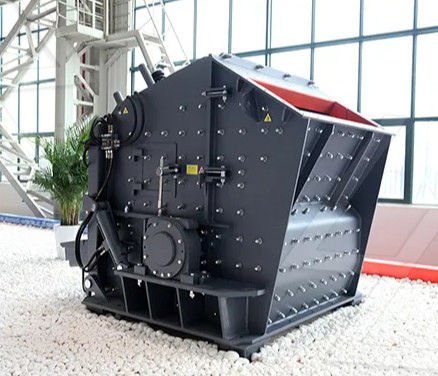

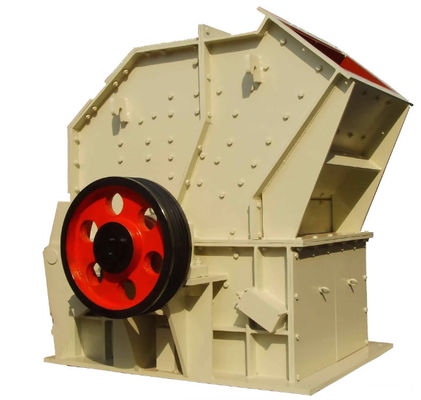

Hiển thị sản phẩm
Câu hỏi và câu trả lời
Hỏi: Tại sao chúng tôi tin vào công ty công nghiệp Luoyang Zhongtai Co., ltd:
A: 1. Hơn 30 năm kinh nghiệm.
2Chúng tôi là nhà cung cấp chuyên nghiệp hàng đầu của máy đào, máy xây dựng, máy đúc và đúc các bộ phận.
3Tất cả các sản phẩm đạt được chứng chỉ quản lý chất lượng ISO9901: 2000 và chứng chỉ CE, ROHS.
Hỏi: Thời gian giao hàng?
A: Thời gian dẫn bộ phận 1-2 tháng, máy 2-3 tháng.
Hỏi: Điều khoản thanh toán?
A: Chấp nhận hình thức thanh toán: T/T, L/C, Western union, tiền mặt.
30% tiền đặt cọc khi ký hợp đồng.
