Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên: | Máy tách máng xoắn ốc | Đường kính ngoài (mm): | 400-1500 |
|---|---|---|---|
| Góc ngang (°): | 9° | Số đầu xoắn ốc: | 4-2 |
| Trọng lượng ((kg): | 50-800 | Nồng độ cho ăn (%): | 25-55 |
| Loại: | Thiết bị đầm quặng | ||
| Làm nổi bật: | Chuột xoắn ốc tách trọng lực,Chuông xoắn ốc đặc biệt,Khoáng chất hạt mịn Chuyển xoắn ốc |
||

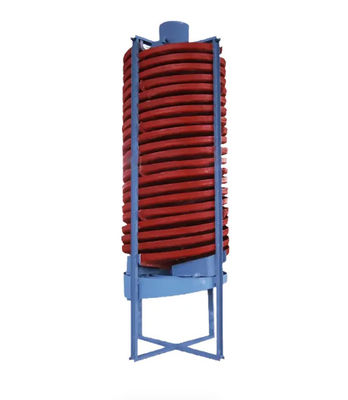

Máng xoắn ốc đặc biệt để phân tách trọng lực của khoáng sản hạt mịn
Phạm vi ứng dụng
Nó phù hợp để phân tách các hạt mịn của sắt, thiếc, vonfram, tantali, niobi, vàng, than, monazit, rutile, zircon và các khoáng sản kim loại và phi kim loại khác có trọng lượng riêng đủ lớn, từ 0,3 đến 0,02 mm.
Nguyên tắc hoạt động
Máy phân tách quặng được đặt tự do trên giá đỡ (hoặc chân máy) của bàn đỡ. Bột giấy đồng nhất được đưa từ từ lên bề mặt của máng xoắn ốc thông qua máng cấp liệu được lắp đặt ở đầu tiên của máng xoắn ốc để phân tách. Đầu cuối của rãnh xoắn ốc được trang bị một rãnh cắt sản phẩm kiểu khối van, chia các sản phẩm đã phân loại thành ba (hoặc bốn) loại dọc theo hướng xuyên tâm theo cấp độ. Chiều rộng cắt của mỗi sản phẩm được thay đổi bằng cách điều chỉnh vị trí của khối van. Phễu tập hợp sản phẩm là một hình trụ đồng tâm hình khuyên, thu gom và xả riêng biệt nhiều dòng quặng đã bị chặn. Mặt cắt ngang của máng xoắn ốc và độ dốc thay đổi của đường cong đặc biệt thích hợp để phân tách các vật liệu hạt mịn. Thiết bị chế biến khoáng sản này có cấu trúc đơn giản, không có bộ phận chuyển động, trọng lượng nhẹ, không gây tiếng ồn và thuận tiện cho việc cấu hình, lắp đặt và bảo trì.
Đặc điểm cấu trúc
Máng xoắn ốc FRP bao gồm sáu phần: thiết bị cấp và phân phối quặng, máng cấp liệu quặng, máng xoắn ốc, máng chặn sản phẩm, phễu tập hợp sản phẩm và giá đỡ máng (bao gồm giá đỡ hoặc chân máy). Rãnh xoắn được hình thành bởi sự kết nối của các tấm xoắn là thành phần chính. Các tấm xoắn được làm bằng nhựa gia cố sợi thủy tinh (FRP) và được kết nối với nhau bằng bu lông. Có một lớp chống mài mòn được chế tạo sẵn trên bề mặt phân tách của rãnh xoắn ốc. Thiết bị chế biến khoáng sản này có ưu điểm là nhẹ, chắc chắn và bền. Một bộ cấp liệu và bộ phân phối quặng đa ống được lắp đặt phía trên rãnh xoắn ốc, đảm bảo phân phối quặng đồng đều và điều khiển đơn giản.
Thông số
| mô hình | 5LL-1500 | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
| Đường kính ngoài (mm) | 1500 | 1200 | 900 | 600 | 400 | |
| Bước ren (mm) | 540,720 | 900,720,540 | 675,540,405 | 450,360,270 | 240,180 | |
| Tỷ lệ bước ren trên đường kính | 0.75,0.6,0.45 | 0.75,0.6,0.45 | 0.75,0.6,0.45 | 0.75,0.6,0.45 | 0.6,0.45 | |
| Góc ngang (°) | 9° | 9° | 9° | 9° | 9° | |
| Số đầu xoắn | 4-2 | 4 | 4 | 4 | 4 | |
| Kích thước hạt cấp liệu (mm) | 0.3-0.02 | 0.3-0.03 | 0.3-0.03 | 0.2-0.02 | 0.2-0.02 | |
| Nồng độ cấp liệu (%) | 25-55 | 25-55 | 25-55 | 25-55 | 25-55 | |
| Công suất xử lý (tấn/giờ) | 8-16 | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
| Kích thước tổng thể | chiều dài (mm) | 1560 | 1360 | 1060 | 700 | 460 |
| chiều rộng (mm) | 1560 | 1360 | 1060 | 700 | 460 | |
| chiều cao (mm) | 5230 | 5230 | 4000 | 26000 | 1500 | |
| trọng lượng (KG) | 800 | 600 | 400 | 150 | 50 | |

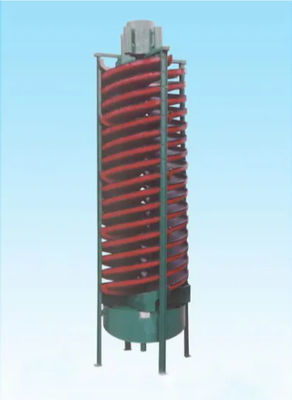

Thiết bị tuyển khoáng

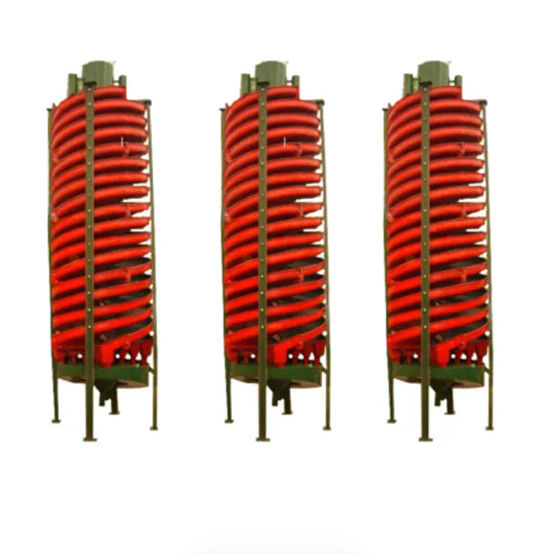

Thiết bị tuyển khoáng

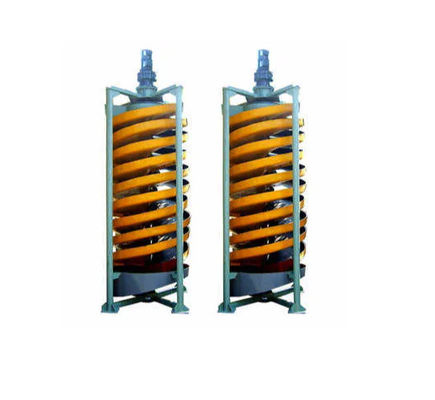

Thiết bị tuyển khoáng
Hỏi & Đáp
Hỏi: Tại sao chúng ta tin tưởng vào luoyang zhongtai industries co., ltd:
Đáp: 1. Hơn 30 năm kinh nghiệm.
2. Chúng tôi là nhà cung cấp chuyên nghiệp hàng đầu về máy móc khai thác, máy móc xây dựng, máy đúc và các bộ phận rèn.
3. Tất cả các sản phẩm đều đạt chứng chỉ quản lý chất lượng ISO9901:2000 và chứng chỉ CE, ROHS.
Hỏi: Thời gian giao hàng?
Đáp: Thời gian giao hàng của các bộ phận là 1-2 tháng, máy móc là 2-3 tháng.
Hỏi: Điều khoản thanh toán?
Đáp: Chấp nhận các loại thanh toán: T/T, L/C, Western union, Tiền mặt.
30% tiền đặt cọc khi ký hợp đồng. Thanh toán đầy đủ trước khi vận chuyển
