Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Phân loại: | Máy nghiền quặng | Tình trạng: | Mới |
|---|---|---|---|
| Loại động cơ: | Động cơ xoay chiều | Kích thước hạt của thức ăn: | ≤30mm |
| thay đổi đầu ra ở mức độ mịn vật liệu khác nhau: | 16-120t | Bảo hành: | 12 tháng |
| Phân loại máy móc: | máy nghiền lớn | Cảng: | Thanh Đảo |
Máy Nghiền Raymond Hiệu Quả Cao Với Khả Năng Truyền Động Ổn Định Và Nghiền Hiệu Quả
Cấu Trúc Lõi
Máy nghiền Raymond này có thiết kế dạng mô-đun. Các thành phần cốt lõi của nó bao gồm bộ phận chính, bộ phân loại, quạt gió, bộ tách lốc xoáy sản phẩm hoàn thiện, bộ tách lốc xoáy bột mịn và hệ thống ống dẫn liên quan. Bộ phận chính, là cốt lõi của thiết bị, tích hợp các thành phần chính như khung, vỏ đầu vào không khí, xẻng, con lăn nghiền, vòng nghiền và vỏ. Cấu trúc nhỏ gọn và lắp ráp hợp lý của nó đảm bảo hoạt động nghiền ổn định và hiệu quả.
Nguyên Tắc Hoạt Động
Giai Đoạn Nghiền và Nghiền Nát
Trong quá trình vận hành, vật liệu cần nghiền được đưa vào máy đồng đều thông qua phễu nạp ở bên cạnh vỏ. Cụm con lăn nghiền, được treo từ khung hoa mận của bộ phận chính, quay quanh một trục thẳng đứng đồng thời quay với tốc độ cao. Dưới tác dụng của lực ly tâm, các con lăn nghiền xoay ra ngoài và tiếp xúc chặt chẽ với vòng nghiền. Các xẻng đồng thời múc vật liệu và đưa nó vào giữa các con lăn nghiền và vòng nghiền, đạt được hiệu quả nghiền vật liệu thông qua hành động lăn và nghiền của các con lăn nghiền.
Giai Đoạn Tách và Phân Loại Không Khí
Sau khi nghiền, quạt gió gửi luồng không khí vào vỏ bộ phận chính, thổi bột đã nghiền lên. Sau đó, bột đi vào bộ phân loại phía trên buồng nghiền để phân tách chính xác. Vật liệu thô không đáp ứng các yêu cầu về độ mịn rơi trở lại buồng nghiền để nghiền thứ cấp, trong khi bột mịn đáp ứng các yêu cầu được luồng không khí mang vào bộ tách lốc xoáy sản phẩm hoàn thiện. Sau khi thu thập, nó được thải ra từ cửa xả bột dưới dạng sản phẩm hoàn thiện.
Thiết bị áp dụng thiết kế mạch không khí tuần hoàn áp suất âm. Ống dẫn khí hồi ở đầu trên của bộ tách lốc xoáy sản phẩm hoàn thiện hướng luồng không khí trở lại quạt gió để tạo thành một vòng tuần hoàn. Không khí dư trong mạch không khí tuần hoàn được thải ra qua ống xả giữa quạt gió và bộ phận chính, đi vào bộ tách lốc xoáy bột mịn để xử lý làm sạch, đảm bảo môi trường làm việc sạch sẽ và đạt được khả năng kiểm soát luồng không khí hợp lý.
Thông số dữ liệu của Máy Nghiền Quặng
| Mô Hình | 6R4525 | 5R4119 | 4R3216 | 3R90 | 3R85 | 3R75 | 3R65 | 3R60 |
| 4R90 | 4R85 | |||||||
| Kích thước hạt của nguyên liệu (mm) | ≤30 | ≤25 | ≤25 | ≤25 | ≤20 | ≤20 | ≤15 | ≤15 |
| Hạt của sản phẩm hoàn thiện (mm) | 0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
| Sản lượng ca làm việc ở các mức độ mịn khác nhau (t) | 16-120 | 8-60 | 4-45 | 3-35 | 2-28 | 1.5-20 | 1-18 | 0.5-8 |
| Tốc độ quay của trục trung tâm (v/phút) | 82 | 105 | 130 | 160 | 160 | 160 | 180 | 280 |
| Đường kính trong của vòng nghiền (mm) | 1770 | 1400 | 1073 | 973 | 885 | 865 | 725 | 495 |
| Đường kính của con lăn nghiền (mm) | 450 | 410 | 320 | 300 | 270 | 260 | 210 | 140 |
| Chiều cao của vòng nghiền (mm) | 250 | 190 | 160 | 160 | 150 | 150 | 150 | 100 |
| Động cơ chính | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225m- 8-30 |
y225m- 8-22 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
| Động cơ quạt | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y180m- 4-22 |
y160L- 4-15 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
| Động cơ phân tích | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-2.2 |
y112m- 6-2.2 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |

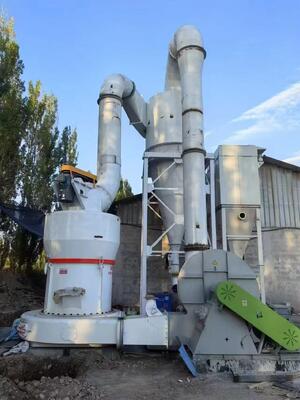

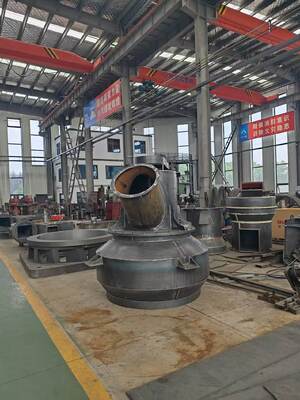

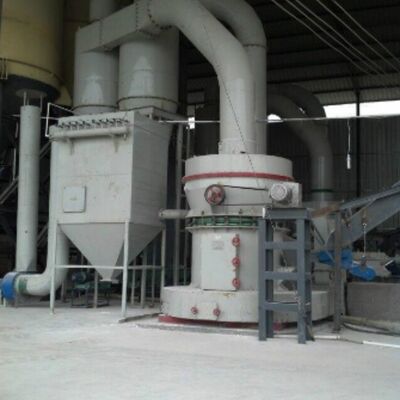

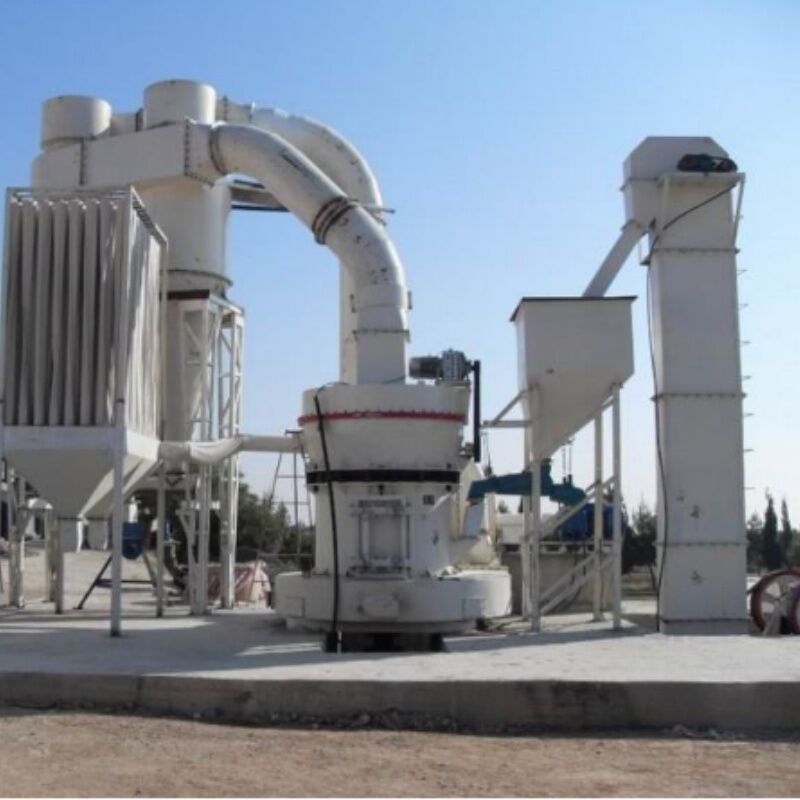

Trưng Bày Sản Phẩm của Máy Nghiền Quặng
Máy Nghiền Quặng
Dịch vụ sau bán hàng
Luoyang Zhongtai Industries Có Thể Cung Cấp:
1. Phụ tùng kỹ thuật - Thiết kế và sản xuất
2. Xưởng đúc thép và sắt khối lượng lớn
3. Khả năng gia công cơ khí lớn
4. Các chương trình đào tạo
5. Các chương trình bảo trì phòng ngừa
6. Dịch vụ bảo trì phòng ngừa
7. Các chương trình bảo trì toàn diện
Các Kỹ Sư Dịch Vụ Hiện Trường của Luoyang Zhongtai Industries Được Đào Tạo Cụ Thể Trong Các Sản Phẩm Nhóm Thương Hiệu Luoyang Zhongtai Industries Nhưng Có Khả Năng Thực Hiện Dịch Vụ của Các Thương Hiệu OEM Khác.
Các Kỹ Thuật Viên Của Chúng Tôi Được Trang Bị Các Thiết Bị Chẩn Đoán Công Nghệ Tiên Tiến Nhất Hiện Có Để Khắc Phục Sự Cố Cho Thiết Bị Của Bạn Để Tối Ưu Hóa Hiệu Suất Và Giảm Thiểu Thời Gian Chết.
Luoyang Zhongtai Industries Cũng Có Khả Năng Mở Rộng Trong Việc Cung Cấp Tất Cả Các Nhu Cầu Về Phụ Tùng Tiêu Hao Và Phụ Tùng Điện/Cơ Khí.
Q: Tại sao chúng tôi tin tưởng vào luoyang zhongtai industries co., ltd:
A: 1. Hơn 30 năm kinh nghiệm.
2. Chúng tôi là nhà cung cấp chuyên nghiệp hàng đầu về máy móc khai thác, máy móc xây dựng, đúc máy và rèn phụ tùng
3. Tất cả các sản phẩm đạt chứng chỉ quản lý chất lượng ISO9901:2000 và chứng chỉ CE, ROHS.
Q: Thời gian giao hàng
A: Thời gian giao hàng phụ tùng 1-2 tháng, máy móc 2-3 tháng.
Q: Điều khoản thanh toán
A: Chấp nhận các loại thanh toán: T/T, L/C, Western union, Tiền mặt.
Đặt cọc 30% khi ký hợp đồng. Thanh toán đầy đủ trước khi vận chuyển
Q: Bảo hành chất lượng?
A: Thời gian bảo hành: một năm cho máy móc chính. Nếu có gì sai sót, chúng tôi sẽ cung cấp lời khuyên kỹ thuật và tìm giải pháp ngay lập tức. Đối với những bộ phận hao mòn, chúng tôi đảm bảo các bộ phận chất lượng cao để cung cấp lâu dài.
Q: Dịch vụ sau bán hàng?
A: Chúng tôi có thể cung cấp hướng dẫn kỹ thuật để chạy thử máy và bảo trì các bộ phận nếu người dùng cuối cần.
