|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên: | Sản phẩm gang crom cao | Cách sử dụng: | Đối với lập bản đồ khai thác, nhà máy |
---|---|---|---|
Đăng kí: | máy nghiền que, mỏ, vàng, bạc, đồng, sắt, quặng | Các phương pháp xử lý: | Đúc, rèn |
làm mát không khí: | 200 ~ 260 ℃ | Độ cứng: | HRC58-62 |
Quy trình xử lý nhiệt: | Làm nóng đến 950 ~ 1000 ℃ | Hải cảng: | QingDao, ShangHai, Tianjin |
Sự bảo đảm: | 12 tháng | Phân loại: | Đúc và rèn |
Điểm nổi bật: | Sản phẩm gang crom cao,đúc gang crom cao,rèn gang crom cao |

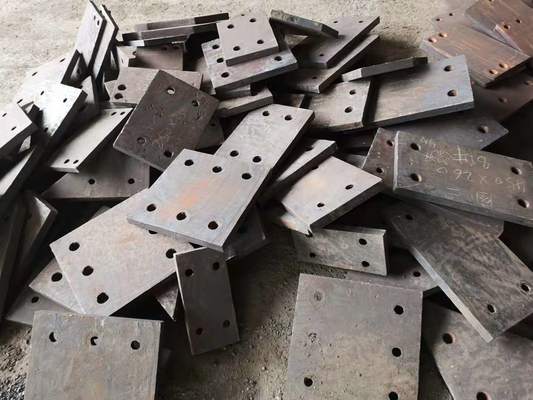

Sản phẩm gang crom cao đúc và rèn cho nhà máy
1. Giới thiệu về Đúc và rèn gang crom cao
Gang crom cao (crom> 12%) là vật liệu chịu mài mòn tuyệt vời.Trong nghiên cứu gang crom cao, thường tập trung vào Cr15, Cr20 và gang crom cao khác.Bài báo này phân tích ảnh hưởng của gang crom siêu cao (hàm lượng crom> 20%), một thành phần quan trọng của gang crom cao, đến các đặc tính thay đổi của cấu trúc vi mô được nghiên cứu với sự gia tăng hàm lượng Cr và việc bổ sung các nguyên tố hợp kim khác nhau.
2. Các loại gang crom cao khác nhau, hàm lượng thành phần mỗi loại là khác nhau:
Thành phần hóa học | Phần trăm% |
C | 2,05 |
Si | 1,40 |
Mn | 0,78 |
Cr | 26.03 |
Ni | 0,81 |
Mo | 0,35 |
3. Quy trình xử lý nhiệt của Đúc và rèn gang crom cao
(1) Quy trình xử lý nhiệt thường được sử dụng của gang crom cao được nung nóng đến 950 ~ 1000 ℃, và sau đó được làm nguội sau khi bảo quản nhiệt và làm mát bằng không khí 200 ~ 260 ℃ tôi luyện ở nhiệt độ thấp.
(2) Xử lý tạo viên ở nhiệt độ cao 1140 ~ 1180 ℃ để làm mát không khí 16h, có thể cải thiện đáng kể độ dai va đập và khả năng chống mài mòn.Quá trình xử lý tạo viên ở nhiệt độ cao có thể làm cho tất cả các cacbua có hình cầu, có thể loại bỏ hoặc làm giảm hiệu quả phân tách của các cacbua mạng liên tục và khối lượng lớn trên chất nền.Các cacbua hình cầu bằng cách tạo viên được hỗ trợ bởi ma trận đồng đều hơn, đặc biệt là bởi một lượng Austenit nhất định.Nếu giảm thời gian giữ đúng cách, hiệu quả cũng có thể đạt được đối với các bộ phận có tiết diện mỏng.Nhược điểm của quá trình này là tiêu tốn nhiều nhiệt năng hơn.
(3) Quá trình trưởng thành là: ủ mềm sau khi đúc, dễ gia công, làm nguội bằng không khí và tôi luyện ứng suất ở nhiệt độ thấp sau khi xử lý.Độ cứng thường được yêu cầu là HRC58-62, chủ yếu được sử dụng cho các bộ phận chịu mài mòn và mài mòn như bộ phận bơm bùn xỉ.
(4) Chúng tôi ở đây là cơ sở sản xuất crôm cao, thường cung cấp Cr24, Cr26, Cr28, Cr15Mo3, Cr26
Làm bóng mài crom cao, Cr% = 10,2 ~ 10,5%, C% = 2,2 ~ 2,7%, Si, S gấp đôi 0 dưới đây, độ cứng yêu cầu HRC> 58 Chúng tôi đang sử dụng chất lỏng làm nguội để dập tắt.Các thông số của quá trình dập tắt là: 650 ℃ trong 2 giờ, tăng lên 960 ℃ trong 3,5 giờ;Nhiệt độ ủ 380 ~ 400 ℃, giữ được 4 ~ 6 giờ.Thông số kỹ thuật bóng mài φ40-φ80.Quy trình là 1050 ℃, tôi luyện 250 ~ 350 ℃.
FQA
Q: Tại sao chúng tôi tin tưởng vào hợp tác công nghiệp zhongtai luoyang zhongtai:
A: 1. hơn 30 năm kinh nghiệm.
2.Chúng tôi là nhà cung cấp chuyên nghiệp hàng đầu về máy móc khai thác mỏ, máy móc xây dựng, máy đúc và các bộ phận rèn.
3. Tất cả các sản phẩm đều đạt chứng chỉ quản lý chất lượng ISO9901: 2000 và các chứng chỉ CE, ROHS.
Q: Thời gian giao hàng:
A: Thời gian dẫn bộ phận 1-2 tháng, máy móc 2-3 tháng.
Q: Điều khoản thanh toán:
A: Chấp nhận loại thanh toán: T / T, L / C, Western union, Tiền mặt.Đặt cọc 30% khi ký hợp đồng.Thanh toán đầy đủ thanh toán trước khi vận chuyển.
Người liên hệ: Mr. David
Tel: 86-18637916126
